ch341a編程器軟件25是路由修復和設備維護的必備工具，特別適合那些喜歡動手的用戶。它不僅能夠識別25Q256M32M閃存，還需要與特定型號的串口或并口配合使用，以幫助輕松查找和修復大部分內外部問題，是編程和查詢的常備工具之一，推薦有需要的用戶嘗試下載!

ch341a編程器使用指南

為確保正確使用此編程器，請認真閱讀以下說明!

一、驅動安裝

進入資料文件夾中的驅動程序子文件夾，里面包含兩個驅動程序：

安裝并口驅動用于編程燒錄。

安裝串口驅動用于TTL線使用，需要拆下P/S選擇口短接帽。

1、編程器模式驅動安裝

雙擊“24 25系列芯片編程驅動”文件，彈出對話框。

選擇界面上的INSTALL按鈕安裝驅動程序，安裝過程大約需30秒。安裝完成時會彈出成功對話框。

將編程器連接至電腦USB口，系統會提示找到新硬件，選擇自動安裝即可。

2、TTL刷機模式驅動安裝

雙擊“TTL刷機驅動”文件，彈出對話框。

選擇界面上的INSTALL按鈕進行驅動安裝，過程大約需30秒，成功安裝后會彈出對話框。

將編程器上的P/S跳線拔出。

二、編程軟件操作

1、25系列BIOS芯片編程

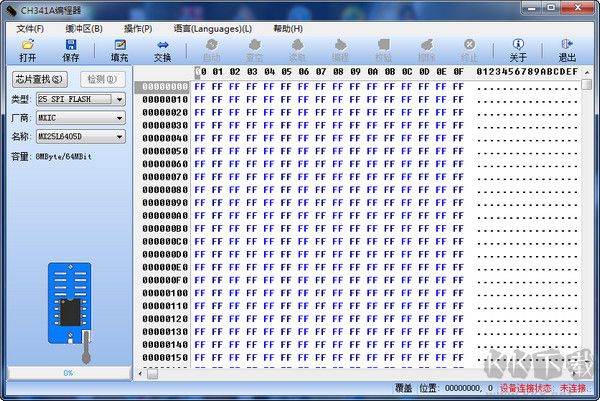

將編程器連接到電腦，打開編程器軟件，雙擊CH341A.exe文件。

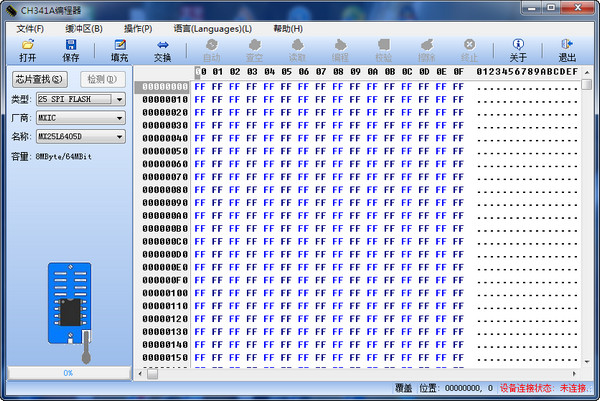

編程界面將出現，此時界面右下角的設備連接狀態應顯示“已連接”。

可以開始編程操作，步驟如下：

1、根據芯片類型和型號，在軟件中選擇要編寫的芯片。

2、將待寫芯片放入編程器的相應位置：

24系列芯片位置

25系列芯片位置

3、在軟件工具欄點擊打開按鈕。

出現對話框，在對話框中選擇要寫入的數據文件，默認文件類型為.BIN或.HEX。如果是其他文件類型，如.ROM，可以選擇全部文件類型。

找到數據文件后，點擊打開按鈕，編程器的數據編輯區將顯示文件內容。請勿隨意修改數據編輯區內容，以免數據錯誤導致芯片無法使用。

4、在編程界面的工具欄選擇需要的功能，通常選擇自動模式即可。

5、開始編程后，編程界面左下角會顯示當前進度。當擦除和驗證等步驟完成后，編程就完成了，芯片即可使用。

跳線開關功能說明

【請參閱下文說明】

跳線開關標識：

24\25編程模式：P/S跳帽合上。

在線下載 USB轉串口TTL：P/S端跳帽斷開。

默認發貨跳線開關設置為編程模式。

在編程模式和串口模式之間切換時，只需調整P/S跳帽即可。

軟件操作注意事項：

1. CH341A.EXE 24\25編程器軟件中的檢測功能僅為輔助功能，由于部分芯片數據手冊缺失，導致無法識別所有芯片，因此檢測功能的準確性并非絕對。

2. 對于檢測識別錯誤的問題（如MX25L6445被識別為MX25L6405等），由于型號設備號相同，可能導致誤識別。

3. 如果檢測目標芯片顯示為“Unknown”，并不代表編程器無法燒寫?？梢酝ㄟ^手動選擇芯片進行燒寫操作。如果列表中沒有對應型號，可以選擇容量相同的型號。

4. 如果芯片列表中沒有所需型號，可以選擇“COMMON”作為廠商，然后選擇相應的芯片容量。

5. 如果檢測信息的最后四行顯示$FF，說明芯片引腳未與測試座正常接觸，請檢查芯片是否放置反向或是否虛焊。

6. 如果使用“自動”按鈕燒寫芯片時出現“寫操作超時失敗!”的錯誤信息，請改用手動操作。點擊“擦除”后，等待十幾秒再點擊“編程”。（原因可能是芯片兼容性問題或測試座接觸不良）

7. 在讀寫過程中，請避免進行其他操作（如瀏覽網頁、QQ聊天、下載等），以防數據讀寫錯誤。

8. SST和ESMT芯片不支持按頁數據寫操作，因此編程速度較慢。（有用戶可能認為軟件出現故障）

9. 燒寫AT26系列芯片時，需要在選項中啟用“使用塊/扇區擦除模式”，并關閉“AAI編程模式”。

注：老版核心的AT26芯片可能會出現讀寫失敗等問題，請使用新版核心的AT26芯片進行操作。
