Step 7是西門子公司開發的一個廣泛使用的可編程邏輯控制器(PLC)軟件，旨在支持自動化和機械控制系統的開發與實現。這款先進的軟件工具允許用戶高效地創建、編輯、調試和維護復雜的控制程序。Step 7擁有直觀的界面，并提供多種功能，例如程序調試、變量監視、在線修改和參數設置。此外，Step 7支持多種編程語言，包括Ladder Logic、Function Block Diagram、Structured Text和Instruction List。這使得用戶能夠管理多個PLC，從而輕松維護整個工控系統。作為一個強大的工具，Step 7在工業自動化中扮演著關鍵角色。Step 7中文版是一款功能強大的PLC編程軟件，可以顯著提高工程師的編程效率和精確度。

安裝指南

一、右鍵點擊“step7 v5.5CN.iso”文件，選擇“解壓文件”以解壓該ISO文件。

二、解壓完成后，雙擊“Setup.exe”以開始安裝。

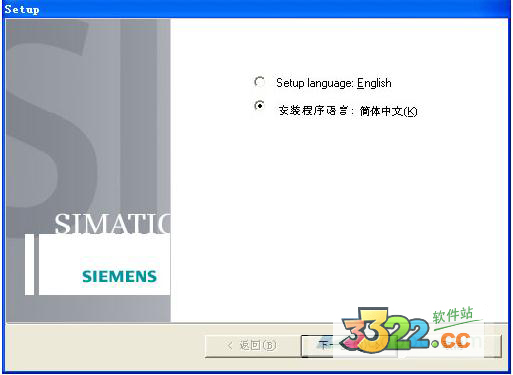

三、在安裝向?qū)е校x擇“安裝程序語言：簡體中文”，然后點擊“下一步”。

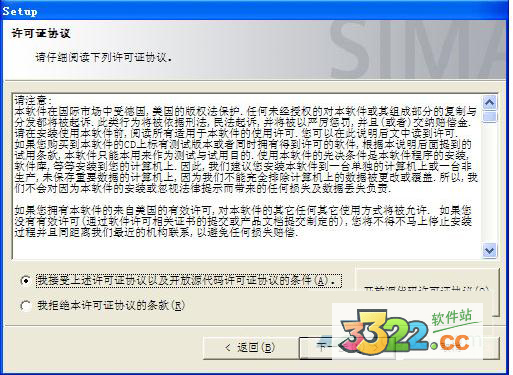

四、勾選“我接受上述許可證協議以及開放源代碼許可證協議的條件”，并點擊“下一步”。

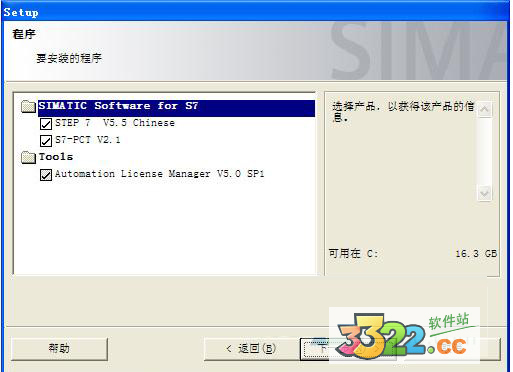

五、選擇要安裝的程序組件，建議選擇以下內容：
1. Stmatic Software for S7
a) Step 7 V5.5 Chinese
b) S7-PCT V2.1
2. Tools
Automation License Manager V5.0 SP1
建議勾選所有選項，然后點擊“下一步”。

六、勾選“我接受對系統設置的更改”，然后點擊“下一步”。

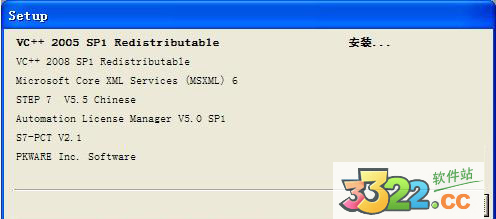

七、安裝必要的軟件環境組件，如vc2005、vc2008、msxml6等。此步驟會自動進行，用戶只需等待安裝完成即可。

八、安裝完成后，點擊“下一步”以繼續。

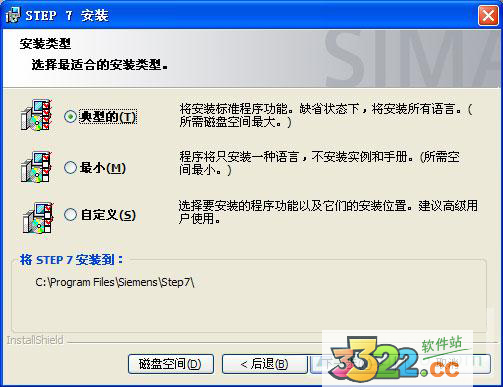

九、選擇安裝類型：
1. 典型：安裝標準程序功能，建議選擇，但所需磁盤空間較大。
2. 最小：僅安裝一種語言，不包括示例和手冊。
3. 自定義：根據需求選擇安裝的功能和位置。

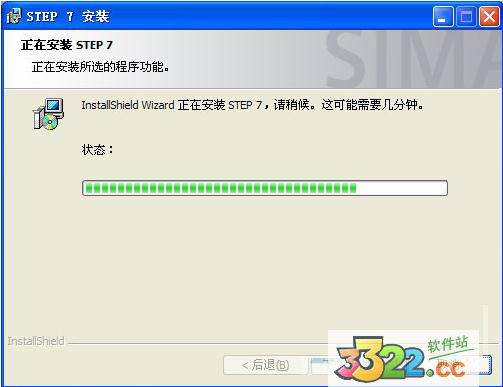

十、開始正式安裝。安裝時間可能較長，請耐心等待，安裝完成后進行授權步驟。

安裝問題解決方法

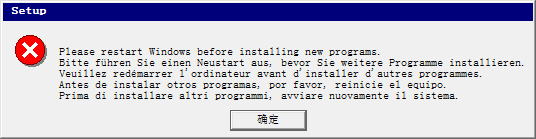

如果遇到以下界面：

解決方法：重啟計算機后，在注冊表路徑“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中刪除注冊表值“PendingFileRenameOperations”，然后直接進行安裝。

重啟解決方法

方法一：手動刪除
1. 按“Win + R”打開運行對話框，輸入“regedit”以打開注冊表編輯器。
2. 導航至“HKEY_LOCAL_MACHINE\SYSTEM\CURRENTCONTROLSET\CONTROL\SESSION MANAGER”下的“PendingFileRenameOperations”鍵。
3. 刪除該鍵即可。此鍵每次重啟時會自動生成，因此刪除不會有負面影響。刪除后可以正常打開Step7。

方法二：使用腳本
1. 創建一個新的文本文件，隨意命名。
2. 輸入以下內容：
Set WshShell = Wscript.CreateObject("Wscript.Shell")
WshShell.RegDelete "HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager\PendingFileRenameOperations"
Set WshShell = Nothing
3. 將文件擴展名更改為“.vbs”，然后運行該腳本。運行時不會有提示，直接雙擊文件即可，然后打開Step7。

授權步驟

1. 運行“SIEMENS-Chinese.exe”文件，選擇授權菜單中的“安裝所有授權”。

2. 完成授權后，即可開始使用Step7程序。

Step7使用技巧

一、強制操作
1. 強制操作步驟：
a. 在PLC界面中選擇“Display Force Values”。
b. 右鍵點擊CPU，選擇“Insert New Object”——“Variable Table”，打開變量表，在變量表中通過菜單“Variable”——“Display Force Values”進行操作。
2. 強制使用方法：
打開強制變量窗口，輸入強制地址，在“Force Value”中設置為1或0，并啟動強制（右鍵——“Force”），取消強制可通過右鍵——“Stop Forcing”完成。

二、查看實際使用的I、Q、M等
1. 查看哪些點未被使用，可以在程序更改時參考。
2. 使用方法：
打開任意的OB塊，選擇“Options”——“Reference Data”——“Display”，在“View to Be Opened”中選擇“Assignment”（輸入、輸出、位存儲器、計時器和計數器）。如果未顯示提示，打開后在任務欄中選擇相關圖標（在“打印”圖標右側的第二個）。

三、監控
1. 監控程序時點擊“眼鏡”圖標，狀態為綠色表示正在運行，否則為藍色。
2. 監控變量：打開變量表VAT_1，輸入監控地址，點擊任務欄的“建立PLC連接圖標”。

Step7特點

1. 高級編程工具：Step7中文版集成了FBD、LAD、SCL、ST等多種高級編程工具，用戶可以根據需求選擇合適的編程方式，以適應復雜的控制任務。

2. 靈活的軟件結構：采用分層設計，提供更高的靈活性和可擴展性，用戶可以選擇所需的模塊以滿足不同項目的要求。

3. 用戶友好界面：簡潔易用的界面幫助用戶更快上手，快速掌握軟件功能。

4. 兼容性強：支持多種PLC設備和編程語言，為開發者提供了更多選擇。

Step7功能

1. 圖表編程：支持以圖表形式描述控制邏輯，提高編程效率。

2. 高效變量管理：管理變量類型、作用域和生命周期，提升程序性能。

3. 靈活調試工具：提供變量監視、事件跟蹤、數據備份等調試功能，幫助快速排查程序錯誤。

4. 高性能代碼優化：優化代碼，實現最佳運行效果。

Step7亮點

1. 簡單易學：界面直觀易理解，編程過程簡單。

2. 高效快速：在編程效率和性能上表現出色，幫助快速完成設計和調試。

3. 安全可靠：構建在嚴謹框架上，提供安全的編程環境，防止設備故障和操作錯誤。

4. 全面學習資源：提供教程、示例代碼和文檔，幫助快速掌握軟件使用方法。

Step7中文版是一款非常實用的PLC編程軟件，提供了豐富的功能、靈活的結構和友好的界面，能夠幫助開發者快速實現復雜控制任務，提升編程效率和準確性，同時確保了安全性和可靠性，是PLC開發必不可少的工具。

&
