PSpice是一款專業的電路仿真工具，提供了電路圖繪制、模擬仿真、圖形后處理及元器件符號制作等功能。它可以幫助用戶模擬電路的工作狀態，方便進行分析，廣泛應用于電子教學領域。88apk今天分享了PSpice仿真軟件的破解版本，用戶可以免費激活使用，感興趣的朋友快來下載體驗吧！




PSpice功能概述

原理圖繪制
輕松快捷地繪制電路圖，方便分享你的設計作品
PCB設計
即使在多層板和數千個焊盤的情況下，也能迅速運行，布線流暢無阻
電路模擬仿真
集成了多種模型仿真，預調節的模擬仿真可節省時間和研發成本
PCB導入文件
支持導入Eagle、Altium Designer、Kicad、LTspice設計文件及庫文件


PSpice常見問題

如何進行仿真？
1. 首先啟動軟件，創建新工程，點擊菜單欄中的File-New-Project。
2. 為工程命名，選擇Analog or Mixed A/D（數?；旌戏抡妫┻M行PSpice仿真。其他選項包括PC Board Wizard（系統級原理圖設計）、Programmable Logic Wizard（CPLD或FPGA設計）、Schematic（原理圖設計）。
3. 在原理圖窗口屬性對話框中，選擇Create a blank pro（創建一個空的工程）。
4. 工程創建完成后，主要電路圖將在SCHEMATIC1下面的PAGE中繪制。軟件右側為元件放置及連線操作圖標。
5. 開始繪制電路圖。點擊右側的place Part圖標或菜單欄中的Place-part，然后點擊Add Library。選擇所需的元件庫，確保選擇的是安裝目錄下Library中的PSpice庫，只有這些元件才能進行仿真。
6. 例如，選擇ANALOG_P（電阻、電容、電感元件）和SOURCE（電源）。
7. 使用W鍵連接電路圖，鼠標變?yōu)槭中螘r可以開始連線，完成后按ESC鍵取消。連線完成后，雙擊元件以修改其參數。
8. 設置仿真參數。點擊New Simulation Profile圖標或菜單欄中的PSpice-New Simulation Profile，在彈出的對話框中輸入名稱。軟件提供多種仿真方法，建議使用有意義的名稱以便識別。
9. 對電路進行直流特性掃描分析，在Analysis type中選擇DC Sweep，選擇電源V1，從0V到10V，每次遞增1V，完成設置后點擊運行或按F11鍵。

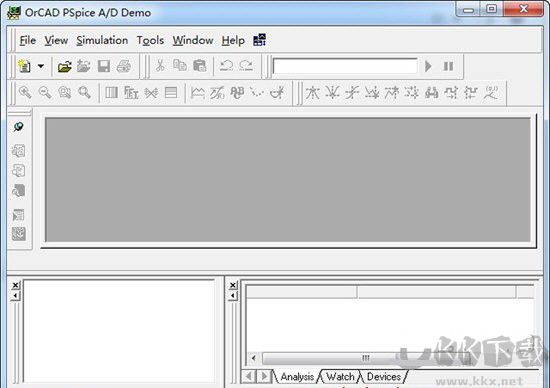

10. 在PSpice A/D面板中，點擊Add Trace，增加需要查看的元件電壓，可以查看所有元件的電壓電流波形。右側面板還提供了運算功能，能夠計算不同電壓電流之間的關系。
11. 選擇波形后，點擊OK，即可查看波形。

如何添加SPICE模型？
1. 打開Model Editor（在PSpice Accessories中）
2. 選擇File -> Open，打開*.mod、*.txt或*.cir文件
3. 選擇File -> Save as，將其另存為*.lib，得到Simulation所需的lib文件
4. 選擇File -> Export to Capture Part Library，將文件導出為*.olb，并添加到Capture庫中，以便在原理圖中使用該器件
5. 最后，運行仿真時需將lib文件添加到仿真庫中，進入Simulation Setting -> Configuration file -> library，添加*.lib文件。

如何添加網絡標號？
將鼠標移動到連線位置，鼠標變?yōu)椴嫘螘r點擊，即會彈出對話框，在其中輸入標號即可。
