StarUML 是一款專業的 UML 建模工具，能夠繪制用例圖、類圖、序列圖、狀態圖等九種 UML 圖形，旨在簡化 UML 建模過程。它不僅可以從類圖中自動生成 JAVA、C++ 和 C# 代碼，還能讀取代碼并反向生成類圖，功能十分強大。88apk 提供了 StarUML 的綠色破解版下載，需要 UML 建模工具的朋友們趕快下載吧！




StarUML 使用指南

1. 創建新項目

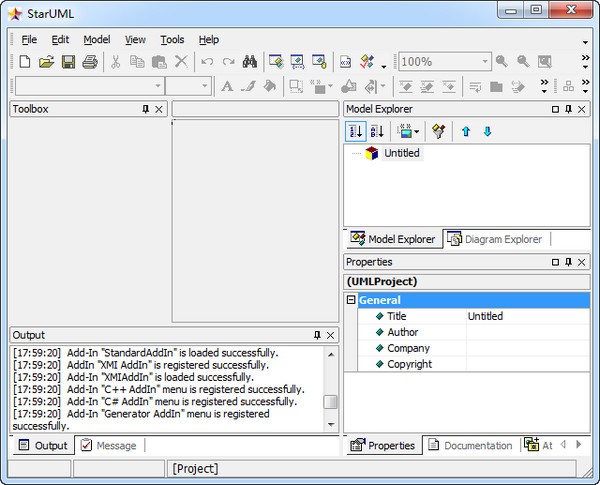

啟動程序后，彈出“從模板新建”對話框，可以選擇創建新模板、打開文件或查看最近的文件。
2. 選擇模板
選擇任意模板，如“4+1 View Mode”，然后點擊確定。
3. 添加模塊
在“模型”菜單下點擊“添加”來插入模塊，添加的模塊會顯示在右側。
4. 插入類圖
通過“Model”主菜單或右鍵點擊選定模型，選擇“Add Diagram/Class Diagram”以添加類圖。
5. 配置 profile
通過“模型/配置文件”菜單設置項目所需的 profile，這決定了使用的規則和約定，確保包含“Java Profile”項目。
6. 保存項目
立即保存項目，以防遇到問題時信息丟失。選擇“文件”菜單中的“保存”，然后指定保存位置。你的 StarUML 項目應如下所示。
7. 創建圖表
開始創建圖表，從左側的“Toolbox”中選擇“類”圖標，點擊圖表窗口中的某處，這將生成一個新類。雙擊類，將其重命名為 Circle。
8. 添加屬性
右擊圖中的目標，選擇“Add”中的“Attribute”（綠色標識），為其添加屬性（或域），名稱為“_radius”。
● 在屬性面板（右下角窗口）中，設置屬性的具體數據類型。在“Type”框中輸入 double。
● 類的內部數據（域/屬性）應設置為私有，因為它們只由類內部使用。在 Properties 面板中將_radius 屬性設置為“私有”。
9. 創建 IShape 接口
● 從 toolbox 中選擇“Interface”，點擊圖表某處，將其重命名為 IShape。創建后選中它。
● 在頂部工具欄中，將“StereoType Display”下拉菜單中的值更改為“None”，將圓形改為長方形。
● 在頂部工具欄中，取消選中“Suppress Operations”，以顯示接口的方法。
● 向 IShape 接口添加返回值為 double 的 getArea 方法。右擊接口圖標，點擊彈出菜單中的紅色“Operation”按鈕，輸入 getArea。
● 在“Model Explorer”中展開 IShape 節點，右擊新創建的 getArea 方法，選擇“Add Parameter”。在“Properties”框中，將參數名稱設置為空，將“DirectionKind”設為“RETURN”，將“Type”設為 double。
● 將 IShape 和 getArea 的 IsAbstract 屬性勾選上，它們在圖標上會變?yōu)樾斌w，這表示這是接口或其他抽象實體。
10. 添加類與接口關系
由于 Circle 和 Rectangle 類都實現了 IShape 接口，因此它們必須具有相同的方法。
1. 在“Model Explorer”面板中，復制 getArea 方法（按 Ctrl+C 或右鍵選擇復制），然后粘貼到 Circle 和 Rectangle 類中。
2. 這些方法在 Circle 和 Rectangle 類中是具體的，因為它們實現了特定行為（如計算圓形和長方形的面積），因此不要勾選 IsAbstract 框。
11. 添加 Pizza 類
1. 在 Pizza 類中添加 double 類型的私有域 _price。
2. 添加返回 double 類型的公共操作 getPrice。
12. 為 Pizza 類添加 IShape 的引用
● 從 toolbox 中選擇“DirectedAssociation”箭頭，點擊 Pizza 類并拖動到 IShape。
1. 選中箭頭，在右側“Properties”框中，將 name 修改為“has-a”，將“End1.Aggregation”修改為“AGGREGATE”，表示 Pizza 與 IShape 對象之間的“聚合”關系。
2. 將“End2.Name”修改為 _shape，為 Pizza 添加一個名為 _shape 的 IShape 接口類型的私有域。
3. 將“End2.Visibility”設置為私有。
● 為 _shape 創建一個名為 getShape 的方法，返回 IShape 類型。
13. 添加 Test_Pizza 類
為了展示 UML 類圖的更多功能，增加一個名為 Test_Pizza 的類，用于測試 Pizza 和 IShape 類。
● 類之間的關系可以有多種形式，例如一個類實例化另一個類，或一個類的方法需要另一個類作為輸入?yún)?shù)，保留一個引用以便方法執行。
● 從 toolbox 中選擇“Dependency”箭頭，將其從一個類拖動到另一個類，以添加類之間的依賴關系。此例中，Test_Pizza 依賴于 Pizza、Circle 和 Rectangle 類，因為它們被實例化。
● 通過選擇“Properties”框中的 name 屬性或雙擊圖表上的“依賴線”來為依賴關系添加標簽。當一個類實例化另一個類時，依賴線稱為“instantiates”。
● 可以選中并拖動依賴線的標簽，以使其更美觀。
● 依賴關系不會影響代碼生成。
14. 生成 Java stub 代碼
● 點擊主菜單中的“Tools -> Java”菜單，選擇“Generate Code”。
● 從對話框中選擇你的模塊（如 Model1），點擊“Next”。
● 為了生成所有類的 stub 代碼，選擇“Select All”，然后點擊“Next”。
● 選擇一個有效的輸出目錄，點擊“Next”。
● 在“Options Setup”中，確保選中“Generate the Documentation by JavaDoc”和“Generate empty JavaDoc”，其他復選框保持未選中，然后點擊“Next”。
● StarUML 將從你的圖中生成代碼，點擊“Finish”退出對話框。
● 現在，你可以編輯生成的代碼以完成應用的實現。
15. 添加實現代碼
現在開始定義程序的實際功能，例如為圖標中的類添加實現代碼。
● 使用 DrJava 添加代碼到相關的 .java 文件中，代碼應與 HW02 中的相似（注意：Test_Pizza 的代碼最好由 DrJava 自動生成，而非手動創建）。
● 記得 getArea() 方法是抽象的，因此沒有實現代碼。
● 請?zhí)砑?JavaDoc 風格的注釋，關于 JavaDoc 的詳細信息將在后續學習中涉及。


StarUML 功能介紹

1. 支持繪制九種 UML 圖：用例圖、類圖、序列圖、狀態圖、活動圖、通信圖、組件圖、部署圖以及復合結構圖。
2. 完全免費：StarUML 是開源軟件，既可以免費下載，也可以自由獲取其代碼。
3. 支持多種格式：可以導出為 JPG、JPEG、BMP、EMF 和 WMF 等影像文件格式。
4. 語法檢查：StarUML 遵循 UML 語法規則，不支持違反語法的操作。
5. 支持正反向工程：StarUML 能從類圖生成 Java、C++、C# 代碼，也能從這些代碼反向生成類圖，便于舊代碼轉換和源碼分析。
6. 支持 XMI：StarUML 支持 XMI 1.1、1.2 和 1.3 版本的導入導出，用于交換不同開發工具生成的 UML 模型。
7. 支持導入 Rose 文件：StarUML 能讀取 Rational Rose 生成的文件，幫助用戶從以前的工具過渡到免費的 StarUML。Rational Rose 曾是市場領先的 UML 工具，并已被 IBM 收購。
8. 支持模式：支持 23 種 GoF 模式和 3 種 EJB 模式。GoF 模式源自 Erich Gamma 等人著作的《Design Patterns: Elements of Reusable Object-Oriented Software》，列出了解決特定設計問題的 23 種模式。StarUML 還支持 3 種常用的 EJB 模式：EntityEJB、MessageDrivenEJB 和 SessionEJB。<
