SMC軟件是一款專業的氣動選型工具，旨在幫助用戶選擇SMC氣缸、電磁閥、速度控制閥、接頭、配管、消音器等氣動元件。這款軟件智能化程度高，可以根據輸入的需求自動推薦符合條件的元件，極大地方便了選型過程。88apk提供了SMC選型軟件的破解版下載，經過完美破解，用戶可以免費激活使用。需要的朋友可以立即下載！

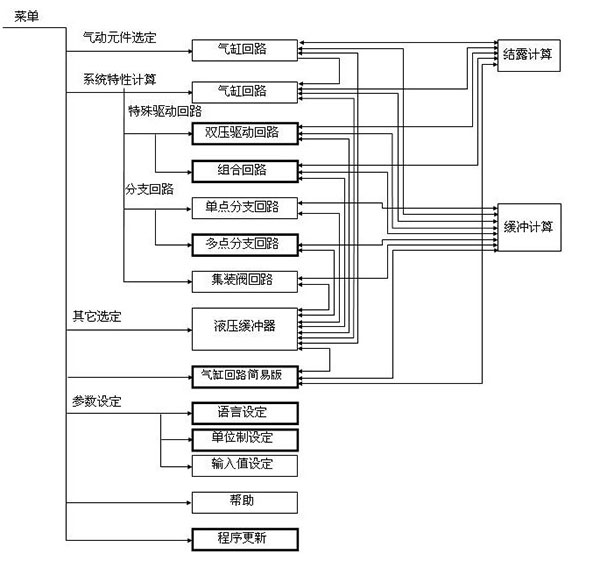

SMC選型軟件功能介紹

1、系統元件選定：用于選擇一個閥和一個氣缸的氣缸標準回路。
2、系統特性計算：計算標準回路、特殊驅動回路、分支回路以及集裝閥回路的特性。
3、其他選定：選擇液壓緩沖器。
4、氣缸回路選定的簡易版：提供氣缸標準回路的簡化版本，支持輸入項目的分類及集中顯示。
5、緩沖計算和結露計算：可選功能，可從系統元件選定和特性計算的結果畫面中獲取。

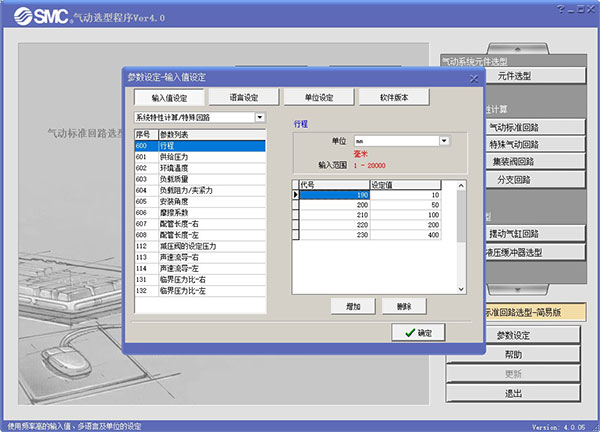

6、參數設定：設定常用的輸入力值、選擇語言以及單位制。
7、程序更新：通過互聯網從WEB更新最新數據。
8、功能連接：各計算功能之間互相連接，支持功能切換。




SMC選型軟件特色

1、動特征仿真計算、精度更高：使用動特性計算法解決各構成元件的方程式，獲得10%以內的高精度結果。
2、自動選擇最適產品：指定氣缸、電磁閥、速度控制閥、配管、液壓緩沖器等系列名，自動選出滿足要求的最小型號。
3、支持多種回路：不僅支持一個閥一個氣缸的標準回路，還支持多個閥、多個氣缸的分支回路、集裝閥回路以及雙壓驅動、多個元件的特殊回路。
4、最新產品數據庫：新增了從Ver3的104系列到163系列及Ф2配管等新產品。
5、ISO流量特性表示法：基于ISO6358、JISB8390，采用了聲速流導C和臨界壓力比b的新流量公式。
6、簡易版元件選定：提供簡化的元件選定版本，緊湊的畫面和簡化的操作面向初學者。
7、支持多語言：支持日、中、韓、英、西班牙、法、德、意大利、葡萄牙等9種語言。
8、自由切換單位：支持推薦單位制、用戶自定義單位制及自由單位制。
9、數據更新功能：通過互聯網從WEB更新最新資料。




SMC選型軟件使用說明

一、氣動標準回路選型的正常版本使用：

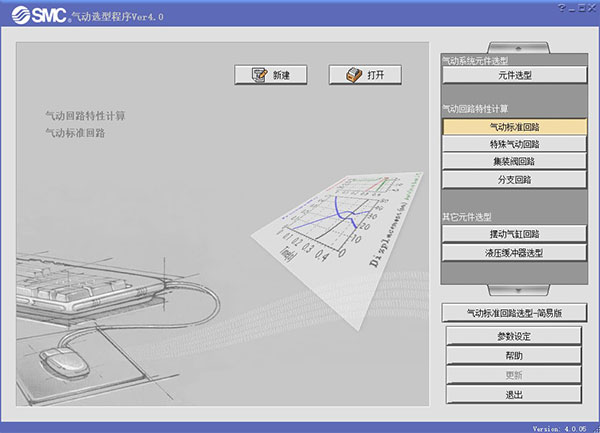

①～⑥為主要功能按鈕，點擊后可使用?的新建按鈕進行選定或計算。?是打開按鈕，用于查看已保存的歷史選定或計算結果。⑦為氣缸標準回路的簡易版功能。⑧～?為輔助功能，進行語言、單位設定、幫助和數據庫更新等。
按鈕說明：
①〔元件選型〕：輸入回路和要求條件，計算系統特性。
②〔氣缸標準回路〕：輸入回路、動作條件及元件型號，計算系統特性。
③〔特殊氣動回路〕：輸入回路、動作條件及元件型號，計算系統特性。
④〔分支回路〕：輸入回路、動作條件及元件型號，計算系統特性。
⑤〔集裝閥回路〕：輸入回路、動作條件及元件型號，計算系統特性。
⑥〔液壓緩沖器選型〕：輸入碰撞及使用條件，選擇液壓緩沖器型號。
⑦〔氣動標準回路選型-簡易版〕：使用簡易版選擇氣缸標準回路的元件型號。
⑧〔參數設定〕：設置高頻輸入值、語言及單位制。
⑨〔幫助〕：顯示程序幫助。
⑩〔更新〕：從WEB更新最新資料。
?〔退出〕：結束程序。
?〔新建〕：進行氣缸標準回路的元件選型。
?〔打開〕：查看氣缸標準回路的元件選定結果歷史文件。



二、氣動標準回路選型的簡易版使用：

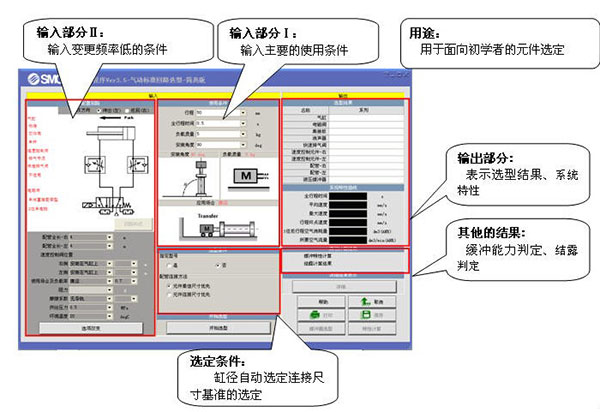

氣動標準回路選型的簡易版與標準版功能相同，但輸入和操作更加簡化，適合初學者使用。界面分為必要的輸入條件（輸入部分Ⅰ）和變更少的條件（輸入部分Ⅱ），并且集中顯示輸入和輸出界面，簡化操作流程。
操作流程如下：
1、在輸入部分Ⅰ中，輸入主要使用條件。
2、在選定條件中，自動選定氣缸尺寸，確保元件連接尺寸一致。
3、點擊開始選型按鈕進行元件系列選擇。計算完成后，輸出部分顯示計算結果和產品型號，同時顯示緩沖能力和結露判定結果。
