Hgcad是kkx編輯為CAD用戶推薦的化工CAD插件，提供豐富的擴展命令和化工設計標準件圖庫。其內容涵蓋PID設計、軸測圖配管、設備圖紙等方面。Hgcad的強大輔助設計功能顯著提升了工作效率，是化工設計人員的可靠工具。智能化的擴展功能是AutoCAD的必備補充，包括壓力容器設計標準庫和PID設計工具。Hgcad在“AutoCAD”平臺下運行，能夠處理繪圖、編輯、文字、計算、PID圖、軸測圖、生成件號等操作。其豐富的功能提高了設計效率，有需要的用戶可以通過下面的地址獲取此化工插件！

Hgcad安裝方法

一、自動安裝
使用winrar解壓軟件到硬盤（如 C:\HGCAD），運行 setup.exe 即可完成自動安裝。

二、手動安裝
1) 對于AutoCAD 2006及更高版本
1. 使用winrar解壓軟件到硬盤
2. 在CAD命令行中輸入 Options 打開“選項”對話框，點擊[文件]選項下的[支持文件搜索路徑]，添加本文件包的支持路徑：點擊右側[添加][瀏覽]，找到本菜單文件包位置，點擊[確定]退出
3. 在CAD命令行中輸入 Cuiload 打開“加載/卸載自定義”對話框（如果以前安裝過HGCAD，請先卸載舊版本），點擊[瀏覽]查找HGCAD.cui（或HGCAD.mnu）文件，點擊[加載]，最后點擊[關閉]退出。

2) 對于AutoCAD 2005或更早版本
1. 使用winrar解壓軟件到硬盤
2. 在CAD命令行中輸入 Options 打開“選項”對話框，點擊[文件]選項下的[支持文件搜索路徑]，添加本文件包的支持路徑：點擊右側[添加][瀏覽]，找到本菜單文件包位置，點擊[確定]退出
3. 依次點擊[工具] > [自定義] > [菜單] > [菜單組] > [瀏覽] > [加載] > [菜單欄]，將左側菜單插入右側，最后點擊[關閉]退出。

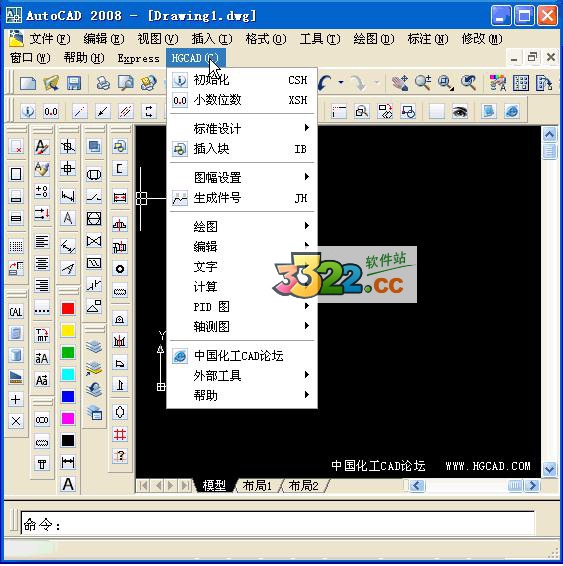

Hgcad功能

• 完美集成各種擴展功能
• 集成壓力容器設計標準庫
• 集成PID設計工具

Hgcad特點

• 內置件號、圖幅、畫圖、編輯、文字、計算等擴展功能，是不可或缺的擴展工具
• 可以將公司圖框、標題欄、明細表集成到HGCAD中，方便調用
• 內置壓力容器標準件圖庫，可從菜單直接調取
• 方便對等軸測圖標準、書寫文本以及調用PID圖塊
• 支持換熱器布管、法蘭、支座、封頭、圖面文本計算、鈑金展開、件號關聯、圖幅等功能

常見問題解答

一、如何卸載hgcad？
輸入appload，找到該程序并刪除即可。

二、每次都需重新安裝嗎？如何解決一次安裝？
1. 產生原因：安裝HGCAD2.6后可以使用，但重啟電腦后CAD中HGCAD消失，需要重新運行“設置.exe”進行安裝。
2. 解決方法：解壓HGCAD2.6后再進行安裝即可。

特色

chap1. 在使用HGCAD繪圖前需先復位
HGCAD中的所有比例與dimscale值關聯，可在CSH環節中調整此值，以使比例相關的元素（如字高、標注比例、線形比例、圖框、菜單欄、統計表、件號等）自動調整。開始繪制圖框前，應先使用CSH指令調整比例，使所有比例元素與當前圖框兼容。

chap2. 移除標注背景
規格標注背景有助于消隱標注文字，但在較舊版本的AutoCAD中沒有隱私功能，需在新版本中應用。通過自變量DIMTFILL進行調節，消隱時數值為1，不消隱時為0。HGCAD2.6默認消隱，如需取消消隱，可在Config\HGCADSetup.lsp文件中將:
(if(getvar" DIMTFILL")(setvar" DIMTFILL"1)); 控制標注文字背景的消隱，注釋掉或刪除此行代碼，或?qū)?改為0即可。

chap3. HGCAD機械制圖(v1.0)
一、準備工作
1. 制圖軟件：建議使用AutoCAD2008+HGCAD2.5或更高版本
2. 繪圖前應用HGCAD的CSH指令復位設置制圖環境。

二、工程圖紙幅寬
1. 圖框尺寸按制圖標準執行，若設計需求可將該規格變寬25%、50%。
2. 圖框直接在HGCAD中加入，包括圖框、菜單欄、統計表、數據分析表等。

以上是KKX編輯為大家分享的化工CAD插件Hgcad的詳細信息！
