邏輯分析儀（Saleae Logic）是一款高效的工具，適用于分析單片機、ARM、FPGA等。kkx為大家?guī)淼倪@款邏輯分析儀是專為Saleae邏輯分析儀設計的必備應用軟件，如果你還沒有安裝或丟失了軟件，可以通過下載獲得。

基本介紹

邏輯分析儀是一種類似于示波器的設備，用于波形測試。它通過捕捉特定信號，并將其以圖形或數據統計的形式展示給開發者，幫助他們根據這些圖形化的時序信號分析硬件或軟件中的問題。邏輯分析儀在設計過程中至關重要，它能夠快速定位錯誤，發現并解決問題，特別是在分析時序信號如1wire、I2C、UART、SPI、CAN等時，這款工具的應用可以顯著提升效率。

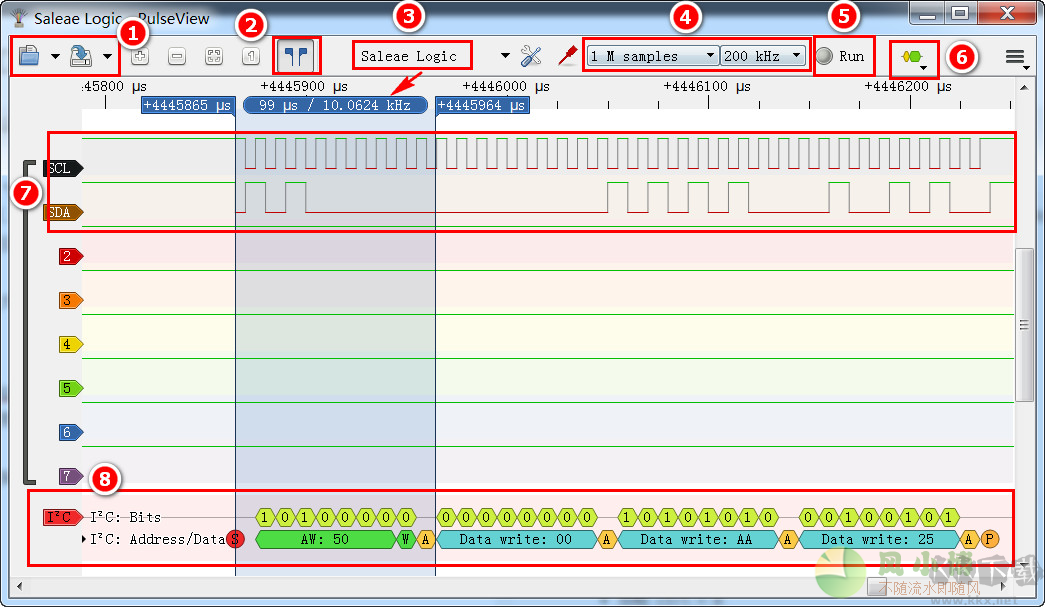

功能區域說明

使用方法

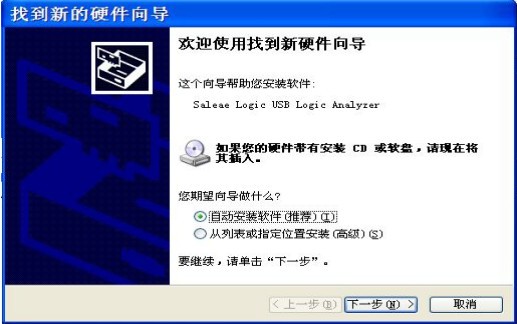

完成軟件安裝后，插入硬件設備，系統會自動提示新硬件的檢測并彈出對話框。

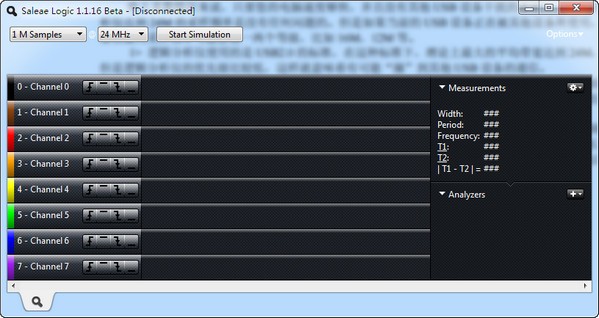

選擇“自動安裝軟件（推薦）”即可完成安裝。安裝完成后，界面上的“Disconnected”會變?yōu)椤癈onnect”，同時“Start Simulation”會變?yōu)椤癝tart”，這表示軟件已與硬件連接成功。接下來，你可以進行實際波形的測量，并在軟件中設置通道名稱、采樣深度、采樣頻率等參數。

在邏輯分析儀中，采樣深度和采樣頻率是兩個關鍵參數。在軟件中，你可以調整這兩個設置。采樣深度決定了能夠記錄的數據量，例如設置為5Mbit時，設備會在采集5Mbit的數據后自動停止。采樣頻率則決定了每秒鐘采集的數據量，例如設置為2Mbit/s，這樣在1秒內會采集2Mbit的數據。根據這些設置，可以獲得高達17分鐘的數據，具體取決于電腦的內存容量。

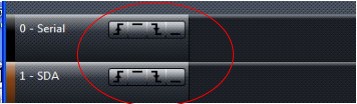

觸發設置用于在采集數據時，從有用信號開始，以避免無用數據的采集。在觸發設置中，可以選擇上升沿、下降沿或電平作為觸發條件。默認情況下，未設置觸發時，點擊“Start”會自動開始數據采集，直到達到設定的采樣深度。

以上僅為基本介紹，詳細操作方法已包含在下載包中。對于不熟悉的用戶，可以參考應用手冊，手冊中通過圖文并茂的方式講解了Saleae的使用和功能。

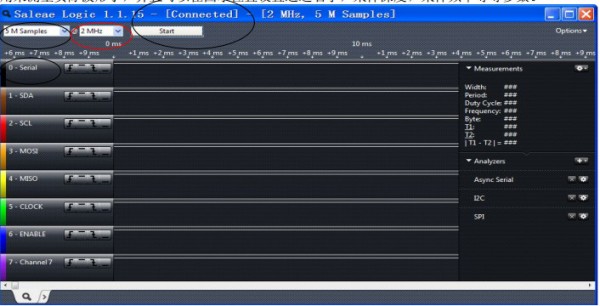

例如，在讀取AT24C02數據時，我設置了i2c總線速度為100k，采樣深度為1M samples，采樣頻率為200kHz。通常采樣頻率應至少是總線速度的兩倍（這個值有待確認，但低于200kHz的采樣頻率確實會出現采樣不準確的問題）。

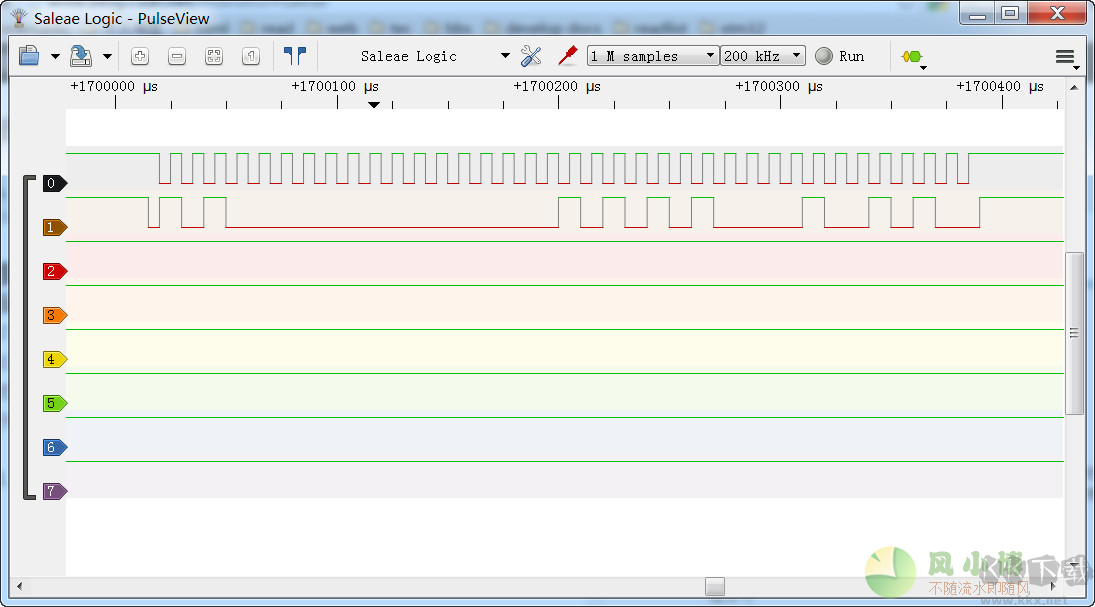

啟動采樣后，寫入一個數據到AT24C02，讀取的數據如下：
