3D3S是一款專業的鋼結構設計軟件。在本文中，KKX小編將分享3D3S9.0版本的破解版。該軟件由同濟大學獨立開發，包含了3D3S鋼與空間結構設計系統、3D3S鋼結構實體建造及繪圖系統、3D3S鋼與空間結構非線性計算與分析系統，以及3D3S輔助結構設計及繪圖等功能，是一款功能強大且實用的空間結構設計工具。有需要的用戶可以通過Winwin7小編提供的鏈接獲取該軟件！

3D3S鋼結構設計軟件安裝教程

一、解壓3D3S9.0安裝包，并運行“Setup.exe”開始安裝；

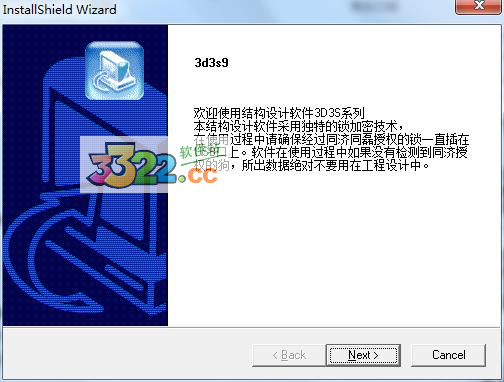

二、系統會提示“歡迎使用結構設計軟件3D3S”，可以跳過內容瀏覽直接點擊Next，如下圖所示：

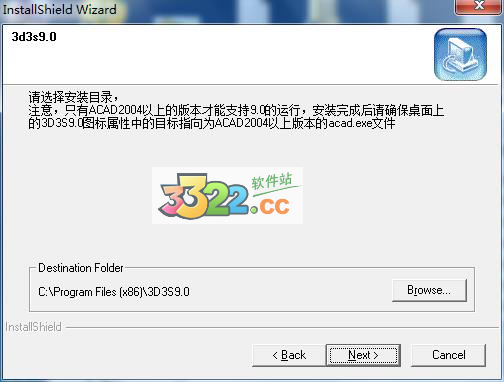

三、選擇3D3S9.0的安裝路徑，默認路徑為C:\Program Files (x86)\3D3S9.0，可以保留默認路徑或點擊Browse更改安裝路徑，完成路徑選擇后點擊Next，如下圖所示：

四、安裝完成后，繼續進行破解步驟。

3D3S9.0破解教程

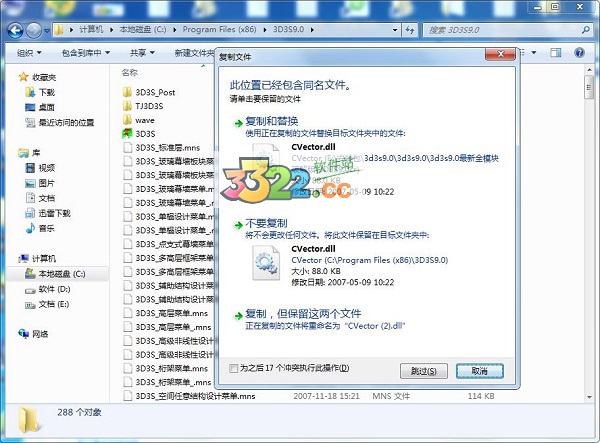

1、回到3D3S9.0的安裝包，打開“3D3S9.0cr”文件夾，將其中所有文件復制到3D3S9.0的安裝目錄中，默認路徑為C:\Program Files (x86)\3D3S9.0，如下圖所示：

2、破解完成后，用戶即可免費使用該軟件。

3D3S9.0五種找形方法

1、索膜體系 → 有限元法
2、索膜體系 → 力密度法
3、索膜＋支承體系 → 有限元法
4、索膜＋支承體系 → 力密度法
5、索膜＋支承體系 → 有限元索桿梁膜法
其中方法1和2僅針對膜面找形，不考慮下部支承結構的影響。方法3、4、5考慮了下部結構的作用；方法3和4是在膜面找形后將反力作用到支承結構上，不考慮位移協調；方法5是膜面和支承結構一起進行有限元分析，考慮位移協調。

在實際使用中，一般膜結構可使用方法1或方法2來確定初始形態，支承結構單獨建模并進行線性分析。方法2確定形狀迅速，但應力分布不如方法1均勻，適合方案確定階段使用；柔性支承結構可采用方法3或方法4，共同建模確保初始形態位置；方法5適用于全結構的有限單元理論求解，需注意初始形態與建模位置的區別。

3D3S9.0使用教程

結構特征：剛性與柔性，線性與非線性，施工過程決定分析方法
模型：主要受力構件保持原型，次要構件適當簡化，附屬構件可省略
邊界約束：符合受力特點
施加荷載：忠于實際情況
計算模型檢驗：初檢：單元數，節點數，質量，分層數、荷載檢驗：平衡性，對稱性，響應級
動力特性：頻率，陣型
門式鋼架
建模-鋼架===模板生成===增加鋼架（單跨）===點擊單榀設計===視圖模式可切換為三維和二維
點擊構件屬性===定義截面（選擇鋼材類型）===定義材性（修改構件性質）===定義計算長度和結構類型（繞2軸為弱軸，即平面外計算長度），定義長度設為3m，然后將設計的梁和門鋼的外側柱子選中，將中軸繞2軸的定義系數設為1，對于中軸可顯示查詢==構件查詢，查詢中柱的長度后將定義長度改為所查詢的數字
內力分析===模型檢查（檢查模型正確性）===計算內容選擇及執行（修改計算參數）===線性結果查詢中的內力包絡圖，選擇彎矩M3
設計驗算===選擇規范（輕鋼規范）===單元驗算，選擇截面優選，進行連續計算。點擊顯示查詢中的顯示截面（或右側快捷鍵），設計驗算===梁截面自動調整（柱子不調整），將梁截面不對齊的地方改為對齊。由于梁截面修改，需要進行校核，單元驗算===校核后顯示驗算結果（選擇截面不足和截面過大的顯示），雙擊某個單元或設計驗算中的結果查詢，查看計算是否符合規范，沿2軸W/L即為構件撓度，最后生成計算書。

3D3S9.0新功能

一、規范膜結構的總體模型創建方式
1.8.0之前的3D3S膜結構模塊建模方式缺乏針對索膜結構特征的專用建模平臺，盡管可以創建膜結構模型，但容易混淆一般模型與膜結構模型的特點。
2. 9.0版本引入了全新的索膜模型編寫平臺，使用戶能夠輕松創建一般膜結構模型，并完全勝任各種體型膜結構模型的創建。
3. 在膜結構構造編寫時，將整個模型分為涂層和支承層兩部分，可以獨立或共同進行索膜與鋼架結構支承體系的建模，并在找形時選擇是否只對索膜部分進行找形，或?qū)⑺髂ず弯摷芙Y(jié)構一起找形。

二、提升硬界限、軟界限的概念，提升壓索界定
硬界限指膜邊在固頂界限上，軟界限指膜邊固定于索上；壓索是膜表面方（或下邊）的緊靠膜面索，僅限定膜面單邊變形。

三、提升膜面索界定、支承鋼架結構索界定
在索膜結構中，索模塊分為膜面索和支承構造索兩類，以便于用戶界定并幫助軟件進行預估過程中的區分。

四、提供力相對密度和有限元分析兩種找形方式
針對索膜結構與支承結構的關系，軟件提供了考慮與不考慮偏移協調的選項：
1. 不考慮偏移協調（有限元分析）：首先將支承體系和索膜體系間的連接點約束住，使用有限元原理進行索膜體系的找形；再將膜軸力施加到支承體系上，使用索梁體系線形找形的方法計算支承體系的預支撐力分布。
2. 不考慮偏移協調（力相對密度）：首先將支承體系和索膜體系間的連接點約束住，使用力密度法進行索膜體系的找形；再將膜軸力施加到支承體系上，使用索梁體系線形找形的方法計算支承體系的預支撐力分布。
3. 考慮偏移協調（有限元分析）：不區分索膜體系與索梁體系，使用有限元原理進行索膜與支承體系的找形，最終穩定狀態為結構變型部位的穩定狀態。

五、提供精準找形和迅速找形兩種方式
為提高設計效率，軟件提供了迅速找形菜單，自動處理連接點拉伸、添加索、絲桿、支撐桿、預制構件等行為，快速更新膜面形狀。迅速找形使用力密度法，僅針對索膜體系，不顧及支承預制構件，操作簡便，效率高。

六、直接調整索力倍率，迅速調整膜面形狀
軟件提供了特定的索力指令，可以通過調節索力獲得理想的膜面形狀。

七、裁切片的形成和導出
