本文中KKX小編為大家介紹的【PCBMASK】是一款極為實用的PCB抄板工具，能夠在各種EDA平臺上進行PCB設計。使用前需先掃描一張PCB圖像。啟動軟件后，系統托盤中會出現一個小圖標，用戶可以根據需要自定義窗口大小、精度及顯示選項，操作簡便。軟件啟動后，會在屏幕右下角顯示圖標，右鍵點擊圖標可以選擇圖片。需要使用這款PCB抄板工具的朋友可以通過KKX提供的鏈接進行下載！

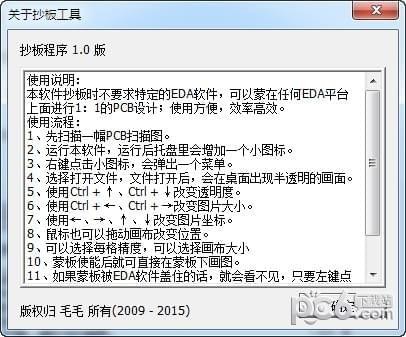

使用方法

1、首先掃描一張PCB圖像。

2、啟動軟件后，托盤中會出現一個小圖標。

3、右鍵點擊圖標會彈出菜單。

4、選擇“打開文件”，文件打開后，桌面上會出現一個半透明的圖像。

5、使用Ctrl+↑或Ctrl+↓調整透明度。

6、使用Ctrl+←或Ctrl+→調整圖像大小。

7、使用箭頭鍵（←、→、↑、↓）移動圖像坐標。

8、也可以通過拖動鼠標調整畫布位置。

9、可以選擇每格的精度以及畫布的大小。

10、使用蒙板后，可以直接在其上繪圖。

11、如果蒙板被EDA軟件遮擋，只需左鍵點擊托盤中的小圖標，即可重新顯示蒙板。

功能

1.按下功能鍵C --> 切換布線層
2.鼠標中鍵點擊 --> 切換到Place菜單欄
3.鼠標中鍵滾動 --> 放大或縮小主視圖
4.在電路原理圖中右鍵點擊 --> 移動工作區
5.中鍵向左移動 --> 撤銷操作
6.中鍵向右移動 --> 恢復操作
7.中鍵向上移動 --> 刪除所有選中元件
8.中鍵向下移動 --> 刪除單獨選中元件
9.點擊`(Esc下方的功能鍵) --> 完成回車鍵的作用

以上就是KKX小編為大家分享的PCBMASK抄板工具。
