三菱PLC編程軟件（GX Simulator 6）是一款專業的PLC仿真工具，旨在幫助設備調試人員優化PLC控制系統。該軟件允許用戶通過匯總的方法與PLC控制器的CPU進行連接，輕松完成各種仿真編程任務。88apk提供了GX Simulator 6的綠色破解版，用戶可以免費下載并免費激活。需要三菱PLC編程軟件的朋友可以立即下載使用！




三菱PLC編程軟件（GX Simulator 6）安裝步驟

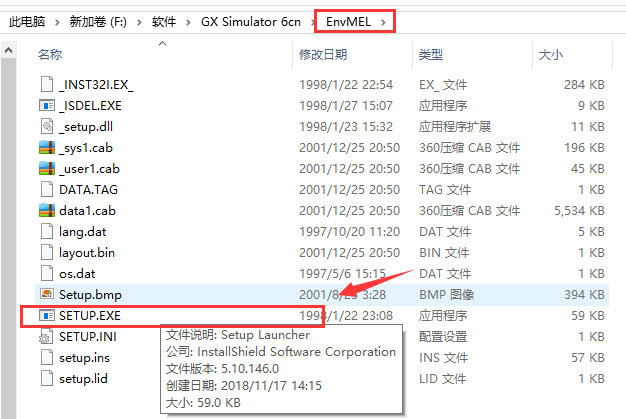

1、用戶需首先從本站下載三菱PLC仿真軟件的安裝包，下載完成后得到一個zip格式的壓縮文件。右鍵點擊該文件，選擇解壓到當前文件夾以獲取壓縮文件。接下來，需要運行EnvMEL子目錄下的Setup.exe來安裝環境。（在安裝GX Simulator 6c之前，必須先安裝編程軟件GX Developer）

2、安裝環境完成后，返回上一級目錄，運行根目錄下的Setup.exe。在安裝過程中，需要輸入序列號。

3、GX Simulator安裝完成后，它不會在開始菜單或桌面上添加快捷方式，而是作為GX Developer的插件顯示在“工具”菜單中的“梯形圖邏輯測試啟動（L）”功能中。

三菱PLC編程軟件（GX Simulator 6）使用方法

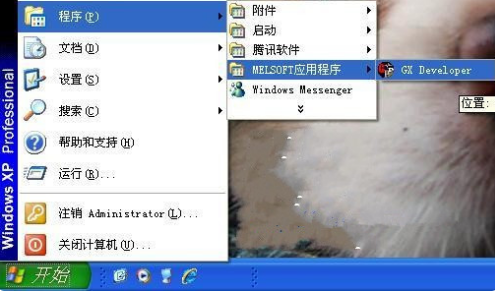

1、首先點擊桌面左下角的開始菜單，選擇“所有程序”，然后打開編程軟件，如下圖所示。

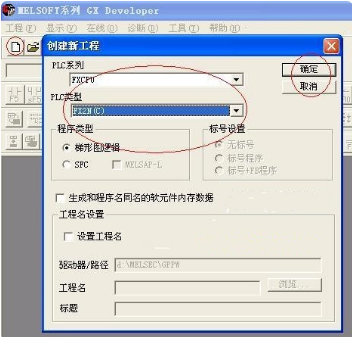

2、啟動GX Developer后，進入軟件主界面。點擊“文件”選擇“新建工程”，設置工程的類型等，完成設置后點擊“確定”。

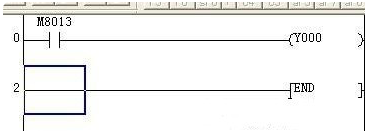

3、創建新工程后，可以編寫一個簡單的梯形圖，如下圖所示。

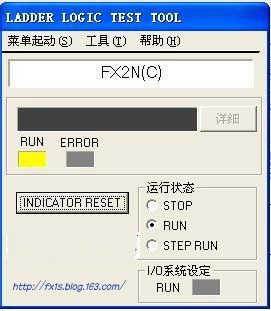

4、在軟件界面中點擊“工具”，彈出菜單，選擇“梯形圖邏輯測試啟動”以開始仿真，如下圖所示。

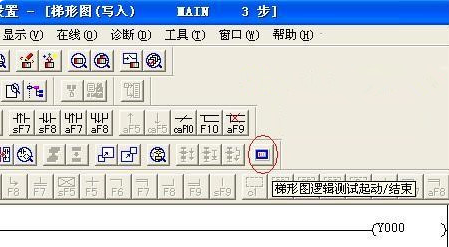

5、用戶還可以通過“快捷圖標”來啟動仿真。找到圖中的圖標并點擊即可。

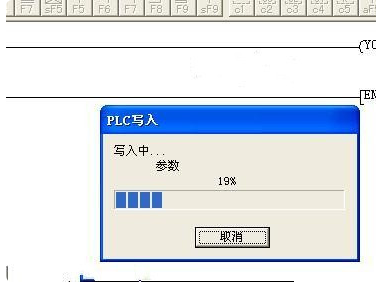

6、啟動仿真后，程序?qū)⒃陔娔X上模擬PLC寫入過程。以上就是使用三菱PLC仿真軟件的簡要方法，有需要的用戶可以下載使用。

三菱PLC編程軟件（GX Simulator 6）功能介紹

1. 該軟件支持GX Developer用于Q系列、QnA系列、A系列（包括運動控制系統（scpU））、FX系列的數據處理，可以轉換成GPPQ、GPPA格式的文檔。FX系列還支持轉換成FXGP（DOS）、FXGP（WIN）格式的文檔。
2. 利用Windows的操作優勢，用戶可以將Excel、Word等創建的數據復制和粘貼，提升了操作的便捷性。
3. 程序流程標準化
- 型號程序編寫：用戶可以通過型號程序編寫創建PLC程序，無需了解軟元器件號，直接按照標識生成標準程序。
- 功能塊（FB）：提升了順序程序的開發效率，通過將常用的順序程序回路模塊化，使開發更加便捷，同時避免了在其他順序程序中輸入錯誤。
- 宏：用戶可以為任何回路方式添加名稱（宏定義名），通過輸入簡單指令讀取宏定義，方便靈活地使用。
4. 簡化設置與其他系統的連接，即使在復雜的系統中也能輕松配置。
5. 多種連接方式與PLC CPU：
- 串行通信口
- USB
- MELSECNET/10（H）計算機插板
- MELSECNET（Ⅱ）計算機插板
- CC-Link計算機插板
- Ethernet計算機插板
- CPU計算機插板
- AF計算機插板
6. 豐富的調試功能
- 使用子程序邏輯測試功能，可以更簡便地進行調試，無需直接連接PLC或編寫調試順序程序。
- 對CPU錯誤進行指示，方便了解特殊繼電器或存儲器的內容，便于解決在線或程序中的問題。
- 在數據制作中出現錯誤時，軟件會提供錯誤信息，顯著減少調試時間。
