在這篇文章中，KXK小編為大家介紹了“Speaker WorkShop”，這是一款專為音箱測試設計的專業軟件。界面簡潔直觀，功能強大，操作邏輯易于掌握。通過該軟件，用戶可以將不同組件（帶有值）添加到圖表中，以構建揚聲器電路。如果您需要檢測音響的音質，不妨試試這款“Speaker WorkShop”音箱測試軟件！

安裝方法

功能

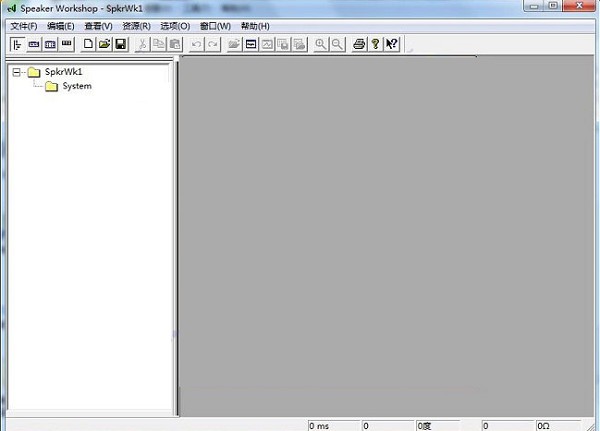

Speaker WorkShop中文版的網絡模擬器幾乎能夠處理由電阻器、電感器和電容器組成的任何無源分頻電路。與某些交叉設計工具不同，該軟件不限制使用特定的電路拓?fù)洌ㄈ缍A、Zobel的三階等），而是允許以任意方式布置零件。我喜歡利用它根據制造商的規格（.frd和.zma文件）構建原型交叉，這樣可以了解不同驅動器組合的協同效果。在調整揚聲器時，可以修改不同的交叉組件值以觀察整體響應的變化。軟件的基本布局包括左側的項目樹，其中列出了模擬的所有組件，包括頻率/阻抗響應、信號、驅動器、網絡和其他模擬組件。項目工作區顯示項目樹中所列組件的“內容”。通過單擊和拖動窗口邊緣可以調整窗口大小。雙擊項目樹中的任何項目，將在項目工作區中顯示該項目?jī)?nèi)容。菜單列在左上角，“文件”菜單用于啟動、加載或保存項目及打印結果?！熬庉嫛辈藛卧试S剪切/復制/粘貼以及撤銷/重做模擬步驟。使用“視圖”菜單可顯示或隱藏不同的工具欄和顯示項。我通常在模擬分頻時顯示所有項目，除“位置”和“VU表”外。在處理交叉時，可使用“資源”菜單導入和導出數據，并向項目樹添加新組件?！斑x項”菜單主要處理測量功能，而“設計”工具在設計交叉電路時尤為方便。

特色

導入驅動程序數據
設計交叉式的第一步是導入仿真模擬驅動程序響應所需的數據庫文件。選擇“資源導入”以導入數據，這將打開一個對話框，讓您選擇要導入的文件屬性。對于每個驅動程序，需要導入“.FRD”和“.ZMA”文件。導入所有驅動程序數據庫文件后，接下來將驅動程序?qū)嶓w線導入到項目樹中。選擇“Resource-New-Driver”并輸入驅動程序名稱，這將為項目樹添加驅動程序標志和名稱，并將驅動程序數據對話框添加到項目工作區。驅動程序數據對話框?qū)@示多個主要參數，但這些參數主要用于仿真主機箱。重點是仿真交叉時的頻率響應和特性阻抗響應信息。在驅動程序數據對話框中右鍵單擊選擇“特性”，將打開“驅動程序特性”對話框，選擇“數據”菜單。然后，通過點擊“？”將“.FRD”和“.ZMA”數據庫文件分配給該驅動程序。選擇相應的數據庫文件后，點擊“確定”，在驅動程序數據對話框中將顯示驅動程序的特性阻抗和頻率響應。重復此過程以為所有驅動程序準備數據。

交叉網絡建設
現在，您可以開始構建要仿真的交叉網絡。選擇“Resource-New-Network”并輸入網絡名稱。在網絡對話框中點擊“插入”，然后可以添加各種組件，我通常選擇電感、電阻或電容器。其他可插入的預定義電路其值在子菜單中設置，但我更傾向于設計自己的電路。預定義電路對于多數交叉設計師可能很有用。選擇要插入的組件后，會出現一個對話框，允許輸入組件名稱和值。通常，我會留空名稱。組件將顯示在網絡對話框中，可以拖動組件進行調整。要垂直或水平重新定位組件，雙擊組件并從對話框中選擇所需方向。該對話框還允許更改組件的數組長度。不要忘記為每個音箱插入驅動程序組件。在插入驅動程序時，需要勾選一些選項，包括響應檢查、驅動程序極性翻轉和偏移量設置。偏移值表示驅動程序聲核心相對隔板的位置，通常在設計平面隔板音箱時需設為0。您可以調整此值以查看不同高度的頻率響應。
連接組件可能有些復雜，直到掌握為止。首先，點擊要連接的組件，然后將鼠標拖到另一個組件的連接點，完成連接。如果要將多個電路連接到同一連接點，需要按住SHIFT鍵。每個交叉濾波器應連接到源塊，即放大器或信號源。完成交叉網絡后，開始仿真。

仿真網絡
要從交叉網絡獲取響應數據，請?jiān)诰W(wǎng)絡對話框中右鍵單擊并選擇“計算響應”。在執行此操作之前，右鍵單擊網絡對話框并選擇“特性”?！熬W(wǎng)絡特性”對話框包括三個選項框：“網絡頻率響應”用于生成每個驅動程序的響應，通常選擇此選項；“Network Impedance”生成交叉網絡的特性阻抗響應，我也通常選擇此項；“自動概述數據圖表”生成一個數據圖表，包含整個網絡的頻率響應和每個驅動程序的響應。選擇“計算響應”后，新項目樹中將顯示新的數據和圖表。每個控制器應有獨立的頻率響應圖、總頻率響應圖和特性阻抗響應圖。雙擊項目樹中的相應響應圖，圖形將顯示在項目工作區中。要調整或修改圖形，請?jiān)趫D形對話框中進行操作。
