X-CTU是用于配置XCTU射頻模塊的專用軟件，它簡化了射頻傳輸模塊的配置過程，使開發人員能夠輕松修改通信地址、調整設備工作模式和組網方式等。這個軟件的圖形界面設計使得與Digi RF模塊的交互變得直觀。本文提供的是綠色漢化版X-CTU，希望對大家有所幫助！

使用方法

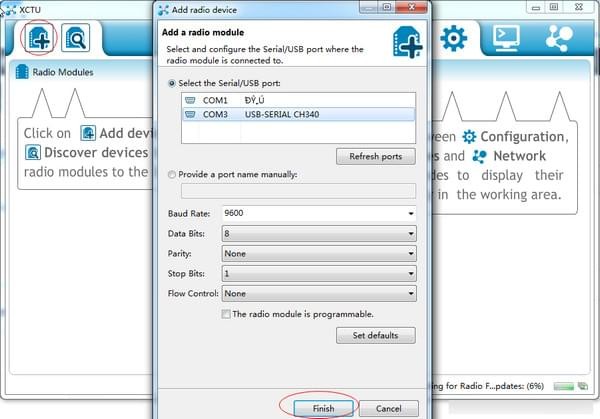

將XBee模塊通過串口與PC連接后，使用XCTU進行測試和參數修改。首先，需要搜索與PC連接的XBee模塊，默認波特率為9600，如下圖所示：

成功添加XBee模塊后，選擇該模塊即可獲取和修改其配置參數，如下圖：

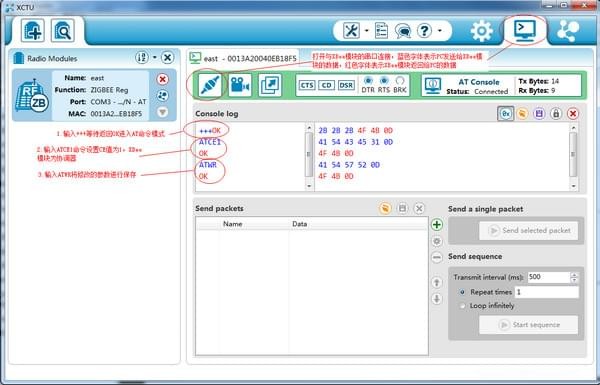

通過調整CE、SM和AP數組長度，可以選擇XBee模塊的ZigBee設備型號和操作模式。同時，也可以手動向XBee模塊的串口發送AT命令來修改主要參數，如下圖所示：

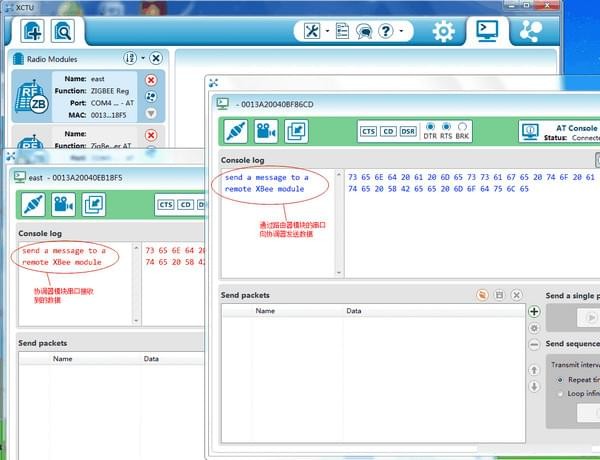

在配置好XBee模塊的技術參數后，可以開始進行組網通信。以兩個XBee模塊為例，一個設置為協調器，一個設置為路由器，均采用透明操作模式，設置DH和DL的數值為目標地址（獲取數據的XBee模塊的MAC地址，即SH和SL數組長度）。如果目標地址為協調器，則DH和DL可以設為0。接通電源后，XBee模塊將根據配置的參數自動執行ZigBee組網。通過XCTU分別開啟協調器和路由器的串口連接，向路由器發送數據，協調器的串口將接收到來自路由器的信息，這樣組網通信便成功了，如圖所示：

當然，也可以使用更多的XBee模塊來構建一個多跳的ZigBee網絡。網絡中的XBee連接點只需配置為網絡上任意節點的64位MAC地址，就能通過ZigBee網絡傳輸數據。XBee模塊會自動處理組網和多跳路由功能。需要注意的是，如果一個XBee路由器連接點之前已經連接過其他ZigBee網絡，它將永久儲存該P(yáng)ANID，無法再加入其他ZigBee網絡。即使斷電重啟，該設置仍會保留。要加入新的ZigBee網絡，需使用ATNR0指令退出之前的網絡，然后自動搜索并添加新的網絡。

以上就是KKX小編為大家介紹的射頻模塊配置軟件X-CTU！
