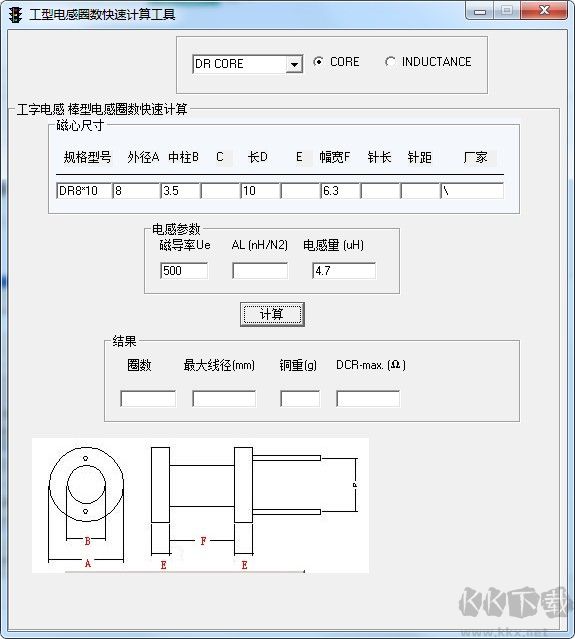

工字電感計算器是專為工字形電感設計的圈數計算工具。該軟件可以根據電感規格、外徑、中柱、磁導率和電感量等參數，快速計算出相應的圈數、最大線徑、銅重等數據，功能非常實用。有需要的朋友可以下載使用！




工字電感的計算公式

電感量的計算公式如下：線圈阻抗 = 2 * π * F(工作頻率) * 電感量(mH)。設定需要360ohm的阻抗，因此：
電感量(mH) = 阻抗 / (2 * π) / F(工作頻率) = 360 / (2 * π) / 7.06 = 8.116mH
由此可以計算出繞線圈數：
圈數 = [電感量 * {(18 * 圈直徑(英寸)) + (40 * 圈長(英寸))}] / 圈直徑(英寸)
圈數 = [8.116 * {(18 * 2.047) + (40 * 3.74)}] / 2.047 = 19圈
空心電感的計算公式為：L(mH) = (0.08 * D2 * N2) / (3D + 9W + 10H)，其中D為線圈直徑，N為線圈匝數，d為線徑，H為線圈高度，W為線圈寬度，單位為毫米和mH。
空心線圈電感量的計算公式：l = (0.01 * D * N2) / (L / D + 0.44)，其中線圈電感量l單位為微亨，線圈直徑D單位為厘米，線圈匝數N單位為匝，線圈長度L單位為厘米。頻率電感電容的計算公式：l = 25330.3 / [(f02) * c]，其中工作頻率f0單位為MHz，本題f0 = 125KHz = 0.125，諧振電容c單位為pF，本題建議c = 500...1000pF可自行決定，或由Q值決定。諧振電感l(wèi)單位為微亨。
線圈電感的計算公式：
1. 對于環形CORE，可使用以下公式：(IRON)L = N2 · AL，其中H-DC = 0.4πNI / l，N為線圈匝數，AL為感應系數，H-DC為直流磁化力，I為通過電流(A)，l為磁路長度。例如，T50-52材料，線圈5圈半，其L值為T50-52（表示OD為0.5英寸），查表得AL值約為33nH
L = 33 · (5.5)2 = 998.25nH ≒ 1μH
當電流為10A時，其L值的變化可由l = 3.74（查表）得出
H-DC = 0.4πNI / l = 0.4 × π × 5.5 × 10 / 3.74 = 18.47（查表后）可以了解L值的下降程度（μi%）
2. 經驗公式：L = (k * μ0 * μs * N2 * S) / l，其中μ0為真空磁導率 = 4π × 10^(-7)，μs為線圈內部磁芯的相對磁導率，空心線圈時μs = 1，N2為線圈圈數的平方，S為線圈的截面積（單位為平方米），l為線圈的長度（單位為米），k為系數，取決于線圈的半徑（R）與長度的比值。計算得到的電感量單位為亨利（H）。
