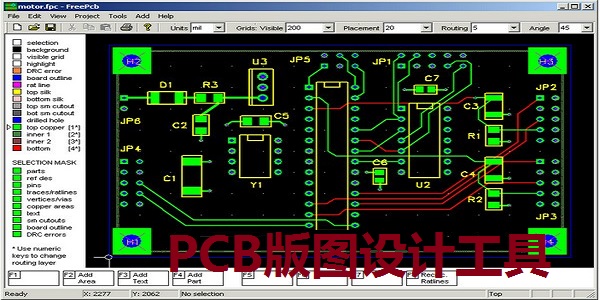

PCB版圖設計工具(FreePCB)功能

1、支持1至16層銅層

2、電路板尺寸最大可達60英寸×60英寸

3、主要功能支持英制或公制單位（如密爾或毫米）

4、足跡庫由Ivex Design International、PCB Matrix和IPC提供

5、支持銅填充區域

6、足跡向?qū)Ш途庉嬈饔糜趧?chuàng)建或修改足跡

7、支持導入和導出PADS-PCB網表

8、支持導出擴展的Gerber文件（RS274X）和Excellon鉆孔文件

9、設計規則檢查器

10、自動保存功能

PCB版圖設計工具(FreePCB)特色

大多數功能支持英制或公制單位（如密爾或毫米）。

提供創建或修改足跡的足跡向?qū)Ш途庉嬈?/p>

支持導入和導出PADS-PCB網表

支持導出擴展Gerber文件（RS274X）和Excellon鉆孔文件

PCB版圖設計工具(FreePCB)使用說明

1、在使用FreePCB設計PCB時，建議在投入生產前，使用ViewMate（可在此免費獲?。┑瘸绦驒z查您的Gerber文件。

2、這些庫遵循新的IPC-7351標準，用于SMT焊盤圖案。數據源自PCB Libies LP Viewer（版本6.20.00）。

3、提供三種不同的墊尺寸：最小、標稱和最大（即小、中、大）。

4、建議從PCB庫（現稱為PCB Matrix）下載LP Viewer應用程序。

5、使用查看器可以瀏覽和搜索庫，提供組件和焊盤圖案的圖形和尺寸信息。

6、可以根據名稱和描述在FreePCB庫中找到相應的封裝。

7、內墊生成的Gerber文件現使用指定的內墊形狀和尺寸。之前行為為忽略內部焊盤值并添加圓形焊盤。新行為是依據焊盤指定是否連接到Gerber跟蹤。

8、所有墊形狀都能閃爍，以前的版本中有些形狀沒有閃爍而是以多邊形繪制?，F(xiàn)在，所有非基本形狀都使用光圈宏定義。

FreePCB優勢

1、支持1至16層銅層
2、電路板尺寸最大達60英寸×60英寸
3、大多數功能支持英制或公制單位（如密爾或毫米）
4、足跡庫由Ivex Design International、PCB Matrix和IPC提供
5、支持銅填充區域
6、足跡向?qū)Ш途庉嬈饔糜趧?chuàng)建或修改足跡
7、支持導入和導出PADS-PCB網表
8、支持導出擴展Gerber文件（RS274X）和Excellon鉆孔文件
9、提供設計規則檢查器
10、自動保存功能

以上便是關于FreePCB版圖設計工具的詳細介紹！
