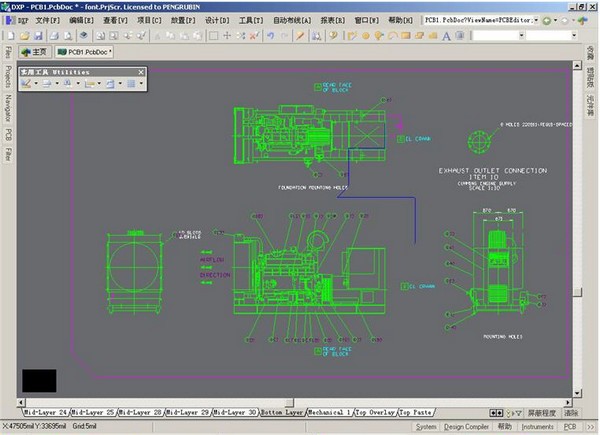

Protel DXP2004是一款專業的PCB設計工具，具備雙顯示器支持、強大的過濾及對象定位功能，此外還擁有改進的用戶界面等特性。它提供了一個全面的EDA平臺，涵蓋電路原理圖設計、PCB板圖設計、電路仿真和可編程邏輯設備設計等重要工具。該軟件具備設計輸入仿真、PCB繪制編輯和自動布局等功能，旨在全程支持設計流程，使得用戶能夠選擇最適合的設計方式進行工作；其集成水平在PCB設計領域中獨樹一幟！KKX為需要的用戶帶來了Protel DXP2004的綠色破解版，歡迎隨時下載！

Protel DXP2004的主要特點

1、分級電路圖展示
2、支持Spice 3f5混合電路仿真
3、FPGA設計可完全基于電路圖
4、分析設計前后的信號傳輸效應
5、基于規則的板卡設計及編輯
6、自動布線功能
7、全面的CAM輸出能力

Protel DXP2004的使用步驟

1，將PCBHZ文件包放入Altium的主目錄；
2，在PCB界面內加載PCBHZ文件包中的漢字庫文件；
3，自定義資源：
在PCB界面點擊DXP圖標，選擇CUSTOMIZE（自定義）/COMMANDS（命令）/[CUSTOMIZE]（自定義），打開EDIT COMMAND（編輯命令）窗口
選擇new(新建)，并設置如下：
Action （動作）
Process （進程） EditScript:RunMacro
Parameters （參數） DocumentName=C:\Program Files\Altium\pcbhz\font.bas

Caption （標題）
Caption （標題） 漢字&h
----------------------------------

Image （圖像）
Bitmap File（位圖文件） C:\Program Files\Altium\pcbhz\china.bmp
----------------------------------

快捷方式可自選。

4，設置完成后，選擇[CUSTOMIZE]（自定義），右鍵將自定義項目移入PCB界面的PLACE（放置）菜單。

以上以C盤安裝為例---C:\Program Files\Altium，其他安裝盤需調整路徑及font.bas文件的對應路徑。

主要優勢

1、Protel DXP引入了集成庫定義，這使得您在電路原理圖中選擇的元器件即具備所需封裝，Protel2004包含了超過68,000個設計部件，涵蓋即用FPGA設計的預綜合組件庫，且所有封裝均可根據需求進行修改，您也可以用PCB庫編輯器創建特定封裝。
2、Protel DXP簡體中文版破解版支持最多74層板設計，包括32層信號層；16層機械層；16層內部電源層；2層防焊層；2層助焊膏層；2層絲印層；2層鉆孔層（鉆孔導向及沖壓加工）；1層禁區層；1層多層信號層。
3、軟件新增了自動布線功能，采用了改進版Situs Topological Autorouting布線標準，大大提升了布線的通過率及準確度。
4、Protel DXP的快速電源電路標準限制了平行走線的長度，有助于滿足快速電源電路所需的網絡匹配精度，使設計變得更加簡便。
5、用戶可以在設計標準中針對各層板規定走線標準，包括最短長度、水平方向和垂直方向等。通過合理布局，自動布線的成功率極高，且完成后需調整的部分非常少，通常只需調整兩根斜向走線。
6、Protel DXP不僅支持電路的混合仿真，還提供了
