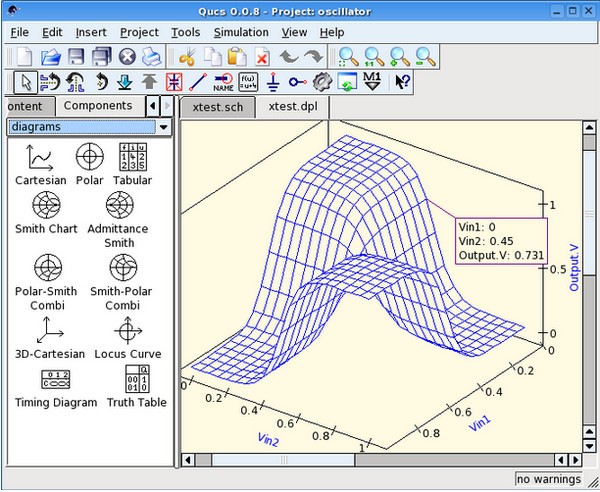

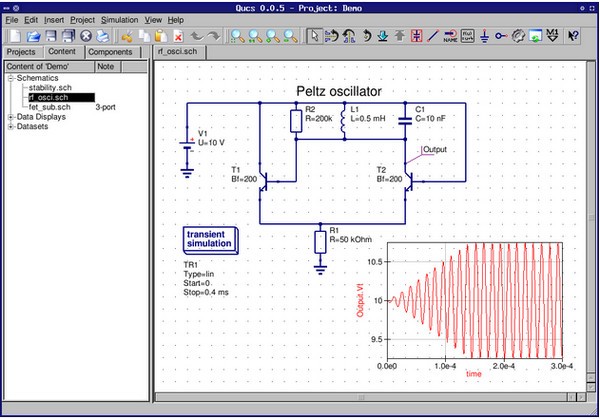

Qucs電路模擬器是一款功能強大的開源工具，擁有直觀的圖形用戶界面。作為一款免費的電路仿真軟件，Qucs支持多種電路分析類型，諸如直流、交流、S參數、以及諧波平衡分析等。它可以為模擬和數字電路組件提供反饋，支持包括S參數、AC/DC、瞬態、諧波平衡等多種仿真模式，還具備數字Sim卡的功能。Qucs電路模擬器因其豐富的功能和易用性，深受工程師和設計師的喜愛。

使用指南

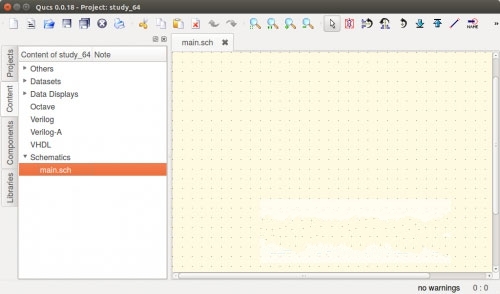

1. 啟動Qucs后，在Verilog標簽下并未顯示任何文件。此時，只需將需要的.verilog文件復制到Qucs中，軟件會自動識別并導入。

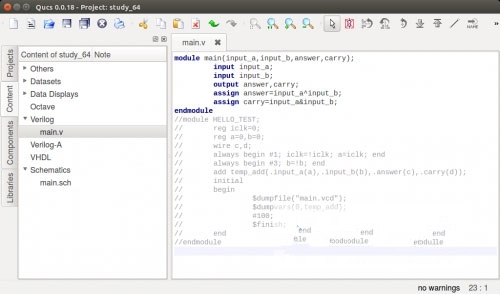

2. 這是一個Verilog半加器代碼。此時，Qucs已經成功識別了文件。如果未能自動刷新，可以通過點擊項目名重新加載。

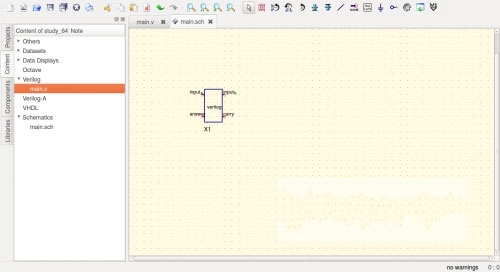

3. 點擊文件main.v后，將鼠標移至原理圖界面，您會看到一個子電路圖，帶有四個端口，這正與程序中定義的輸入輸出一致。Qucs的界面非常清晰且美觀。

4. 接下來，進行數字電路仿真。

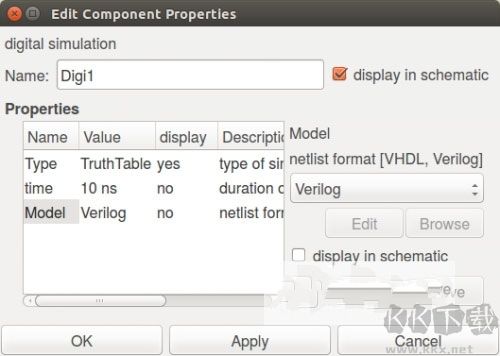

5. 在進行數字仿真時，記得將仿真模型設置為Verilog。Qucs也支持VHDL代碼的仿真，這為用戶提供了更多選擇。

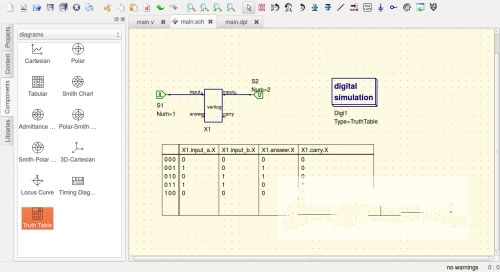

6. 完成設置后，點擊“OK”以保存并啟動仿真。最后，通過真值表來驗證半加器電路的正確性。

這就是關于Qucs電路模擬器的簡要介紹，感謝KK下載小編為大家?guī)磉@一有用的工具。
