STM32CubeMX是ST發布的一款芯片配置工具，軟件通過親和的圖形界面生成初始化代碼，能夠大大減輕開發工作、時間以及經費，本工具幾乎覆蓋了STM32全系列芯片，是功能非常強悍的芯片配置軟件。希望KKx分享給大家的這款芯片配置工具能夠幫到大家！

STM32CubeMX使用方法

1.新建工程

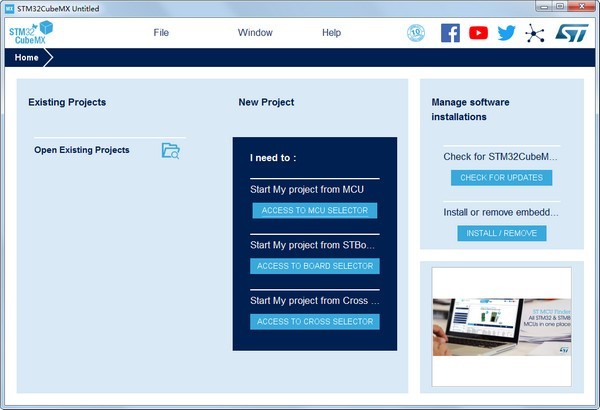

打開STM32cubeMX軟件，點擊New Project。選擇對應開板MCU（STM32F429IG LQFP）。

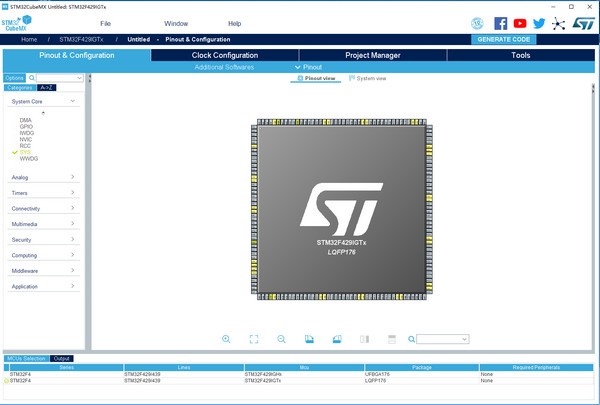

選擇工程后進入工程界面，如下圖所示

2.  配置外設。

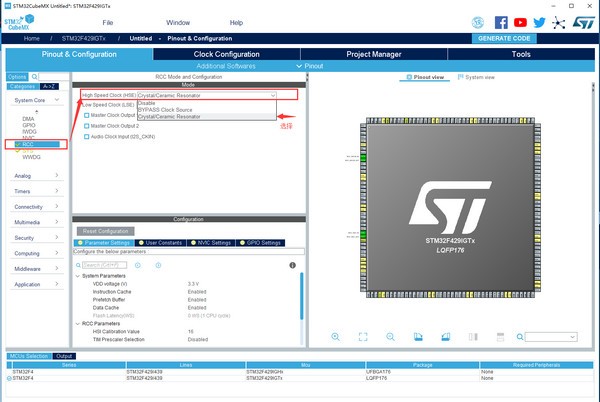

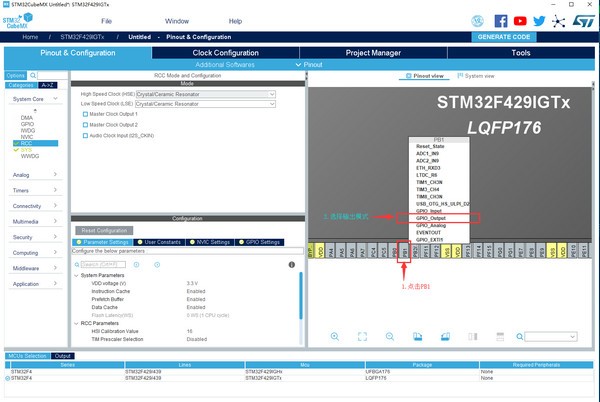

RCC設置，選擇HSE(外部高速時鐘)為Crystal/Ceramic Resonator(晶振/陶瓷諧振器)

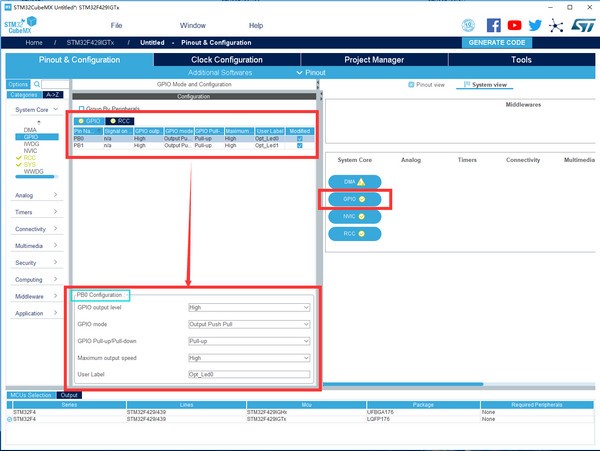

GPIO口功能選擇，PB0,PB1為LED1-LED2.找到對應管腳設置為GPIO_Output模式。就會從灰色狀態變?yōu)榧せ畹木G色狀態（黃色引腳為該功能的GPIO已被用作其他功能，可以忽略。綠色表示管腳已使用）

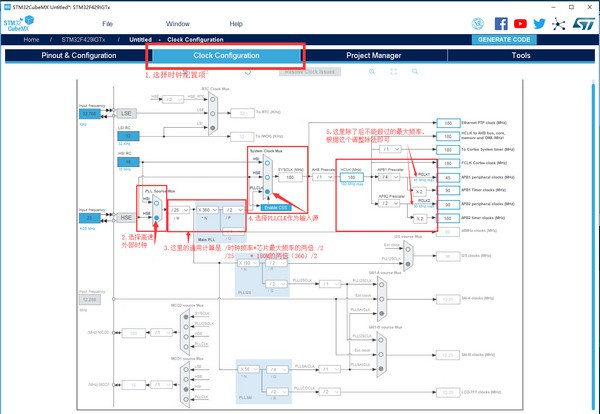

3. 時鐘配置www.kkx.net

時鐘配置采用圖形配置，直觀簡單。各個外設時鐘一目了然。STM32F429最高時鐘為180M，此處只有在HCLK處輸入72，軟件即可自動配置。（RCC選擇外部高速時鐘）。

4.功能外設配置

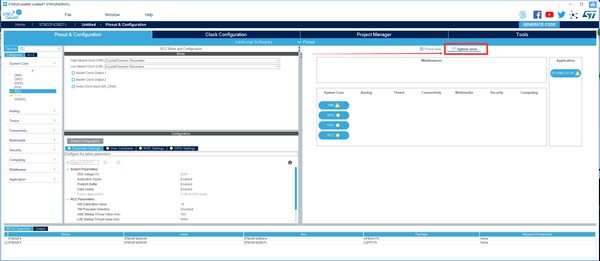

相比于舊版，新版的功能設置界面比較隱藏. 名字：System view 在右上方（熟悉的功能界面又顯示出來了）就是長了點

在配置框我們可以看到有幾個區域，分別對應的功能設置如下

此工程中DMA沒用的不用配置，NVIC（嵌套中斷向量控制器(Nested Vectored Interrupt Controller)）配置中斷優先級。RCC不用配置。

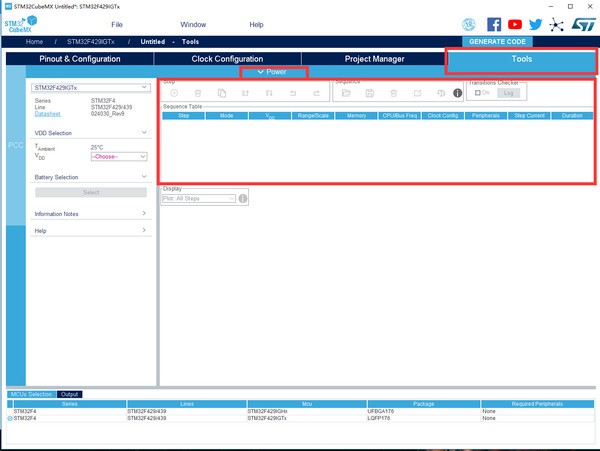

4.  功耗計算

這個根據配置的外設計算功耗，不用理會。

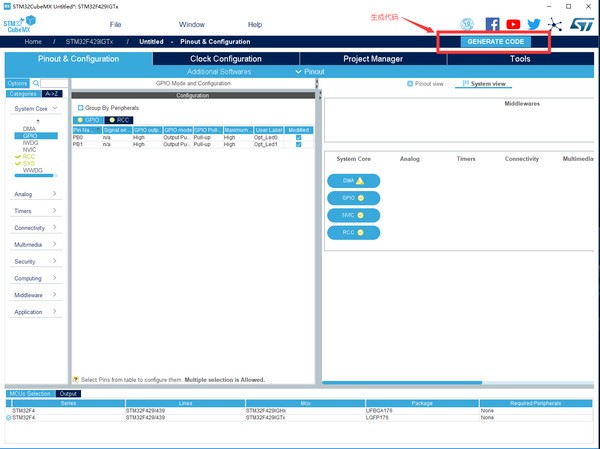

5. 生成工程報告

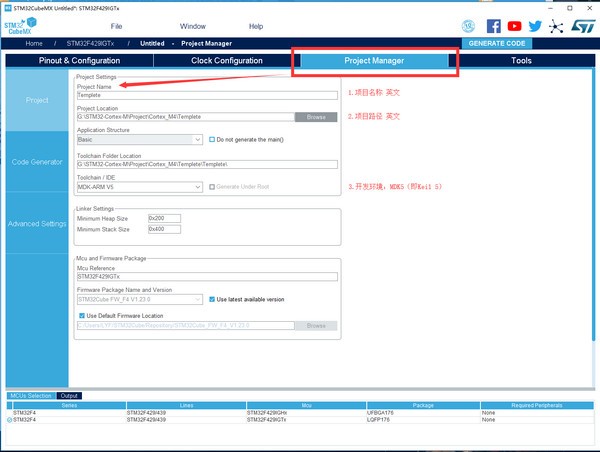

輸入工程名，選擇工程路徑（注意不要出現中文，否則可能出錯）。工具鏈/IDE選擇MDK-ARM V5。最后面可以設置堆棧大小，此處默認不作修改。

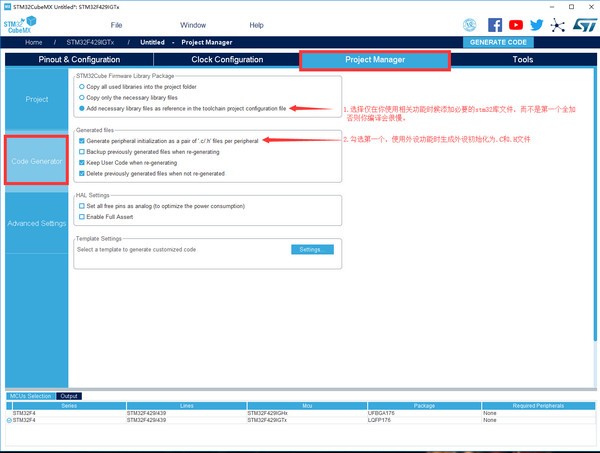

在Code Generator中找到Generated files框，勾選Generated periphera initialization as a pair of ‘.c/.h‘ files per IP。外設初始化為獨立的C文件和頭文件。

點擊Project –>Generate Reports或者點擊快捷圖標生成報告。系統會提示先創建一個工程項目。點擊Yes設置工程。

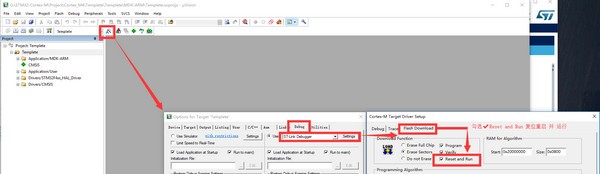

生成完以后，OpenProject 然后進入Option，選擇Debugger分支，下載器選擇ST-LINK，同時修改里面的選項每次下載后自動重啟。保存關閉工程再打開即可開始你的開發之路。

STM32CubeMX特色

它涉及了ST商品的每一個系列產品除開STM8，服務平臺包含了STM32Cube硬件配置抽象層(一個STM32抽象層嵌入式開發，保證在STM32系列產品利潤最大化的便攜式)和一套的中間件部件(RTOS,USB,FatFs,TCP/IP,?Graphics,這些).
形象化的STM32微控制器的選用和時鐘樹配備
微控制器圖形界面配備外部設備和中間件的作用方式和復位主要參數
C代碼生成新項目遮蓋STM32微控制器的復位合乎IAR?，Keil的?和GCCc語言編譯器。
針對設計產品，它毫無疑問便捷了企業產品的統一管理方法變成很有可能，而已不是一團亂的公司開發設計狀況.節約了很多管理時間。

以上便是KK下載小編給大家分享介紹的STM32CubeMX芯片配置工具！
