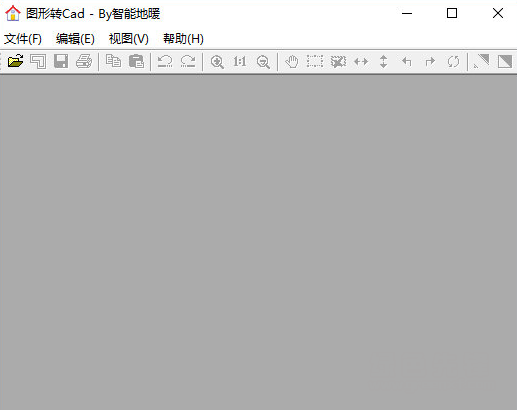

圖片轉cad軟件使用教程

1. 打開圖片：

選擇“文件/打開”菜單項，

或者點擊工具條上的“打開”圖標。

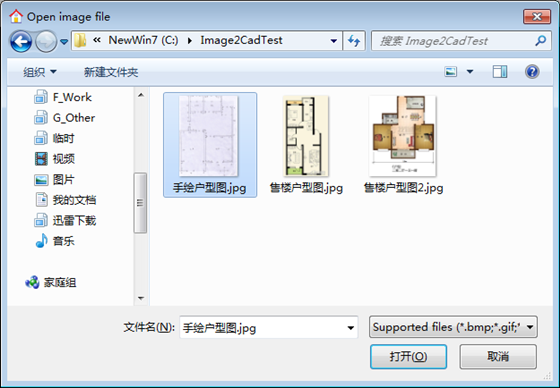

在“打開文件”對話框中，選擇一個圖片文件進行打開，如下圖所示：

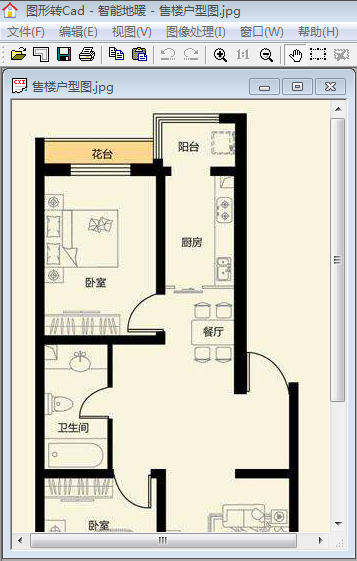

圖片打開后，將會顯示在預覽窗口中。

2. 導出為Cad文件：

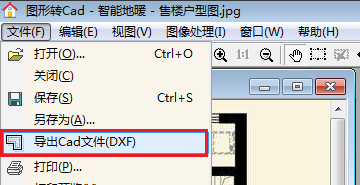

通過菜單“文件/導出Cad文件(DXF)”進行操作，

或者點擊工具條上的第二個圖標：

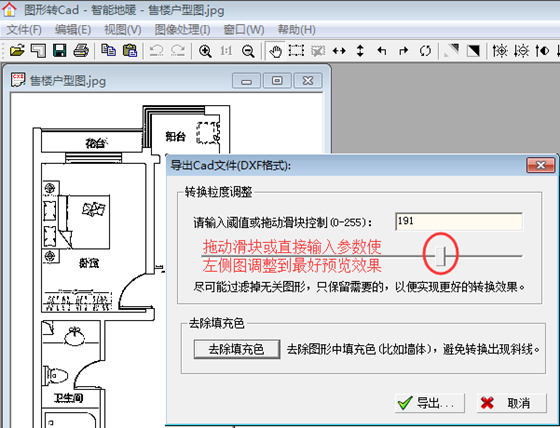

彈出的導出Cad文件預覽窗口如下：

使用“轉換粒度調整”來設定顏色處理的閾值，通過拖動滑塊或輸入數值以優化預覽效果（去除不必要的裝飾，保留主要結構如墻體）。

“去除填充色”按鈕可處理填充的墻體或柱子，將其轉換為非填充狀態，以避免轉換后的線條出現傾斜。

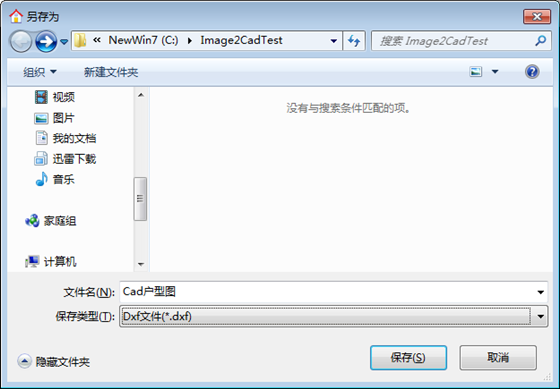

調整好預覽圖后，點擊“導出”按鈕，選擇保存位置以保存導出的Cad文件（dxf格式）。

保存完成后，程序會詢問是否直接打開導出的Cad文件，

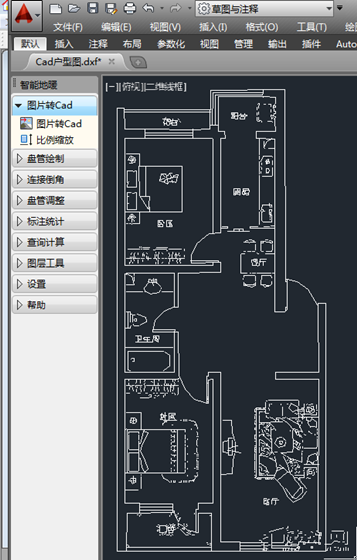

如果Cad軟件已安裝，選擇“是”即可直接打開文件。如圖：

注意：若在Cad中看不到圖形，可能是因?yàn)閳D形坐標不在當前視圖內。可以通過雙擊鼠標滾輪或在命令行輸入“Z”并按空格鍵，再輸入“A”并確認，來查看全部圖形。

3. 比例縮放：

在轉換后的戶型圖中繪制盤管或進行其他設計時，可能需要調整比例。由于原始圖片不包含單位信息，通常需要將圖片轉換到Cad中以毫米為單位的尺寸。

使用智能地暖菜單中的“比例縮放”命令，該命令類似于Cad的縮放命令Scale。

運行命令后，按照提示選擇所有圖形，指定一個縮放基點（如戶型中心或其他點），并輸入縮放比例。

可以先測量某房間的實際尺寸，再用實際尺寸（轉換為毫米）除以Cad中量取的數值來獲得所需的縮放比例。

在輸入縮放倍數時，也可以使用“R”關鍵字進行參照方式，先在圖形中指定一段長度，再輸入實際長度。

4. 繪制地?zé)岜P管：

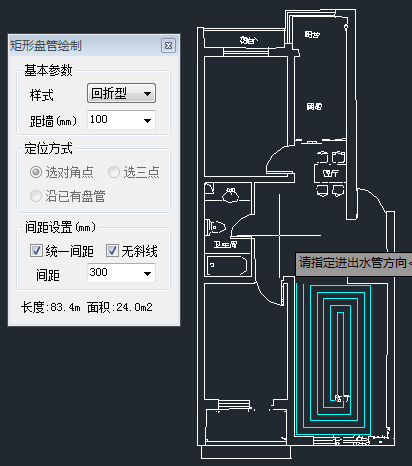

調整圖形比例后，刪除不必要的裝飾，即可開始繪制地?zé)岜P管，如下圖所示：

圖形處理：

一般情況下，可以按照上述步驟直接轉換圖片。如果需要特殊處理，可以使用“圖像處理”菜單中的相關功能進行處理后，再導出Cad文件，以獲得更好的轉換效果。

圖片轉cad軟件功能介紹

＃一鍵矢量化，完全自動化，使用簡單。

＃提供多種微調選項，適合有經驗的用戶。

＃基于柵格矢量化的研究成果，包括Zhang-Suen和Stentiford方法及Canny算子邊緣檢測。

＃結合最新研究成果，提供最佳效果。

＃支持電弧識別，平滑圓弧處理圖像中的彎曲部分。

＃強大的地理配準功能，確保圖像經過縮小、旋轉、平移和傾斜校正后適合CAD/GIS/數控系統。

＃支持?jǐn)?shù)字化和矢量編輯。

?？梢灾付?jí)別，為3D CAD/GIS系統準備輸出載體。

＃提供多種圖像預處理功能，幫助優化圖片效果。

＃處理大圖像非?？焖俑咝?。

＃綜合全面的幫助工具。
