Section制圖工具是一款由mapgis設計的專業圖紙工具，具備強大的圖形編輯功能。從圖紙初步繪制到最終地圖模型輸出，它能夠?yàn)楦鞣N地質環境提供相應的方案措施。Section擁有全面的繪圖工具，支持CAD與mapgis格式轉換，并能與Excel結合，實現豐富的數據溝通功能，是一款極其強大的圖形制作軟件。

Section安裝

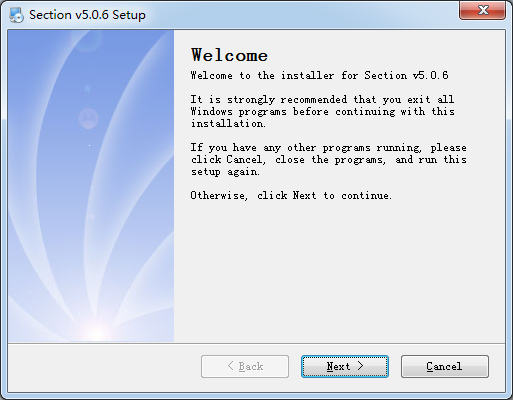

1. Welcome
歡迎使用Section v5.0.6安裝程序
建議在繼續安裝前退出所有Windows程序。
如果有其他程序運行，請點擊取消，關閉程序后重新運行此安裝程序。
否則，請點擊下一步繼續。

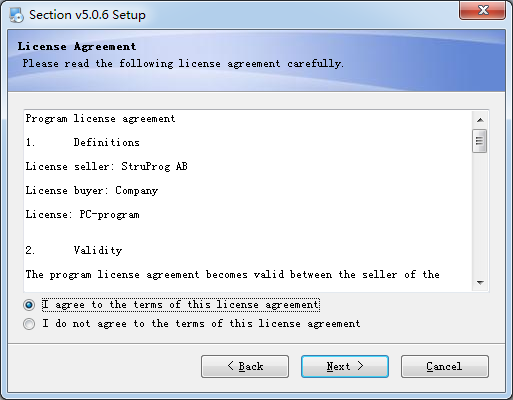

2. License Agreement
請仔細閱讀以下許可協議。
點擊下一步

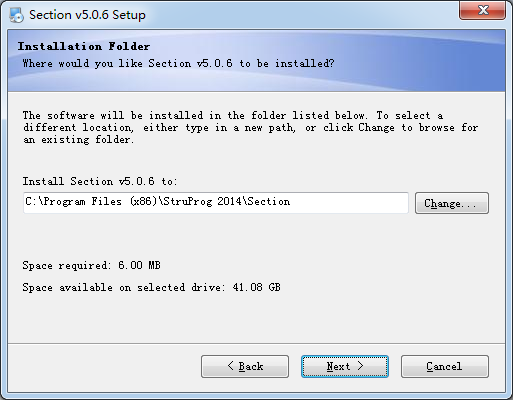

3. 點擊瀏覽選擇安裝位置

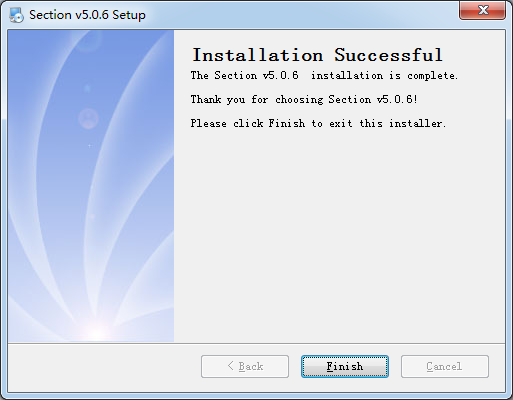

4. 完成安裝后，點擊Finish即可成功安裝

Section使用

1. 使用Section打開工程文件，設為編輯狀態，接著對地形等高線文件進行高程賦值—新建線屬性高程字段（原MapGis中需此操作，使用Section的剖面圖菜單下的自動賦高程功能則無需新建此字段）。
2. 將等高線和地質區文件設置為當前編輯文件狀態：勾選文件名前的復選框。
3. 選擇菜單剖面圖-讀取地形數據（目前有三種方式，這里選擇拉線讀?。?，沿勘探線從開始處拉到末端，將彈出設置基本數據對話框（如下圖所示）。注意地形圖和剖面圖的比例尺，默認為1:5000和1:2000。如果比例尺不同，請修改為所需的比例尺。最低標高默認值為-1，表示軟件自動計算最低標高，也可根據情況自行調整。
4. 確定后，可以拉直線，按住鼠標左鍵移動到所需位置后（可用滾輪放大縮?。?，松開鼠標左鍵。會彈出存儲數據成功對話框，點擊確定后，地形圖上會出現一條紅色剖面線。
5. 選擇讀取鉆孔數據，在鉆孔位置點擊，左側會出現鉆孔數據輸入對話框?？咨顔挝粸閷?shí)際米。
6. 點擊存儲后，鉆孔數據將被保存。若有其他鉆孔，請繼續點擊其他位置輸入數據，完成后點擊退出。
7. 輸入探槽數據。選擇讀取探槽數據，在探槽起點點擊，會出現探槽數據輸入對話框，輸入數據后，點擊存儲。如果有其他探槽，請繼續點擊輸入數據，完成后點擊退出。槽探長度單位為實際米。
8. 選擇讀取地質信息后，底部會自動打開地質信息窗口。在這里，你可以修改地層產狀、地層花紋、顏色、界線、接觸關系及接觸產狀。按照順序修改（雙擊可見閃爍區），修改后點擊存儲-退出。
9. 最后，選擇菜單剖面圖-圖切剖面，剖面圖將生成，此時會出現保存路徑設置對話框，設置好后點擊確定。剖面圖繪制完成。
10. 之后的工作是對繪制的剖面圖進行數據添加和圖面修飾。

Section功能

1. 通過制圖工具集，自動或半自動生成制圖數據，遵循制圖規則。
2. 高效調度和快速顯示三維場景中的大量高程數據、影像數據、各種景觀模型和地質體模型。
3. 提供專業的地質體分析工具，實現多種地質體切割及隧道模擬。
4. 以多時態歷史數據動態模擬目標對象的時空演變過程。
5. 允許用戶快速擴展平臺功能模塊，適應新的三維應用。
6. 提供一個功能全面、性能穩定、易用的制圖平臺。
7. 支持多尺度、多源、異構二三維空間信息圖形設計。

Section特色

1. 與Excel深度集成，實現強大且豐富的數據溝通功能。
2. 圖形可以在不同項目、不同文檔、不同時間和位置之間自由復制。
3. 方便的圖例選擇、修改和排版操作，可定制用戶圖鑒及應用；簡便的圖切模型操作。
4. 完成CAD與MapGis數據格式轉換，按原涂層或點線面類型輸出為MapGis格式。
5. 柱形圖地質環境數據收集系統使用Microsoft Access的MDB格式輸入，自動計算生成符合國家標準的MapGis格式地質圖件。
6. 支持加載原MapGis花紋庫和AutoCAD花紋庫，支持花紋視角漸變色填充，增強區塊鏈圖、條形圖、儲藏量核查、水體堆積物和土壤層化探自動編號等專題圖功能。
