Section圖件制作軟件是一款具有強大圖形編輯功能的圖片編輯器，能夠?qū)Ω鞣N地質環境做出相應方案措施。這款編輯器不僅能為用戶帶來更多的創作靈感，還能夠有效提升圖件的制作效率，并能夠?qū)AD與mapgis之間的格式進行轉換。

Section圖件制作軟件使用教程

1、用Section打開工程文件，把所有文件設為編輯狀態，然后對地形等高線文件進行高程賦值--新建線屬性高程字段(原MapGis需要這樣做，用Section剖面圖菜單下的自動賦高程不需新建此字段(拖動操作))。

2、把等高線和地質區文件設為當前編輯文件狀態:即點擊勾選文件名前的復選框。

3、選擇菜單剖面圖-讀取地形數據(現有3種方式，此選拉線讀取)，沿著勘探線從開始處拉線到末端出現設置基本數據對話框(如下圖)，這里要注意地形圖比例尺和剖面圖比例尺，默認是1:5000和1:2000。如果不是這個比例尺，改成你需要的比例尺。最低標高默認為-1，表示由軟件自動計算最低標高。也自己看情況調整。

4、點確定后，就可以拉直線了，點鼠標左鍵，不要松開鼠標左鍵，移到你要的地方后(可用滾輪放大縮小)，松開鼠標左鍵。會彈出存儲數據成功對話框。點確定后，會在地形圖上出現一條紅色的剖面線。

5、選擇讀取鉆孔數據后，在鉆孔的位置點擊一下會在左側出現鉆孔數據輸入對話框?？咨顔挝粸閷嶋H的米。

6、點存儲，就會存儲這個鉆孔的數據，如果你還有鉆孔，就繼續在另外一個鉆孔位置點擊一下，輸入數據，點存儲，如果沒有了，就點退出。

7、輸入探槽數據。選擇讀取探槽數據，在探槽起點的地方點擊一下，會出現探槽數據輸入對話框，輸入數據后，點存儲，如果還有探槽，就再到另外一條探槽起點點擊一下，輸入數據，點存儲，如果沒有探槽了，就點退出。槽探長度單位為實際的米。www.kkx.net

8、選擇讀取地質信息后，會在底部自動打開一個地質信息的窗口。在這里你可以依次修改地層產狀，地層花紋，顏色，界線，接觸關系和接觸產狀。自己根據順序(雙擊可看見區閃爍)修改就是。這里具體就不修改，然后點存儲-退出。

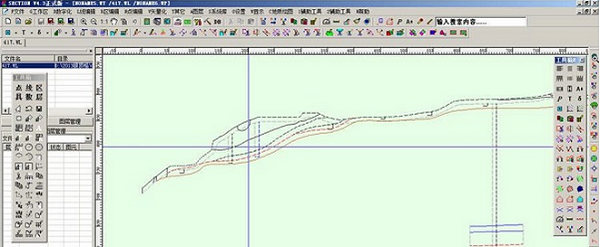

9、最后，選擇菜單剖面圖-圖切剖面后，剖面圖就出來了，這時會出現保存路徑設置對話框，設置好后點確定。剖面圖畫好了。

10、剩下的工作就是對畫出的剖面圖進行添加數據和修飾圖面了。

Section轉換成cad

1、安裝一個mapgis的插件“section”，很小的一個插件，可以在網上下載，功能很多，用起來非常方便。一會轉cad要用到這個插件。

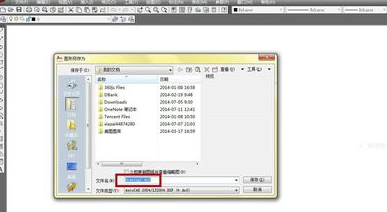

2、新建一個空白的cad（直接打開cad軟件就行），另存為.dxf格式，最好存成2004版本的，文件名字隨便寫都可以，例如“轉cad.dxf”。然后關閉cad，一定要關閉。

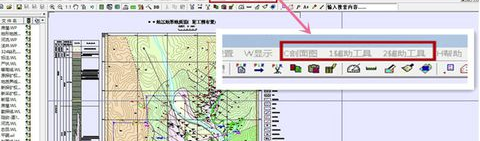

3、用section軟件打開你需要轉換的圖（section打開的圖界面和Mapgis一樣，只是菜單欄會多3個菜單，用section打開的圖移動、縮放和cad操作一樣，非常方便）

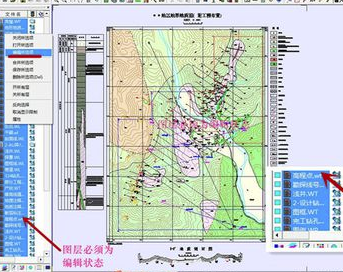

4、確保左邊工作臺中所有圖層處于“編輯”狀態，如下圖，處于“打開”狀態的圖層轉換成cad之后是沒有的，一定設置成編輯狀態。如果有不需要轉換的圖層，可以關閉。

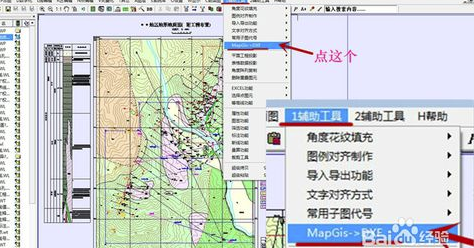

5、菜單欄找到“1輔助工具”——下拉菜單“Mapgis--DXF”——點擊后彈出對話框。

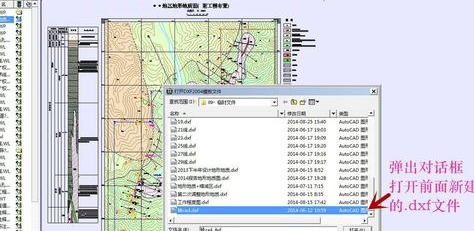

6、在彈出的對話框中選擇步驟2中新建的“.dxf”文件“轉cad.dxf”，自動轉換，轉換完成后在"轉cad.dxf”所在的文件夾中會自動生成一個“轉cad1.dxf”文件。

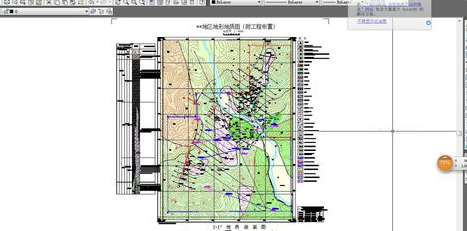

7、打開“轉cad1.dxf”，這時你看到的是空白，雙擊鼠標滾軸，圖就出來了，然后再另存為“.dwg”格式（直接點保存）。轉換出來的部分字體大小、圖案有時候會失真，調整一下即可。

Section圖件制作軟件功能

1、通過制圖工具集，基于制圖規則自動、半自動生成制圖數據。

2、實現三維場景中海量高程數據、影像數據、各種景觀模型、地質體模型的高效調度與快速顯示。

3、提供進一步專業的地質體分析工具，實現多種地質體切割、隧道模擬。

4、能夠以多時態歷史數據動態模擬的方式來描述目標對象的時空演變過程。

5、供用戶快速的擴展平臺功能模塊以適應新的三維應用。

6、提供一個功能全面、性能穩定、簡便易用制圖平臺。

7、多尺度、多源、異構二三維空間信息圖形設計。

Section圖件制作軟件特色

1、Section最新版本與Excel融合完成強勁豐富多彩的數據信息溝通交流作用。
2、圖型能夠在不一樣工程項目中間、不一樣文檔中，不一樣時間，不一樣部位隨意拷貝。
3、便捷的圖例撿取、改動、排版設計操作，可隨意定制客戶圖鑒及應用;簡易的圖切模型操作。
4、也有完成了CAD與MapGis數據信息格式的轉換，按原涂層或點線面種類輸出為MapGis格式。
5、柱形圖地質學數據收集系統軟件選用MicrosoftAccess的MDB格式入錄，全自動測算繪圖合乎國家標準的MapGis格式地質圖件。
6、完成載入原MapGis花紋庫及AutoCAD花紋庫，花紋視角漸變色添充。提升區塊鏈圖、條形圖、儲藏量核查、水體堆積物和土壤層化探自動編號等專題講座圖等功能。
