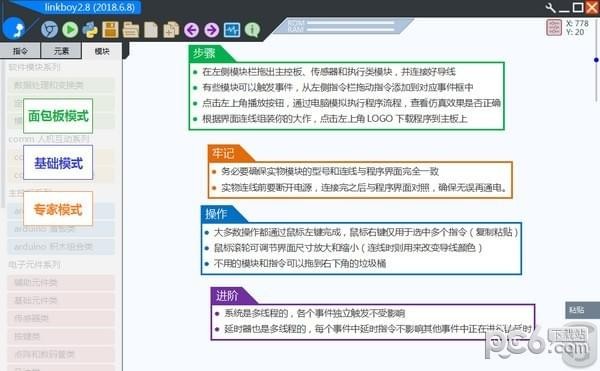

Linkboy是一款圖形化編程仿真平臺，通過鼠標交互拖拽快速搭建編程邏輯，擁有所見即所得的可視化界面，獨一無二的模擬仿真功能，是開源免費的創客教育神器，只需通過鼠標交互拖拽即可快速搭建編程邏輯，適用于中小學開展創客教育，讓您對需要使用的各種模塊、元素、符號等選擇，是開源免費的創客教育神器。

特色

所見即所得的連接界面
確保您的實物模塊連接和軟件界面連線一致, 基于您的界面模塊連接, 軟件為您打包好全部底層資源
面向?qū)ο?事件觸發編程
基于傳感器事件觸發的編程方式, 選擇合適的指令去控制電子模塊, 構建邏輯流程實現作品功能
獨一無二的模擬仿真功能
無需下載至硬件, 可直接在軟件界面上模擬運行用戶的程序流程, 界面仿真直觀易懂

使用方法

我們首先學習了解linkboy編程軟件的使用方式。我們先做一個閃燈程序體驗一下。程序效果是arduino主板控制一個LED燈，通過程序邏輯控制LED燈點亮、熄滅，反復不停，實現閃爍效果。

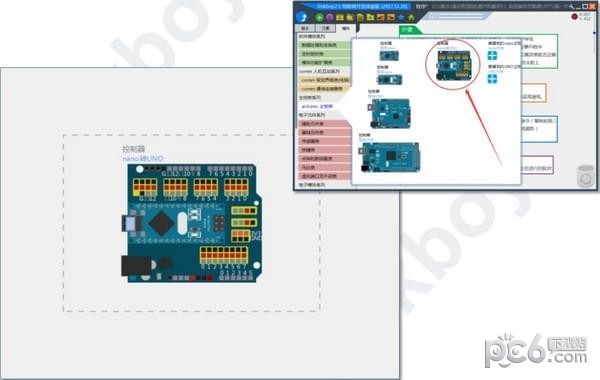

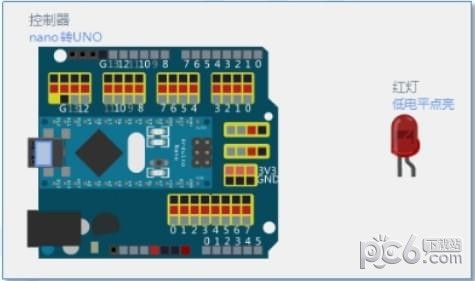

運行l(wèi)inkboy軟件，點擊naono-UNO轉接板添加到界面

尋找指示燈模塊

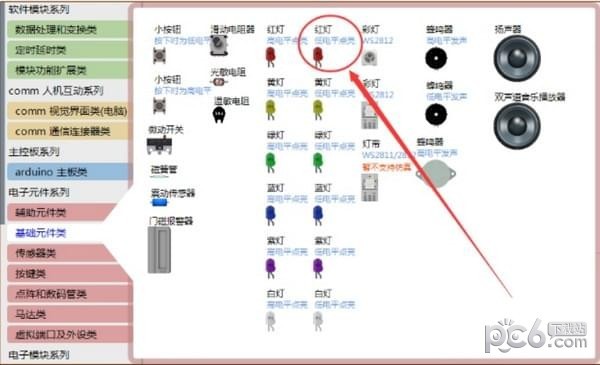

指示燈模塊在電子元件系列里邊的基礎元件類，共有紅黃綠藍紫和白等6種顏色的指示燈，選擇一個指定顏色的燈，鼠標左鍵點擊可以添加到編程界面中

鼠標左鍵點擊指示燈模塊可以添加到編程界面www.winwin7.com

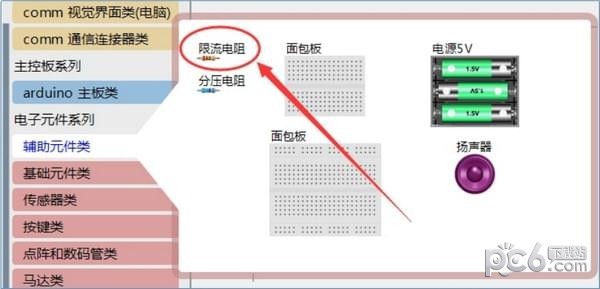

尋找限流電阻
LED指示燈不能直接連接到主板上，需要通過一個限流電阻降低電流。限流電阻在電子元件系列里邊的輔助元件類，共有限流電阻和分壓電阻兩種。鼠標左鍵點擊可以添加到編程界面中

鼠標左鍵點擊限流電阻可以添加到編程界面

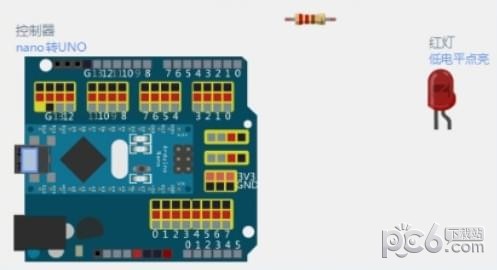

指示燈模塊連線

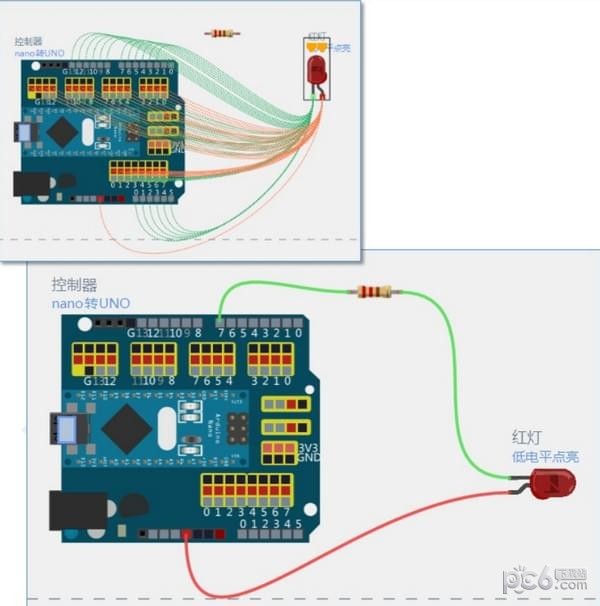

指示燈模塊拖進來后我們需要把它和主控板連接起來。鼠標放到指示燈模塊的端口上，界面會給出提示線條，根據提示線條任意連接即可。

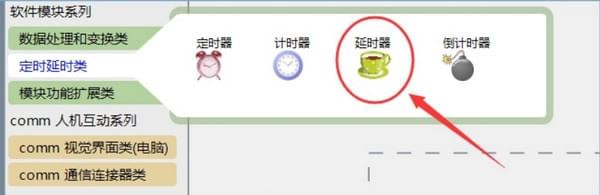

尋找延時器模塊

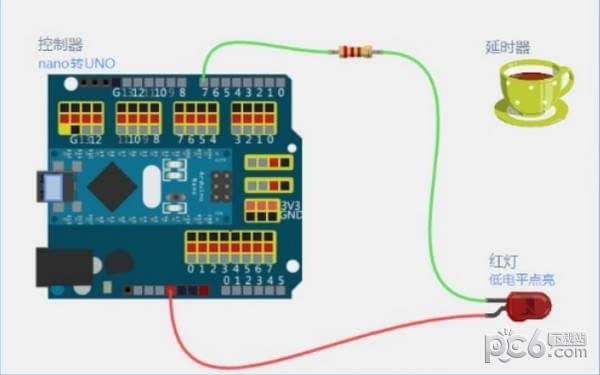

我們已經把指示燈模塊拖進來并連接好，那么要做一個每秒鐘閃爍一次的閃爍燈，我們還需要時間相關的模塊。這個時間模塊就是延時器，它在軟件模塊系列里邊的定時延時類。鼠標左鍵點擊可以添加到編程界面中

鼠標左鍵點擊延時器模塊可以添加到編程界面

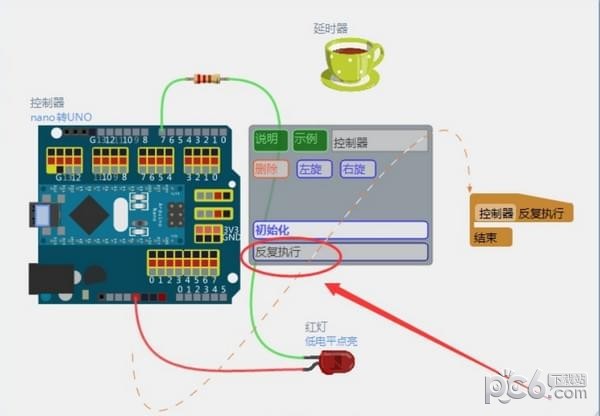

添加事件框
我們所需的模塊已經全部添加完成，那么接下來就可以開始添加事件框了，只需鼠標點擊模塊，在彈出的右側窗口中，選擇“初始化”或者“反復執行”。當對應的事件發生時，系統就會執行事件框里邊的程序指令。

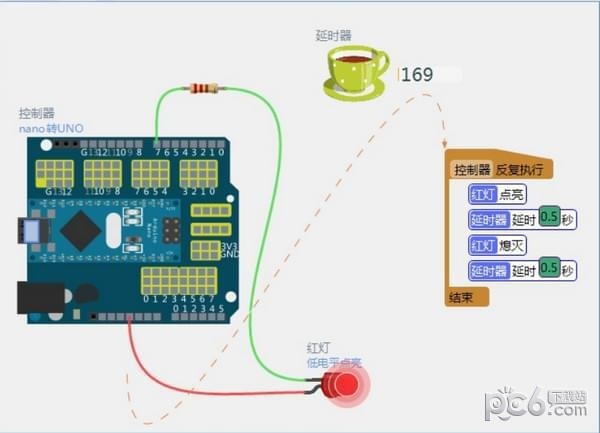

編輯程序邏輯
添加完事件框之后，那么接下來就可以開始添加和編輯指令了。添加指令有三種方法：
·通過點擊左側“指令”欄的“模塊類功能指令”
·點擊已存在指令左側的小箭頭會復制出一條相同的指令
·通過鼠標右鍵選中多個指令后，點擊軟件右側“備份”按鈕可以復制選中的指令

程序下載驗證

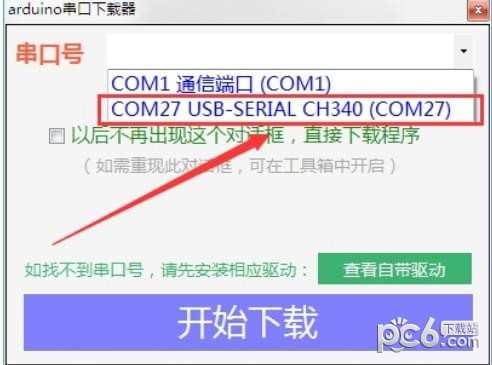

當我們編輯好程序之后，就可以開始硬件搭建了。按照軟件里的連線，連接好硬件模塊，然后點擊軟件左上角的LOGO出現一個串口選擇框，點擊選擇帶有CH340字樣的串口，點擊“開始下載”等待進度條走完即完成。

如果沒有CH340串口號出現，一般是電腦上沒有安裝過USB驅動。請按照下一頁步驟裝好驅動再開始下載。
安裝驅動

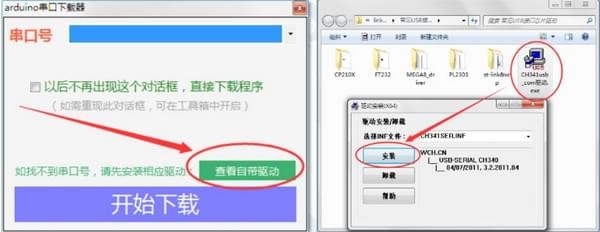

通常第一次安裝和運行l(wèi)inkboy，需要安裝驅動才能正常下載程序。點擊軟件左上角LOGO，在出現的下載框中點擊“查看自帶驅動"，在出現的文件夾中找到如圖的CH340驅動程序，雙擊出現界面后，點擊“安裝”按鈕，稍等片刻彈出“驅動安裝完成”即可。如果安裝失敗，請查看電腦配置（32位，64位）及操作系統版本，上網搜索相對應的CH340驅動安裝。

使用方法

1、arduino兼容系統
增加arduino兼容系統，現在可以通過digitalWrite函數控制界面的LED亮滅了，也可以通過digitalRead讀取按鈕的狀態。例如以下程序可以實現一個流水燈：
可以查看對應的代碼：
需要注意：目前只有藍色名字的模塊才是支持arduino兼容系統的，如各類LED，按鈕等。后續會逐步將其他模塊也升級為支持arduino兼容系統。本目錄下的 Arduino體系編程案例 文件夾有一些示例：
2、查看模塊驅動程序文件夾
新增了查看各個模塊的驅動程序功能，放在了模塊的“信息”按鈕中。例如我們要查看LED燈的驅動程序，如下：
點擊打開按鈕打開LED的驅動程序文件夾，進入 driver 文件夾查看對應的代碼文件。一般是 Pack.txt。此功能有助于用戶了解各個模塊的底層工作原理。
3、遙控器/示波器功能：
通過串口通信模塊可以用來將傳感器的數值發送到電腦上查看，但我們還有另一種更為簡單的調試手段，那就是軟件自帶的神奇功能——調試模式。這次對調試模式做了改進，例如我們要查看一個光照傳感器的數值，首先按照如下圖拖進來光敏電阻模塊，并編寫對應的程序：
注意我們添加了一個臨時的變量N，不斷加1，主要是用來展示調試模式下既可以看到傳感器的數值，也可以看到變量的實時值。
接下來，需要至少下載過一次程序到主控板上，然后點擊“遙控器”按鈕：
點擊“打開示波器”，即可看到軟件界面上顯示了傳感器和變量的實時值。當用手遮擋光線時候，傳感器數值曲線會對應變化：
本次也新增了遙控器功能，在下載程序之后，可以通過遙控器對各個外設模塊的功能指令進行交互式執行，方便逐個檢查模塊的好壞，驗證模塊功能。點擊遙控器界面的指令列表，可以控制實物上對應模塊的指令執行一次。（在使用遙控器之前，最好先下載一次程序到主控板上）。另外遙控器也能在仿真模式下使用。
