BIM FILM虛擬施工系統是一款融合BIM技術與游戲級引擎技術的工具，旨在通過動畫方式幫助用戶展示建筑項目方案，從而便捷地進行施工方案的評審。該系統支持多種施工場景，且完全免費使用，歡迎下載體驗！

BIM FILM使用教程

首先，在Revit中創建所需的鋼柱、鋼梁模型以及絲杠對接器模型，使用Twinmotion插件導出為FBX格式文件。

1) 在Twinmotion插件的導出設置中，選擇按族合并。

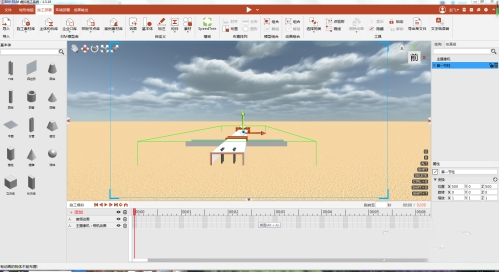

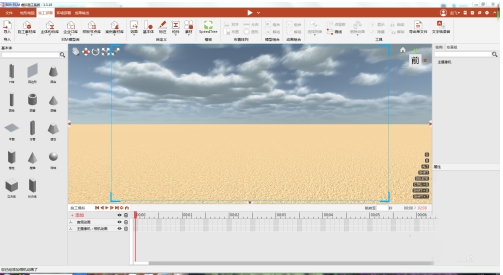

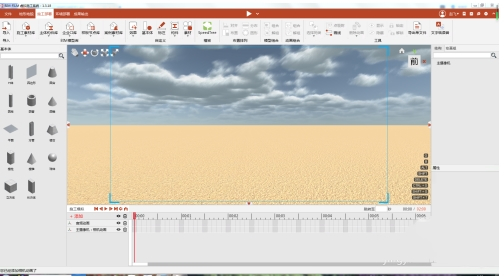

接著，打開BIM-FILM軟件，創建一個新場景。根據實際項目需求選擇地形，這里我們選擇土地，如下圖所示：

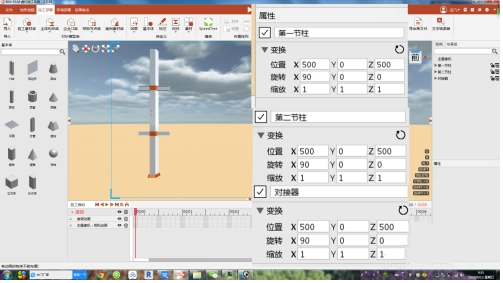

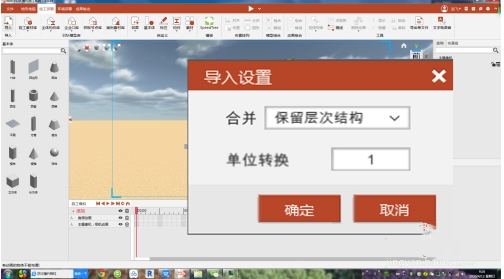

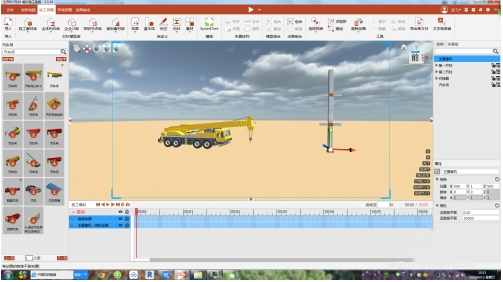

1) 將Revit導出的FBX文件導入到BIM-FILM中，導入設置選擇保留層次結構。請注意，Revit導出的FBX文件中的Z軸方向與BIM-FILM的Z軸方向不同，需要沿X軸旋轉90°，并在屬性欄中將X/Y/Z坐標調整為500/0/500（與主攝像機默認坐標對齊）。下圖展示了該過程：

1) 在素材庫中搜索“汽車吊”，選擇帶有可自定義動畫的版本并導入到動畫場景中。BIM-FILM內置了大量常用施工素材，包括人物、施工機械、主要構件等，像塔吊和汽車吊等施工機械支持自定義動畫。只需調節幾個參數，即可輕松制作符合施工工藝的動畫，從而節省了大量的建模時間，極大簡化了施工動畫制作，尤其是施工機械的動畫。

制作施工動畫

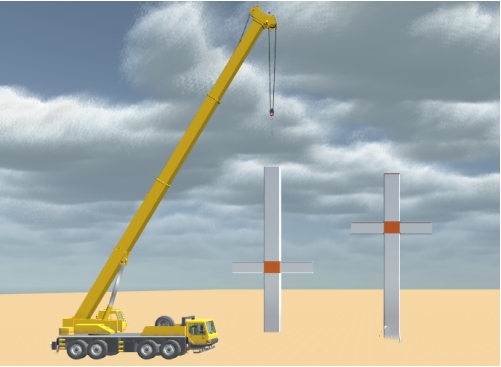

1) 吊裝第二節鋼柱：

a. 第二節鋼柱初始位置為水平放置在地面，汽車吊利用自定義動畫起吊，將鋼柱從水平狀態變?yōu)樨Q直狀態（通過鋼柱的旋轉與位移動畫實現）；

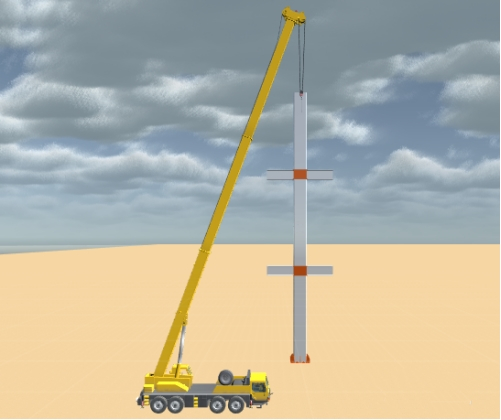

b. 設置鋼柱的跟隨動畫，目標為汽車吊的吊鉤，汽車吊將鋼柱提升至預定高度（通過汽車吊的自定義動畫實現）；

c. 接著，汽車吊向前移動一段距離（通過汽車吊的位移動畫實現），使第二節鋼柱與第一節鋼柱垂直對齊；

d. 最后，汽車吊卸下鉤子（通過汽車吊自定義動畫實現），完成第二節鋼柱與第一節鋼柱的對接。

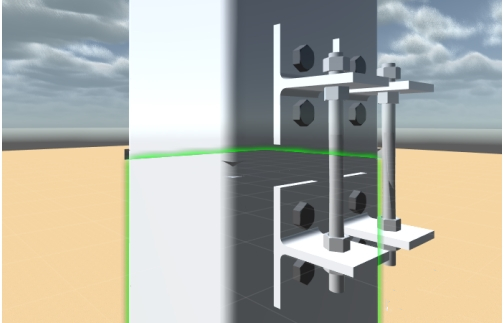

2) 安裝快速鋼柱絲杠對接器：www.kkx.net

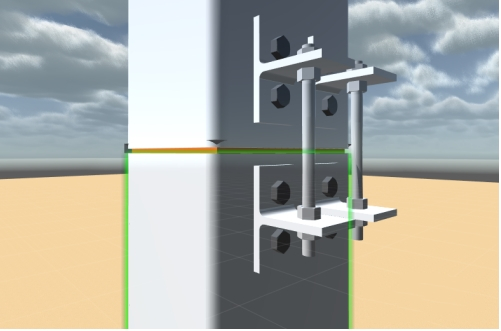

a. 將四個絲杠對接器分為前后兩組，安裝在兩節鋼柱的接合處（通過絲杠對接器的顯隱與位移動畫實現）；

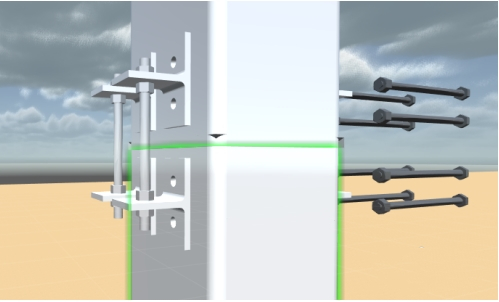

b. 使用四根高強度對拉螺栓將絲杠對接器和鋼柱固定（通過對拉螺栓的顯隱與位移動畫實現）；

3) 當汽車吊卸鉤后，吊車消失（通過吊車的自定義動畫與顯隱動畫實現）。

4) 調整第二節鋼柱的垂直度和高度：

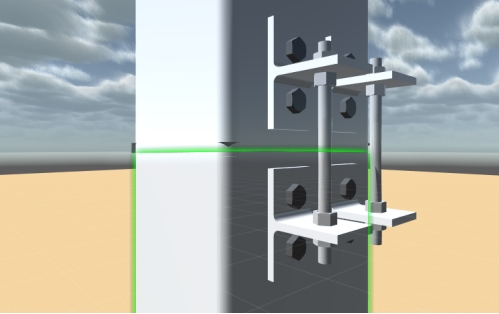

a. 松開緊固螺母（通過螺母旋轉和位移動畫實現）；

b. 使用扳手旋轉螺母，調整第二節鋼柱的垂直度和標高（通過螺母旋轉和位移動畫實現）；

BIM FILM常見問題

外部文件導入

1 問：如何將Revit模型導入BIM-FILM？

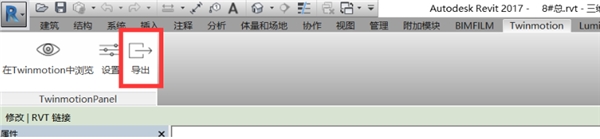

答：在Twinmotion插件中點擊導出，

2 問：如何將廣聯達GTJ軟件模型導入BIM-FILM？

答：在GTJ中導出IFC格式文件，然后在Revit中鏈接并導出為FBX格式，最后導入BIM-FILM。

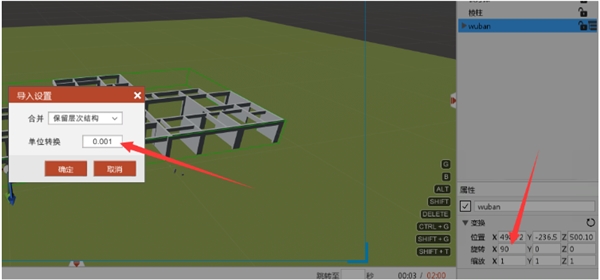

3 問：在導入Tekla導出的IFC或廣聯達場布的3DS文件時，遇到導入卡住或?qū)牒竽Ｐ筒伙@示的問題，如何處理？

答：由于Tekla和廣聯達場布的單位設置不同，導入時需要調整單位為0.001，并在導入后按X鍵旋轉90°，然后按F鍵聚焦模型，即可正常顯示。

1 問：如何在BIM-FILM中替換或添加模型材質？

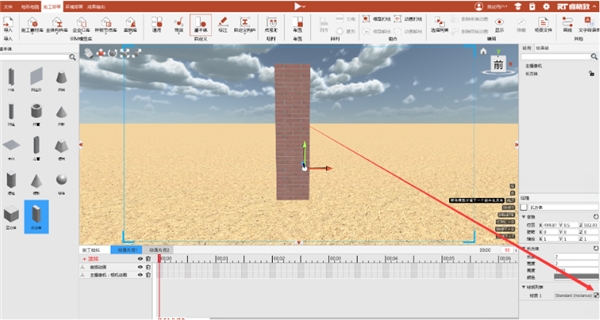

答：材質按鈕位置如下所示。

2 問：如果在模型庫中找不到所需模型，怎么辦？

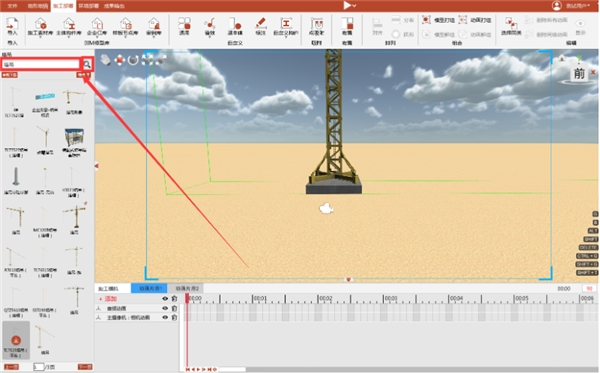

答：直接在搜索框中輸入模型名稱并點擊搜索，支持模糊搜索。

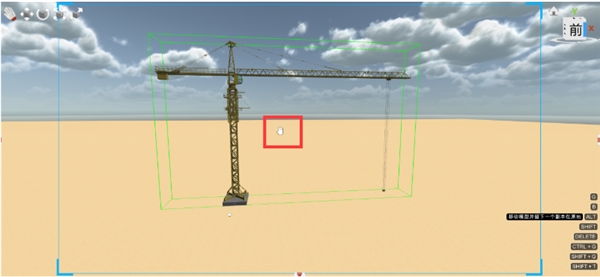

3 問：使用過程中，鼠標變?yōu)樾∈中螤?，無法移動物體，只能移動視角，如何切換？

答：點擊左上角視口工具，切換為移動狀態，或者按ESC鍵取消平移模式。
