Dynaform是一款廣泛應用于航空航天、汽車、家電等多個領域的鈑金設計分析工具，旨在為不同行業提供高效的模具設計和制作解決方案。該軟件可以幫助設計師輕松完成設計任務，顯著提升工作效率。本站為大家提供Dynaform v5.9.7中文破解版下載，軟件已經破解并可免費激活使用，非常適合學習鈑金設計的朋友下載體驗！

Dynaform破解版安裝使用指南

創建eta/DYNAFORM 數據庫

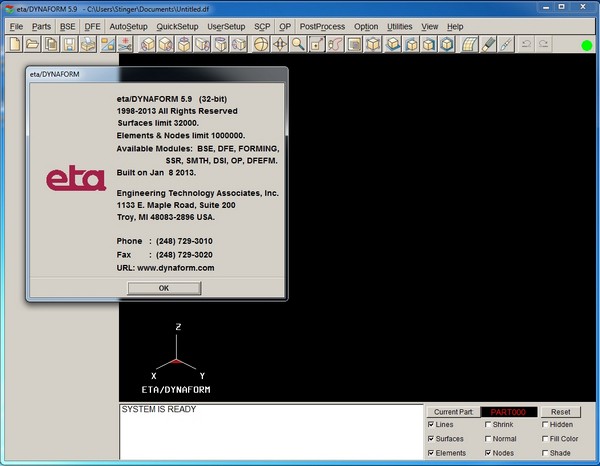

對于工作站或Linux系統的用戶，啟動DYNAFORM5.9時，在命令行輸入“df59”（默認命令）。而PC用戶則可以通過雙擊DYNAFORM 5.9（DF59）圖標或從程序菜單中選擇DYNAFORM來啟動軟件。啟動后，軟件會自動創建一個默認的空數據庫文件Untitled.df。用戶需要導入CAD或CAE模型進入數據庫，開始工作。

1. 在菜單中選擇FileImport，將文件類型更改為“LINE DATA (*.lin)”。插入安裝光盤，找到培訓輸入文件所在的目錄，打開其中的兩個文件：die.lin和blank.lin。依次點擊Import導入這兩個文件，然后選擇OK退出導入界面。導入完成后，確認屏幕顯示的模型是否正確，默認情況下，模型會以等軸視圖顯示在屏幕區域。

注意：不同操作系統下的圖標可能略有不同，工具欄的其他圖標功能將在后續章節中進一步介紹。用戶也可以參考eta/DYNAFORM的用戶手冊，了解工具欄中各個圖標的功能。

2. 保存數據庫到指定目錄。選擇菜單File Save as，輸入“dftrain.df”并點擊Save保存，完成后退出對話框。

數據庫單位設置

在菜單中選擇Tools Analysis Setup，選擇默認單位系統。默認單位為毫米、牛頓（Newton）、秒和噸（Ton）。默認的成型類型為雙動成型（toggle draw）。用戶可通過菜單Tools Analysis Setup進行調整。

注意：成型類型（Draw Type）應與實際生產中使用的壓力機類型一致。該參數決定了沖頭和壓邊圈的工作方向。如果不確定或正在進行新工藝，建議選擇User Defined作為成型類型。用戶可參考eta/DYNAFORM手冊，了解Draw Type的詳細意義。

零件層的顯示/關閉操作

在eta/DYNAFORM中，所有的模型都以零件層進行管理。默認情況下，所有實體都會被創建或?qū)氲搅慵又小？梢酝ㄟ^工具欄上的零件層顯示/隱藏按鈕進行相應操作。

1. 點擊Turn On/Off按鈕后，會彈出Turn On/Off對話框。

2. 鼠標懸停在不同按鈕上，會顯示每個按鈕的功能。這些按鈕在eta/DYNAFORM中是通用的，用于執行零件層的打開和關閉操作。

3. 由于零件層BLANK.LIN只包含線數據，用戶可以通過Select by Line或Select by Name來選擇零件層。

4. 首先，使用Select by Line選項來關閉BLANK.LIN零件層，點擊該選項后，在視圖中選擇BLANK.LIN零件層的一條線，完成關閉操作。

5. 接著，使用Select by Name選項，從零件層列表中選擇BLANK.LIN重新打開。此時，被打開的零件層名稱與零件層顏色一致，而關閉的零件層名稱將以白色顯示。

6. 在進行下一步操作前，確保所有可用的零件層都已打開。可以點擊Turn On/Off Part對話框中的All On按鈕，打開所有零件層。

7. 點擊OK按鈕結束當前操作。

坯料網格劃分

坯料網格劃分是影響成型模擬結果精度的關鍵因素。Dynaform提供了一個專門的功能來劃分坯料網格，用戶可以按照以下步驟進行操作。

1. 在菜單中選擇Tools Blank Generator BOUNDARY LINE，打開選擇選項對話框。

2. 在零件層BLANK.LIN中有四條曲線，選擇選項中的BOUNDARY LINE，使用鼠標左鍵依次選擇這四條曲線。選擇對話框提供了多種選擇曲線的方法，用戶可將鼠標懸停在圖標上查看每個按鈕的功能。

3. 選擇完畢后，點擊OK，打開圓角半徑設置對話框。

4. 使用默認值6.0作為模具的圓角半徑，這表示模型中最小的半徑。較小的半徑會產生更密集的網格，而較大的半徑則生成較粗糙的網格。

5. 點擊OK確認半徑值后，彈出對話框詢問是否接受網格劃分，點擊確認。
