CAM350 PCB電路設計工具是一款專為PCB設計與加工制造提供全面支持的軟件,幫助工程師在設計過程中進行多種分析與檢查,涵蓋制造、信號層、鉆孔、阻焊等多個方面。它提供了從設計到加工的完整流程,有效提升工作效率并降低開發成本。CAM350還支持與多種數據格式兼容,如ODB++、Gerber、IPC-356、Excellon、CAD等,為用戶帶來便捷的使用體驗。歡迎有需求的用戶前來獲?。?/p>

CAM350 PCB電路設計工具概述

CAM350是一款功能豐富的PCB電路設計工具,能夠?qū)腜CB設計到加工的各個環節進行精確監控。它不僅可以檢查制造、信號層、鉆孔、阻焊等環節,還能根據用戶需求生產高質量的線路板。CAM350的一大亮點是其反向工程功能,允許用戶將Gerber圖形數據轉換為包含NET、REFDES等屬性的智能CAD數據。

CAM350具備自動識別各種GERBER文件和CAM文檔的能力,支持導入CAD文件,并與其他CAD軟件具有統一的接口,還能讀取諸如PowerPCBh和Boardstation等高級CAD格式數據。唯一的限制是它不支持識別Protel格式的PCB文件。

CAM350 PCB電路設計工具功能

  • 支持多種輸入/輸出格式,如CAD數據、ODB++、Gerber、IPC-356、Excellon、DXF、Sieb和Myers等。
  • 提供雙向AutoCAD和DXF數據支持。
  • 進行設計規則檢查,檢查包括間距、環狀線、銅箔面積計算、網表對比等。
  • 優化設計文件,增加淚滴、網表提取、絲印檢查等。
  • 提供Basic NC Editor通孔編輯功能,包括鉆孔工具定義、銑邊路徑和提刀點的修改。
  • 支持快速拼板功能,創建符合生產需求的PCB陣列。
  • 通過Quote Agent生成精確的制造工藝清單。
  • 提供交互式的Cross-probe功能,便于在CAD工具中高亮顯示CAM350中檢測到的錯誤(例如Allegro和PADS)。
  • 網表比較功能增強,用戶可圖形化方式查看錯誤并生成詳細的文字報告。
  • 批量規則檢查功能,用戶可以設置DRC、DFF和網表比較等校驗步驟,并一鍵執行。

CAM350安裝指南

首先下載CAM350并解壓壓縮包,雙擊.exe文件啟動安裝程序,按照向?qū)е敢瓿砂惭b。



解壓并安裝軟件后,耐心等待安裝完成。



安裝完成后,點擊【稍后重啟計算機】即可完成安裝過程。


CAM350使用技巧

當資料中的文字層包含多個文字框,且文字框與線路PAD之間的間距不符合制造標準時,或者大面積銅箔覆蓋導致線路或PAD與銅皮的距離不合格時,可以采用以下方法進行處理:

  • 針對大面積銅箔覆蓋的問題,首先將線路層的所有PAD復制到一個空層,將大銅皮上的PAD刪除,然后擴大剩余的PAD并作為減層。接著將第一層復制到空層,再刪除大銅皮作為加層。最終合并這三層進行設計優化。
  • 若文字框與線路PAD的間距不足,可以通過Edit → Move Vtx/Seg命令調整文字框的位置,使其符合規格要求,之后將相同類型的文字框也調整為相同大小。完成后一定要將文字框打散,以防打開文件時出現錯誤。

主要特點

  • 可制造性設計(Designing for Fabrication)
  • 設計規則檢查(Design Rule Checking)
  • 多種數據輸入和輸出格式支持
  • DirectCAD技術
  • 反向工程(Reverse Engineering)
  • 繪圖到光柵的多邊形轉換(Draw-to-Raster Polygon Conversion)
  • 復合層轉換(Composite-to-Layer)

以上是關于CAM350 PCB電路設計工具的詳細介紹,更多信息請參考我們的資源。感謝您的閱讀!

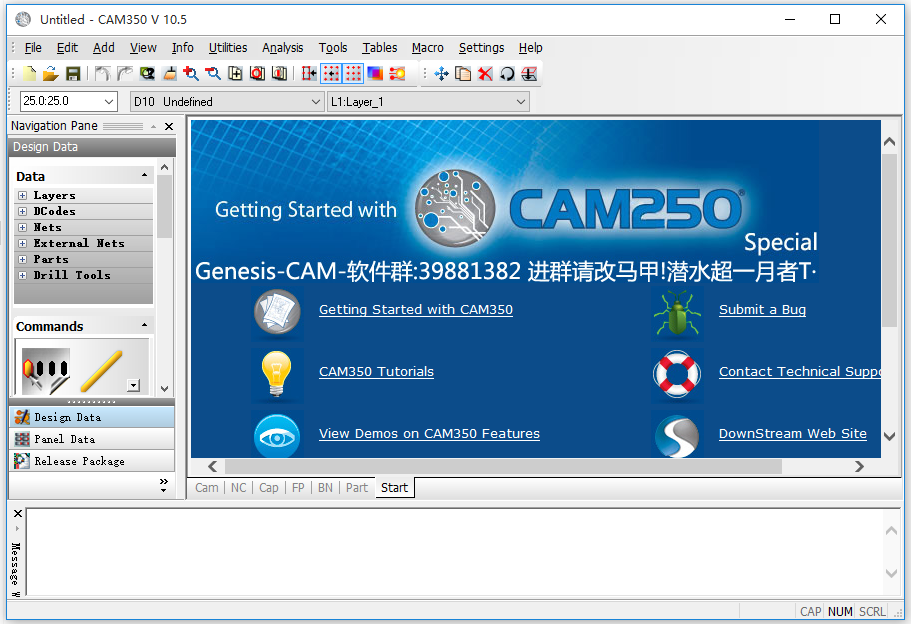

軟件截圖
