GNS3是一款非常強大的網絡虛擬化軟件，能夠模擬從簡單家庭網絡到復雜企業級網絡的各類場景，非常適合網絡從業人員用于實驗、模擬操作和配置測試。同時，它還可以幫助用戶體驗Cisco的路由操作系統IOS，或驗證在真實設備上應用的配置。需要的朋友快來下載試用吧！

GNS3使用指南

第一步：點擊 Edit -> Preferences… 在彈出的窗口中，右側選擇 Dynampis，并在 Executable path 欄中填入你安裝GNS3的目錄路徑，并指定 Dynampis-wxp.exe。需要注意的是，GNS3只支持英文路徑，如果路徑中包含中文字符，會導致錯誤。（如果是Windows 2000操作系統，請選擇Dynampis-2000，Windows Vista則選擇Dynampis-wxp）

第二步：在 working directory 欄中選擇一個文件夾，作為保存模擬器運行時產生的文件存儲位置。配置完成后，點擊 OK。

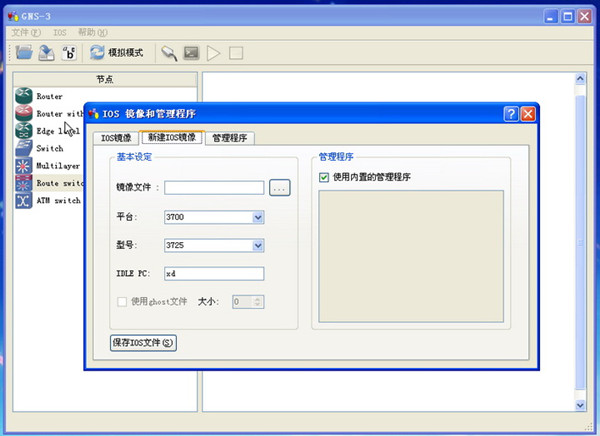

第三步：點擊 Edit -> Ios image and hypervisors，導入你的Cisco IOS鏡像文件，然后點擊 Save 保存。

第四步：開始繪制拓?fù)鋱D。直接拖拽相應的設備圖標到工作界面，雙擊或右鍵點擊路由器和交換機圖標，可以進行基本配置，如修改設備名稱或設置交換機端口屬性等。

第五步：點擊 Emulation Mode

這是啟動模擬器的關鍵步驟：

1. 輸入 list 命令并回車，模擬器將顯示相關信息，狀態欄中的 "state" 顯示為 stopped，并且右側的小燈呈紅色。

2. 打開任務管理器（按下Ctrl+Alt+Del），在命令行輸入 start r4，看到r4的指示燈變?yōu)榫G色。同時，任務管理器中的CPU使用率會明顯增加，因為模擬器在模擬路由器的工作過程，它無法預測CPU的空閑時機，因此CPU始終處于高負載狀態。

接下來，我們可以通過以下步驟優化模擬器的性能：輸入 idlepc get r4 命令，讓程序計算出一個可能的 idlepc值。彈出的對話框會列出多個可能的值，選擇其中一個并輸入編號。觀察CPU使用率，如果未能下降，再輸入 idlepc show r4 命令并重新選擇另一個編號，重復此過程，直到CPU使用率顯著降低。

當CPU使用率降低后，點擊開始菜單 -> 運行 -> 輸入 telnet 127.0.0.1 端口號，進入Telnet命令行界面，按回車鍵進入。然后，按照以下命令依次輸入：

NO //如果沒有配置文件，系統會提示是否設置，選擇NO。

enable //進入特權模式。如果設置了密碼，需輸入密碼。

config terminal //進入全局配置模式。

no ip domain-lookup //禁用域名查找功能，防止輸入錯誤命令時路由器錯誤地將其當做域名進行查詢。

line console 0 //進入console端口。

logging synchronous //啟用日志同步，避免在配置過程中因日志提示打斷命令輸入。

exec-timeout 0 0 //設置控制臺超時時間為永不超時。

exit //退出到全局配置模式。

hostname R1 //設置設備主機名為R1，便于區分。

end //退出特權模式。

總結：每次打開一個新的路由器時，建議按照上述步驟進行基本配置，方便后續的實驗操作。當然，也可以對其他路由器（如r2、r3、r5等）進行類似配置。這樣，你就可以順利地在GNS3上進行Cisco實驗了。由于模擬器不支持 telnet 下的 reload 命令，因此在模擬器中需要先停止設備，再重新啟動。最后，不要忘記保存你的工作，以便下次直接使用。這是Dynampis模擬器中最簡單的路由拓?fù)?，適合剛接觸Cisco的用戶，以上步驟足以幫助你完成路由部分的實驗。

GNS3軟件特點

1、支持模擬思科路由器。
2、能夠模擬簡單的以太網、ATM和幀中繼交換機。
3、實現多個管理程序之間的負載平衡。
4、支持加載和保存DyEnGas的INI格式文件。
5、支持圖像導出功能，包括jpeg、png、bmp和xpm格式。
