KiCad是一款開源的電子設計自動化（EDA）軟件，專為印刷電路板（PCB）設計而生。它遵循GPL許可證，提供免費的功能強大工具，幫助用戶從事電子設計工作。KiCad包括多個組件：工程管理器kicad、原理圖編輯器eeschema、元件封裝選擇器cvpcb、PCB布線工具pcbnew和Gerber文件查看器gerbview。通過這些工具，用戶能夠創建、編輯和生成Gerber文件，進而進行電路板的生產。如果您有電子設計的需求，別忘了通過以下鏈接獲取這款軟件。

軟件亮點

1. 完全免費開源，符合GNU GPL協議。
2. 具有圖形化界面，操作直觀易懂。
3. 支持跨平臺，適用于Linux和Windows系統。
4. 能生成Gerber文件，避免格式兼容問題，設計完成后可直接生成Gerber文件。

主要功能

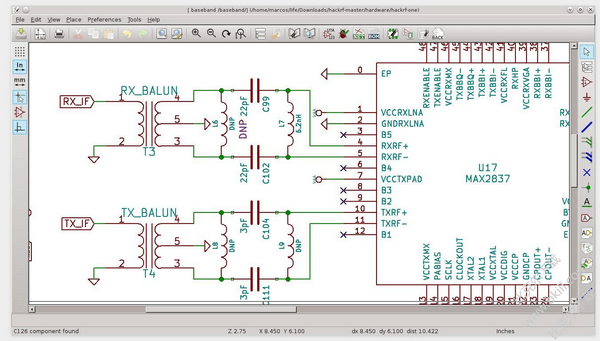

1. 原理圖設計
原理圖編輯器允許用戶創建復雜的電路設計，且無需額外付費即可使用。軟件內置了豐富的符號庫和符號編輯工具，幫助用戶迅速開展設計。

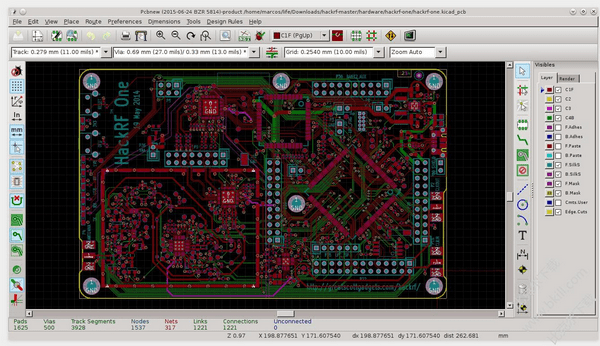

2. PCB布局設計
支持最多32層的高效PCB布局設計。KiCad目前配備了自動推路工具，能夠處理差分對和手動調節線路長度等功能，幫助用戶實現精準布局。

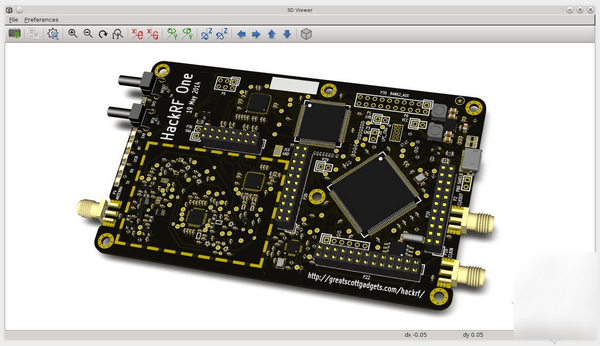

3. 3D查看功能
KiCad內置了3D瀏覽器，用戶可以在三維視圖中互動式檢查電路板的設計。可以旋轉、平移視圖，查看2D視圖難以發現的細節。還提供多種渲染選項，幫助調整電路板的外觀或顯示功能。

使用方法

1. 在KiCad項目管理頁面，點擊Pcbnew圖標即可打開Pcbnew界面。如果彈出提示框詢問是否建立*.kicad_pcb文件，選擇“是”。
2. 在工具欄上點擊Pagesettings圖標，設置頁面尺寸為A4，標題為Tutorial1。
3. 根據PCB制造商要求設置最小間隙（Clearance）和最小線路寬度（Minimum track width）。常見設置為0.25mm，進入DesignRules → DesignRules，在NetClassesEditor標簽中調整這兩個參數。
4. 在GlobalDesignRules標簽中調整最小線路寬度（Mintrackwidth）為0.25mm，點擊OK保存。
5. 導入網絡列表文件，點擊工具欄上的ReadNetlist圖標，瀏覽并選擇已保存的tutorial1.net文件，然后點擊ReadCurrentNetlist。關閉對話框。
6. 你會看到左上角顯示出所有元件，若看不清楚，可滾動鼠標中鍵放大。
7. 選中元件并將其拖動到電路板中心位置，必要時可以縮放調整。
8. 每個元件之間通過“ratsnest”線路連接，確保左側工具欄中的Hideboardratsnest按鈕處于選中狀態，以便查看連接線路。
9. 使用鼠標選中元件并按G鍵進行移動，點擊鼠標放置元件。移動時盡量減少線路交叉。
10. 如果“ratsnest”顯示過于雜亂，可以右鍵選擇“Redraw view”來重新繪制視圖。注意電阻器與單片機的管腳連接，這是通過網絡標號進行連接的。
11. 在工具欄選擇“Edge.Cuts”層，點擊Add graphic line or polygon，繪制電路板外框。確保元件的邊框與PCB外框之間有足夠間隙。
12. 連接所有電氣線路（除地線外），在底銅層（B.Cu）鋪設地覆銅。
13. 選擇所工作層，默認選擇的是頂層覆銅（F.Cu）。
14. 若設計為多層板，可以進入DesignRules → Layers Setup，調整Copper Layers為4層，命名每層并設置用途。
15. 在工具欄中選擇Add Tracks and Vias圖標，連接J1的PIN1與R2焊盤，然后雙擊完成線路繪制。
16. 若需要更多的線路寬度選項，進入DesignRules → DesignRules → GlobalDesignRules，調整線寬設置。
17. 可創建NetClass以特定方式管理線路，進入DesignRules → DesignRules → NetClassesEditor，添加“power”類并調整線寬。
18. 更改網格大小，右鍵點擊GridSelect，選擇合適的網格大小。
19. 除地線外，連接好其余焊盤。
20. 切換到底層（B.Cu），用Add Tracks and Vias圖標連接J1的PIN3與IC1的PIN8。
21. 通過過孔連接頂層與底層管腳，右鍵點擊線路并選擇Place Via來完成。
22. 檢查線路連接是否正確，點擊右側工具欄的Nethighlight圖標，選中J1的PIN3，所有相關連接將高亮顯示。
23. 給底層連接GND，使用Add Zones圖標，繪制一個圍繞電路板的矩形區域，設置Pad connected為“Thermal relief”，然后點擊OK。
24. 在矩形區域內右鍵點擊并選擇“Fill or Refill All Zones”，填充區域并完成。
25. 最后執行設計規則檢查，點擊工具欄中的“Perform Design Rules Check”圖標，開始標準檢查。

以上就是KiCad電子設計自動化軟件的基本使用流程，希望對您有所幫助！
