中線CAD是由KKX小編分享的一款基于A(yíng)utoCAD平臺開發的汽車線束設計軟件。該軟件完全免費，采用前沿的線束設計理念，結合了國內外眾多優秀線束工程師和軟件工程師的寶貴經驗，旨在減輕工程師的工作負擔，提高統計數據的準確性，并顯著提升用戶工作效率。通過先進的線束對象概念，軟件為汽車線束圖紙?jiān)O(shè)計與分析提供了全面的支持。

工具介紹

中線CAD軟件不僅提供了多種高效、規范的繪圖工具，還具備根據汽車電路走向進行圖紙錯誤檢查和規范設計的糾錯功能。結合常用數據庫，該軟件具有導出BOM、生成接線表、計算電纜長度、智能分析短路點等強大功能。這些功能不僅能幫助您實現優化的線束設計與制造方案，還能顯著減少工程師的工作壓力，提升數據的精確性，并加速工作流程。

此外，中線CAD軟件還支持多樣化的定制服務。在數據輸出方面，用戶可以根據需求進行個性化定制，滿足金蝶PLM、住電A+等系統的要求。這樣，客戶可以實現從圖紙繪制到生產和工藝數據輸出，再到項目數據的整合和分析的全過程數字化。

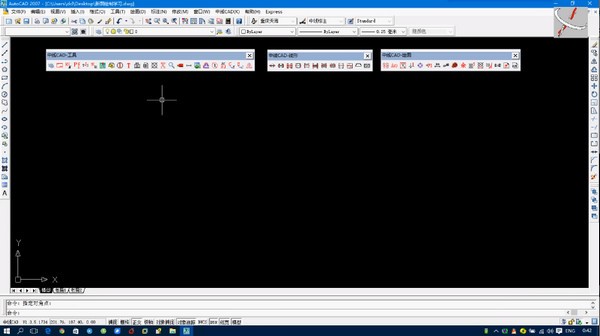

中線CAD是AutoCAD插件類程序，運行依賴于A(yíng)utoCAD。在安裝中線CAD之前，必須先安裝AutoCAD。該軟件不對AutoCAD的版本作任何限制，建議在A(yíng)utoCAD 2007版本下使用。

核心功能

射頻連接器轉換
當沒有中線基礎數據庫支持時，中線CAD軟件能夠快速?gòu)膱D紙中提取射頻連接器信息并一鍵生成端位。軟件提供的多種轉換工具能夠迅速、準確地規范化圖紙。若已有中線基礎數據庫支持，軟件可以直接從數據庫中讀取射頻連接器圖紙和相關信息。該數據庫包含了護線套、接線端子、防潮栓、盲栓、配件等工序信息。
回路轉換
用戶可以將汽車廠商的電子線束圖紙中的回路信息快速轉換為公司標準格式。中線CAD提供了五種回路轉換方法，便于工程師迅速生成標準化圖紙。這一功能確保了回路的唯一性、一致性和規范性，且為后續數據庫的應用提供了理論支持。此外，快速標注電纜長度和插入分支點的功能，能夠?yàn)殡娎|長度計算提供數據依據。
自動短路故障點設置
軟件打破了傳統人工確定短路故障點位置的方法，能夠自動識別圖紙中的短路故障，并智能推薦最合適的短路故障點。它還能夠自動匹配短路故障點的套接件、去皮長度等工藝數據，從而實現優化設計。此功能不僅大大縮短了尋找短路點的時間，避免了遺漏，還能有效節約電纜原材料，降低成本。
電子線束輔助材料快速生成
中線CAD支持快速生成電子線束輔助材料，包括護線套容量、去皮長度、防潮栓、接線端子的匹配，還能設定護套線、絞合方式、捆扎材料及定位設備等。該功能能夠快速繪制圖紙，并確保其規范性，生成的輔助材料數據還能直接導入到BOM中。此外，匹配功能還可借助中線基礎數據庫進行支持。
工序分配與自動計算
完成工序分配后，符合中線CAD數據導出要求的電子線束圖紙就已制作完成。軟件會自動批量計算每個回路的電纜長度，并將相關信息載入圖紙中，生成各種加工工藝信息。當線束設計發生變化時，用戶只需修改圖紙中的變動部分，軟件會自動更新計算結果，并在導出時一次性生成加工工藝數據表。
導出布線表與BOM表
用戶可以一鍵導出生產所需的工藝卡，簡化生產流程，并能夠快速、準確地生成BOM表。BOM可以導出為EXCEL格式，也可以直接嵌入當前圖紙中，從而大大提高工作效率并減少遺漏。
導出加工工藝圖表
軟件支持導出短路故障工藝卡、裁線工藝卡、以及其他自定義的工藝數據圖表。用戶還可以根據需要對圖表進行調整，滿足不同工藝要求。
導出工裝板圖
中線CAD能夠迅速導出1:1的工裝板圖，并允許用戶根據需要調整支線任務和外掛位置，從而節省大量時間并提高工作效率。

更新日志

護套繪制增加了客戶編碼搜索和位置添加功能。同時，配管材界面新增了上下限搜索功能。
