Civil 3D是一款功能強大的土木工程設計與建模工具。它提供了一系列完整的設計和分析功能，涵蓋地形建模、道路規劃、管道設計及土方計算等方面。使用Civil 3D，土木工程師可以更加高效地完成基礎設施項目的設計工作，同時精確模擬和分析多種地形與工程元素。無論是公路、橋梁、建筑還是排水系統，Civil 3D為土木專業人員提供了必不可少的設計支持。

Civil 3D概述

Civil 3D由Autodesk公司開發，是一款專門針對土木工程的設計與建模軟件。它為工程師、設計師以及規劃師提供了一個全面的工具集，支持他們在進行基礎設施設計與建設時，對地形、道路、排水系統等進行精確建模、分析與文檔處理。

Civil 3D的核心特點與功能：

1. 地形建模：該軟件可以導入并編輯地形數據，幫助用戶準確還原現實地形。用戶可通過TIN（三角不規則網）或點云數據，創建精細的數字地形模型（DTM），為設計決策和工程分析提供有力支持。

2. 道路設計：Civil 3D為道路設計提供了全面的功能，用戶可以便捷地設計符合規范的道路方案。軟件支持快速生成道路的水平與垂直曲線、交通標志、警告標志、道路標線及剖面圖等。它還能夠進行道路駕駛模擬，以幫助評估設計的安全性與實用性。

3. 管道設計：該軟件支持管道網絡及排水系統的設計和分析。用戶可以創建復雜的管道布局，定義管道材料及坡度要求，并進行流量與水力分析。通過Civil 3D的管道設計功能，用戶能夠優化排水系統設計，確保其高效運行。

4. 土方量計算：Civil 3D能夠根據地形與設計模板進行土方量計算。軟件提供強大的質量檢查與體積分析功能，以確保設計精度，并自動生成詳細的土方量報告。

5. BIM集成：與建筑信息建模（BIM）平臺的集成，使得土木工程師和建筑師能夠高效協作與共享項目數據。Civil 3D與Revit、Navisworks等Autodesk軟件無縫對接，促進跨學科團隊的協同工作。

Civil 3D曲面計算與填挖方量計算

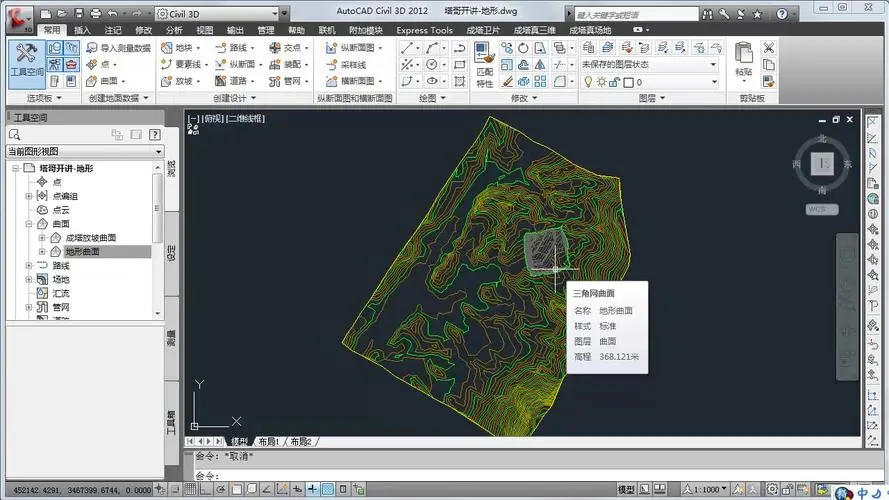

在Civil 3D中創建地形與設計曲面：

首先，右鍵點擊曲面位置，選擇“創建曲面”選項。

接著，在類型選項中選擇“三角網體積曲面”，并指定基準曲面與對照曲面，設置松散系數與壓實系數，點擊確認。

右鍵點擊生成的三角網格曲面，選擇“曲面特性”。

在曲面特性窗口中，選擇“系統信息”，展開“體積”選項，里面的數據即為所需的填挖方量計算結果。
