AutoCAD是一款廣泛應用于機械、建筑、家居、紡織等多個行業的專業繪圖軟件。它能夠支持繪制各類二維和三維圖形，以其快速的繪制速度和精準的效果，深受工程師和設計師的青睞。AutoCAD的高穩定性使其成為輔助設計圖形的理想工具，是目前計算機輔助設計（CAD）領域中最流行的選擇之一。為了方便用戶使用，我們分享的是AutoCAD 2007精簡版，體積小巧，安裝簡單，值得一試！

AutoCAD 2007 安裝步驟

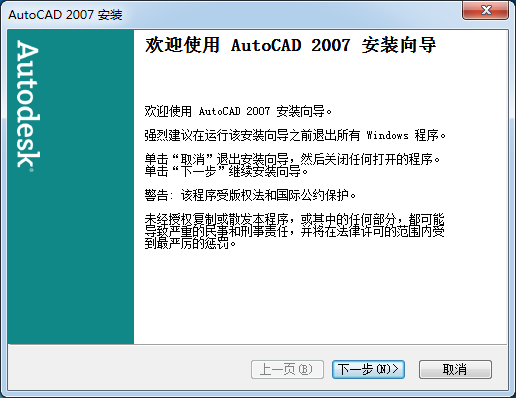

1. 首先，解壓從kk下載分享的AutoCAD 2007壓縮包，并雙擊.exe文件啟動精簡安裝程序。打開后，點擊“下一步”以繼續安裝：
建議在運行安裝程序之前關閉所有Windows程序。單擊“取消”退出安裝程序并關閉所有打開的應用。
警告：該程序受版權法及國際公約保護，違法者將受到法律嚴懲。

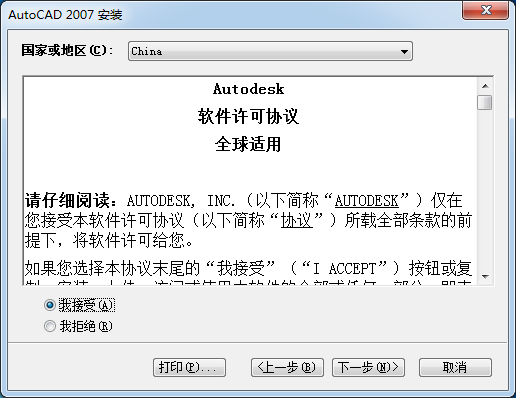

2. 閱讀并同意許可協議后，點擊“下一步”。

3. 選擇安裝類型。

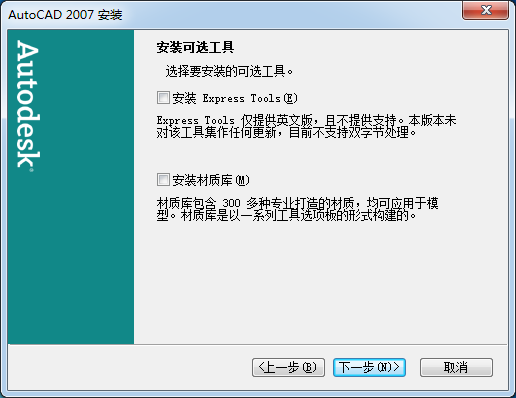

4. 選擇需要安裝的附加工具。

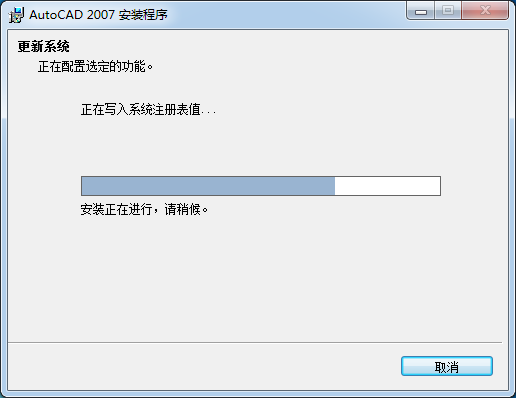

5. 等待安裝過程完成。

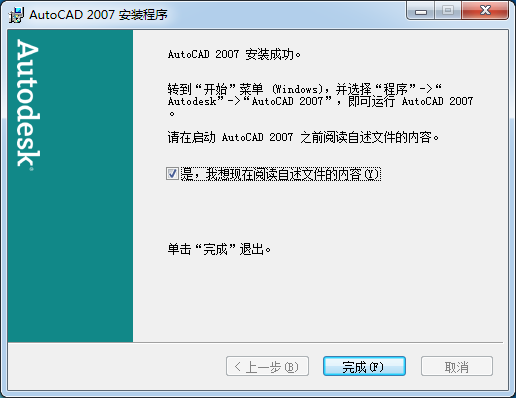

6. 安裝完成后，點擊“完成”按鈕，軟件就已安裝成功。

AutoCAD 2007 使用教程

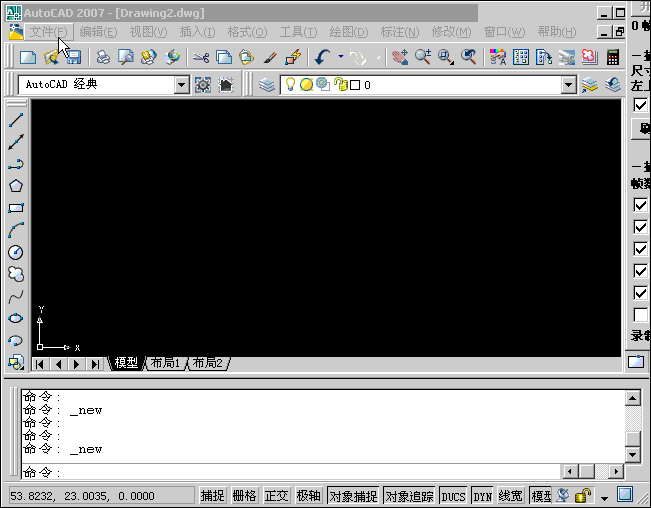

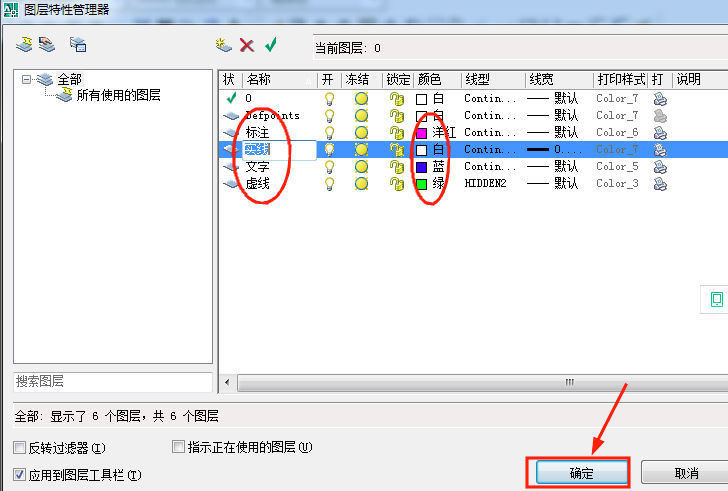

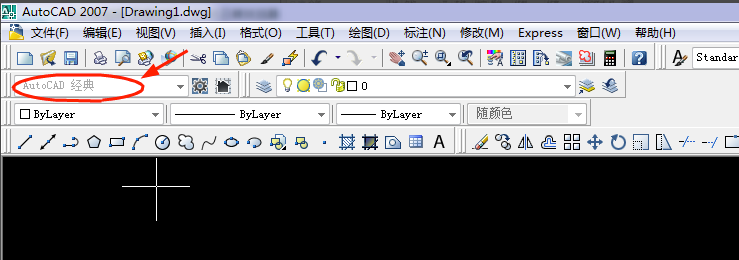

1. 啟動AutoCAD 2007，進入主界面后選擇經典模式。首先創建圖層，便于后續繪圖操作。在設置圖層時，選擇合適的虛線、實線樣式和顏色等，如圖所示。

2. 設置好圖層后，可以開始繪制。首先了解工具欄中的各個工具的功能。以繪制下圖形狀為例。

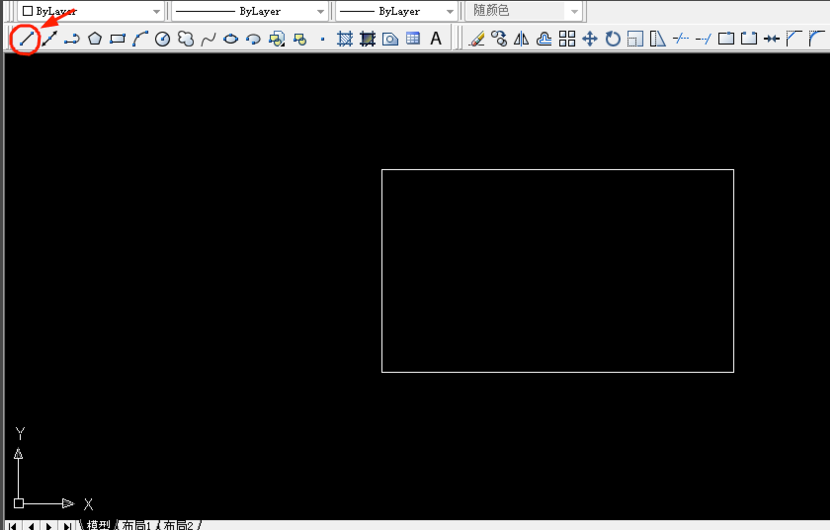

3. 使用直線工具繪制一個57.5*100的矩形，確保尺寸正確，如下圖所示。

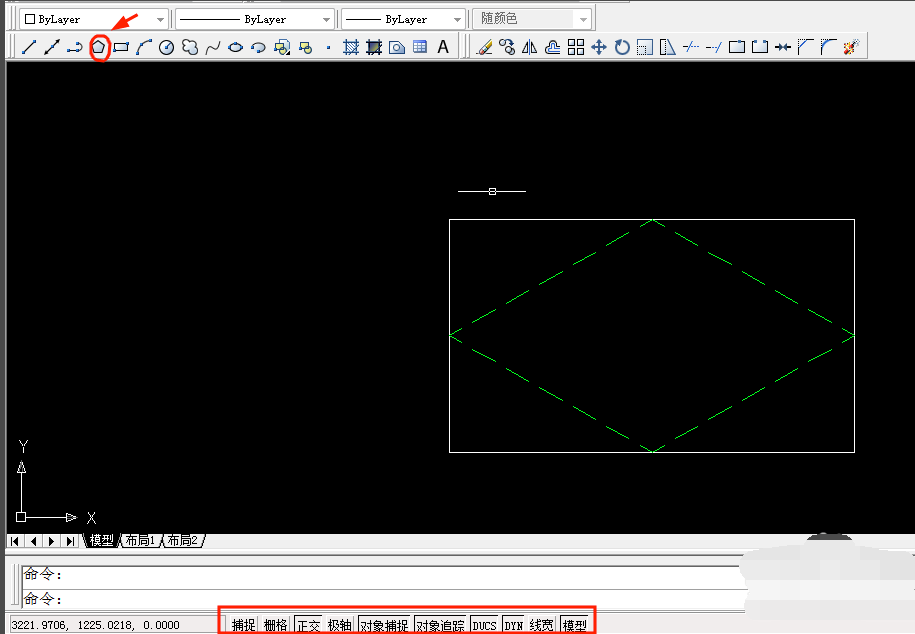

4. 繪制完矩形后，繼續繪制矩形內的多邊形。可以使用多邊形工具，并配合對象捕捉、正交等功能繪制，最終效果如圖所示。

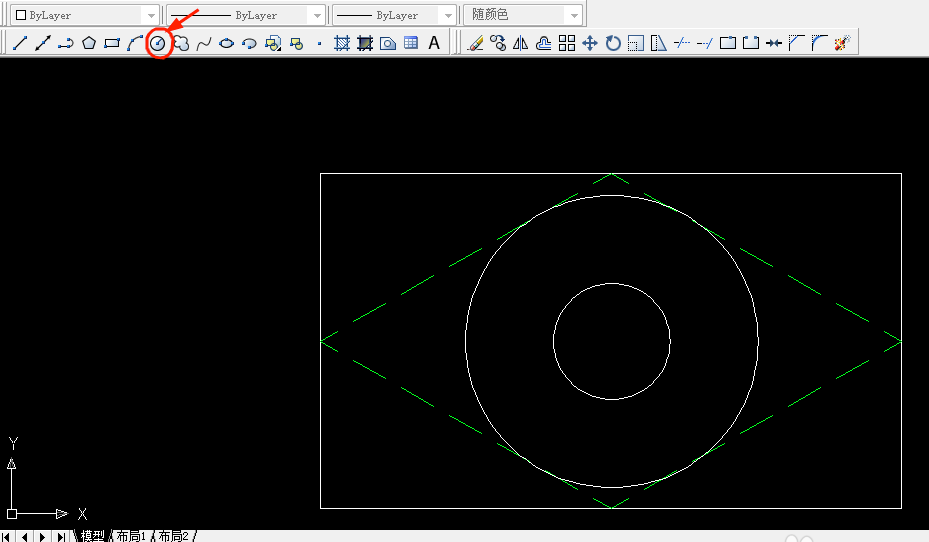

5. 在多邊形內繪制內切圓，選擇圓形工具，設置圓心與多邊形相同，半徑為10，最終形狀如圖所示。

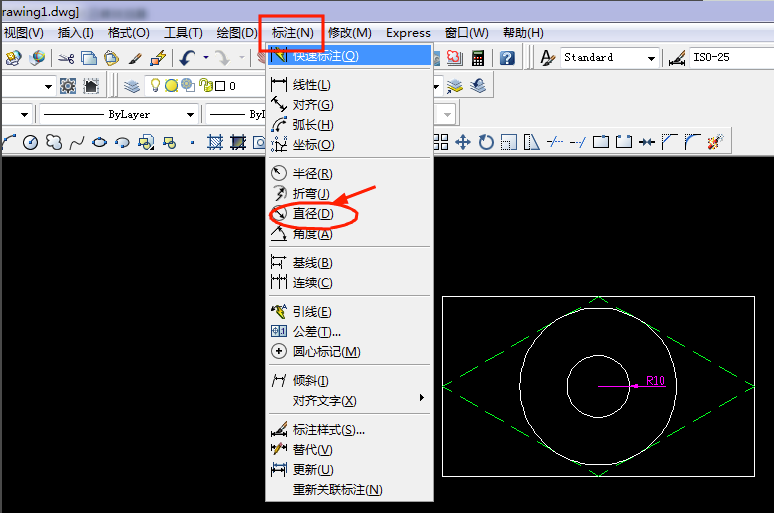

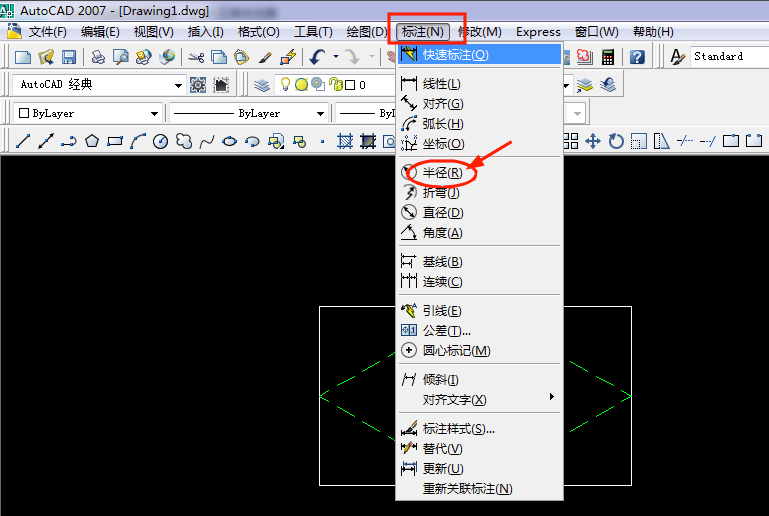

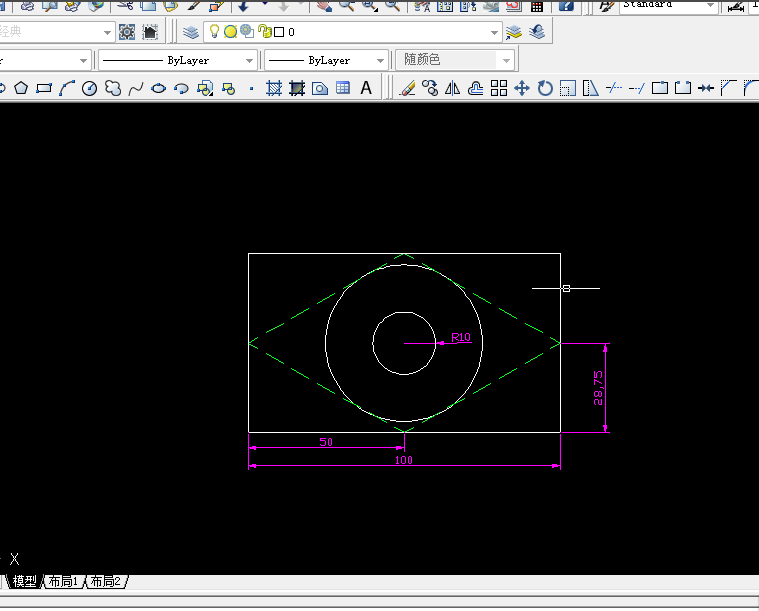

6. 完成圓形繪制后，整個圖形的基本結構就完成了。接下來需要進行標注。首先標注半徑為10的小圓，找到標注工具，然后對矩形進行直線標注，具體操作與小圓標注相同。

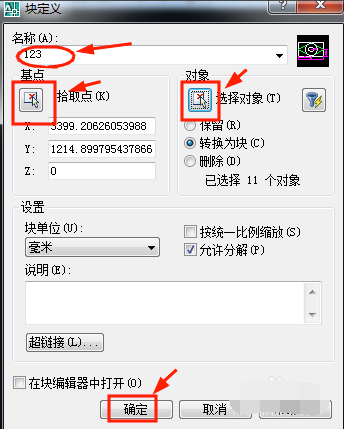

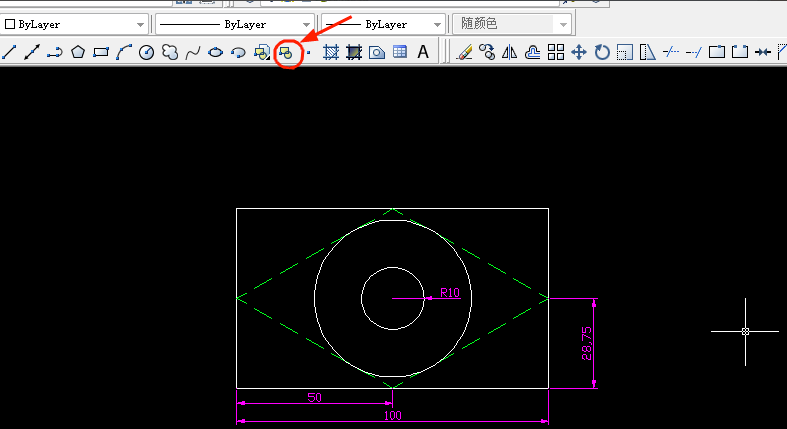

7. 最后，使用“創建塊”工具，選擇該工具后，會彈出窗口。為圖形命名，指定拾取點并選擇對象后點擊“確定”保存，完成整個繪圖過程。

AutoCAD 2007 功能介紹

1. 三維功能提升
AutoCAD 2007在三維功能上做出了顯著改進，特別是對于弧形和線形的三維多重線支持。雖然許多用戶專注于平面圖設計，三維功能的提升仍然值得關注。若您有需要，可以參考相關文檔以獲取更多信息。
2. Xref功能增強
XREF面板功能得到擴展，變得更加靈活實用。現在，它不僅可以管理附加的DWG文件，還可以處理圖像和DWF文件。雖然XREF面板頂部仍有[AttachDWG]按鈕，但添加圖像文件需要通過右鍵目錄并選擇“附加圖像”或“附加DWF”進行操作。
3. DWF文件支持改進
自AutoCAD引入DWF格式以來，DWF文件的功能不斷增強。在2007版本中，您可以在DWF文件中插入其他DWF文檔。與XREF類似，您可以設置插入點、比例和旋轉角度等屬性。
* DWFADJUST可調整如淡化和對比度等顯示特性。
* DWFCLIP用來限制可視區域，類似于圖像或XREF的裁剪功能。
* DWFFRAME提供可選的外框設置。
* DWFOSNAP允許對DWF中的三維圖形進行捕捉操作。
4. PDF輸出
在打印對話框中新增了PDF打印機選項，允許用戶直接將圖紙保存為PDF文件。不過，推薦用戶使用Adobe Acrobat軟件進行更專業的PDF轉換。
