本文將為大家介紹源泉建筑CAD插件，這是一個兼容AutoCAD2004-2019以及浩辰CAD8多個版本的設計插件。它可以幫助設計師隨時隨地自動修剪建筑中的門、窗、墻、柱等元素，兼容性優越，安裝一個插件即可完美滿足建筑與裝飾設計需求，并且與其他插件共存，使用起來既方便又高效。

源泉CAD插件 安裝步驟

首先，解壓下載的源泉建筑插件安裝包，然后雙擊運行setup.exe安裝程序，根據提示選擇需要關聯的AutoCAD用戶配置文件(Profile)，即可順利完成安裝。

如果以上方法無法成功安裝，可以將sys\install.vlx文件拖動到AutoCAD繪圖區域內進行安裝。

建議安裝AutoCAD擴展工具（AutoCAD express tools），AutoCAD 2005及以上版本自帶此擴展工具，安裝時可以選擇一起安裝。

若安裝后sys\acad.lsp文件與您的自定義程序沖突，可以直接刪除它，并將源泉建筑的啟動文件yqstart.lsp添加到AutoCAD的啟動文件組。

在天正建筑（版本5.0-8.5）環境中，安裝方法與上述相同。

源泉CAD插件特點

“源泉設計”是一款免費的免注冊軟件，體積小巧，安裝包僅7MB（包含說明文件及常用字庫）。

該插件支持簡體中文、繁體中文和英文三種語言版本，請根據需要下載對應版本。

支持多用戶系統，您可以為多個公司分別繪圖，且每個公司都有獨立的設置。

插件允許用戶選擇毫米、厘米、分米、米或英寸作為繪圖單位，墻體厚度、圖塊等設置項會自動調整。

功能強大且易于使用，不會影響原有AutoCAD或天正的繪圖習慣。

門窗圖塊與天正3完全兼容，可以互換使用。

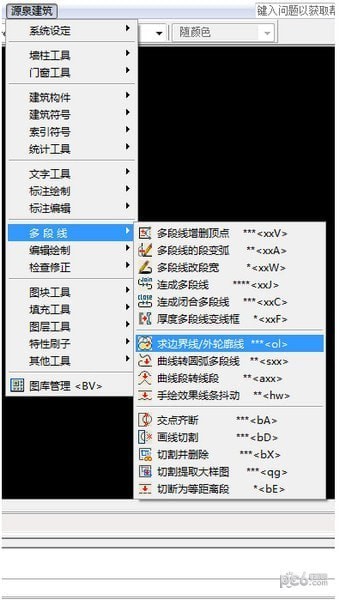

所有源泉設計的命令都集成在AutoCAD菜單的最后一項，方便查閱。

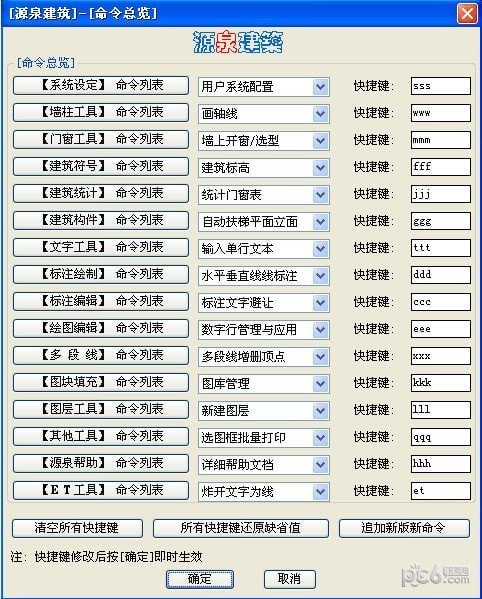

通過“總覽”命令，用戶可以動態設置所有命令的快捷鍵，變更即時生效。

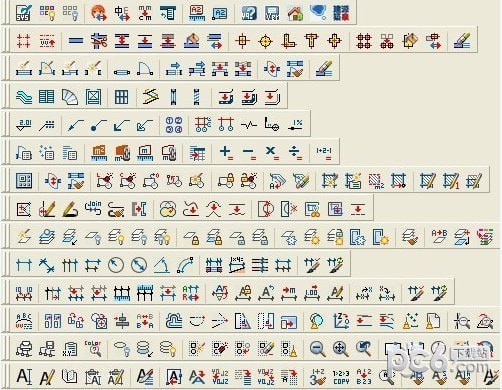

提供了豐富的“裝飾構件”、“建筑構件”及“建筑符號”繪圖命令，能夠自動修剪建筑門窗、墻體、柱子等元素。

插件內置類似ACDSee的圖庫管理功能，操作簡便，維護方便。

進一步增強了AutoCAD的一些基本功能，例如文字處理、尺寸標注、圖層管理、編輯與繪圖等。

還提供了將圖元導入Google Earth（谷歌地球）的轉換程序。

功能詳細介紹

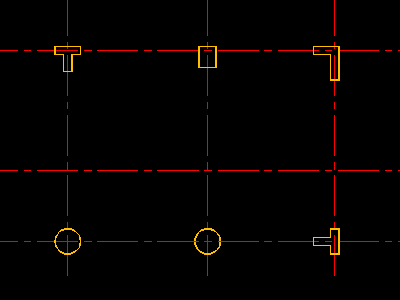

智能墻剪 TW

command: tw

自動修剪墻體與柱子交叉的部分

選擇要修剪的墻體范圍

點擊范圍的第一點：

點擊范圍的第二點：

● 操作簡單：只需選擇墻柱交叉區域

● 修剪柱內的墻體

● 修剪墻體與墻體交叉的部分

● 不會影響其他圖層

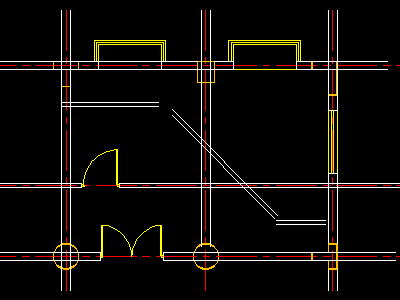

自動繪制墻體

command: ww

自動繪制墻體，并且修剪墻柱交叉部分

當前墻體厚度為200，偏心距為0

偏心距/墻厚/<墻的第一點>：

偏心距/墻厚/<墻的第二點>：

● 繪制墻體就像繪制直線一樣簡單

● 接觸柱子時自動修剪墻體

● 與交叉的墻體自動修剪

● 按“W”鍵可以選擇墻厚

● 不影響其他圖層

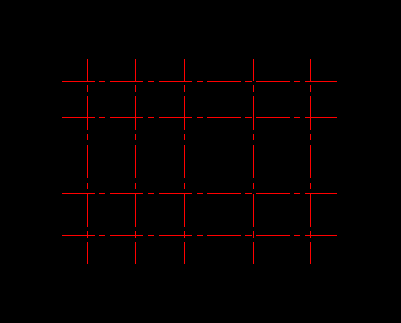

自動軸號和尺寸線

command: azh

自動為選定的軸線布置軸號和二道尺寸線

選擇軸線圖層中的直線（最多支持兩組方向的軸線）:

● 操作簡單：選擇軸線后自動布置軸號和尺寸線

● 不影響其他圖層

源泉CAD插件的全面功能

1、源泉CAD插件官方版本提供中文簡體、中文繁體及英文三種語言版本，請選擇適合的版本進行下載；
2、支持多用戶系統，可為多個公司繪圖并設置獨立配置；
3、支持多種繪圖單位，如毫米、厘米、分米、米和英寸，墻厚、圖塊等設置項會自動進行相應調整；
4、功能豐富且簡單易用，不會影響您原本在AutoCAD或天正中的繪圖習慣；
5、門窗圖塊完全兼容天正3，可以互換使用；
6、所有命令均在AutoCAD菜單的末尾，方便快速查找；
7、通過總覽命令，用戶可動態設置命令快捷鍵，變化即時生效；
8、提供豐富的“裝飾構件”、“建筑構件”和“建筑符號”繪圖命令，建筑門、窗、墻、柱隨時自動修剪；
9、提供類似ACDSee的圖庫管理功能，操作直觀、管理簡便；
10、增強了AutoCAD的一些基本功能，如“文字處理、尺寸標注、圖層管理、編輯和繪圖”等；
11、內置將圖元導入Google Earth（谷歌地球）的轉換程序。
