SuperWORKS電腦版是一款免費的電器設計CAD軟件，專為電氣工程師提供繪圖輔助工具。通過這款軟件，用戶可以輕松繪制系統圖、電氣原理圖、生成BOM表、端子表及電纜出線圖等。其操作簡便且靈活，無需加密鎖或注冊，直接即可安裝使用。如果你對此感興趣或有需要，快來本站下載體驗吧。

SuperWORKS使用指南

一、SuperWORKS10繪圖環境設置

1、首先，使用setting命令來初始化SuperWORKS10的繪圖環境，將圖紙加載到軟件中。

2、使用setsys命令對電路原理圖中的交叉點及其它元素進行設置，利用border命令繪制圖紙的邊框和標題欄。

3、通過wtitle命令調用保存的默認設置，使用extitle命令處理系統標題欄，changetitle命令則用于修改標題內容。

二、SuperWORKS10電路繪制基礎

1、當執行inssymb2命令時，可以調用二次符號等功能。

2、使用xtline命令可連接直線上的多個元件，這一功能在電路繪制中非常常用。

3、如果需要自動連接元件，可以使用xpline命令，它能夠自動將區域內的元件連接起來。

4、若想刪除某個或多個元件，可以使用symbdel命令進行刪除。

5、使用joinsymb命令可以將功能相同或關聯的元件進行標識。

6、若需要修改自己定義的標識，可以使用symbedit命令。

7、如果要一次性標識一批元件，可以使用edsymbtag命令，它能夠依次標識選定的多個元件。

8、要修改線號或進行標識，可以使用edlinetag命令。

9、使用reword命令可以批量替換所有標號和線號。

注意：由于SuperWORKS個人版是基于AutoCAD的ObjectARX技術開發，因此在安裝SuperWORKS之前，必須先安裝AutoCAD。

Q：安裝時提示“未安裝所選AutoCAD版本”或“所選AutoCAD版本為32位，請選擇64位”

這通常是由于未安裝AutoCAD或AutoCAD版本不匹配所致。

SuperWORKS軟件特點

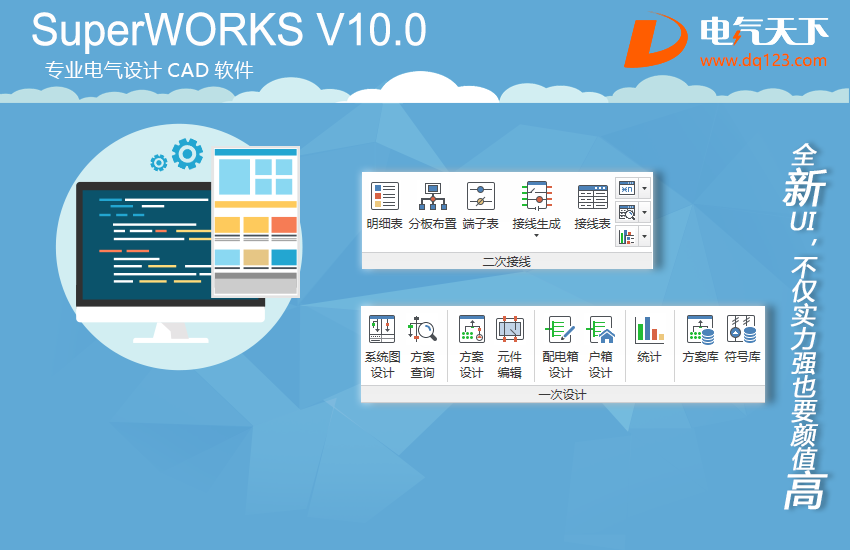

二次設計

支持快速繪制二次原理圖、明細表、端子表，并可以導入到專業版中自動生成施工接線圖。

一次設計

輕松繪制系統圖、配電箱設計，告別反復校對，自動統計并輸出材料明細。

智能查圖與改圖

自動檢查電路原理圖，快速定位問題，方便進行修正。標號、線號和文字修改可以快速定位并聯動。

輔助工具

提供圖紙批處理、批量打印工具，手動接線與端子電纜工具提供強大支持。

互聯網云服務

提供云端元件參數化選型，支持在線更新軟件。

豐富圖庫

包含國標電氣符號庫、典型回路庫及標準一次方案庫，支持自定義擴展，幫助用戶更快繪圖和拼圖。

SuperWORKS功能

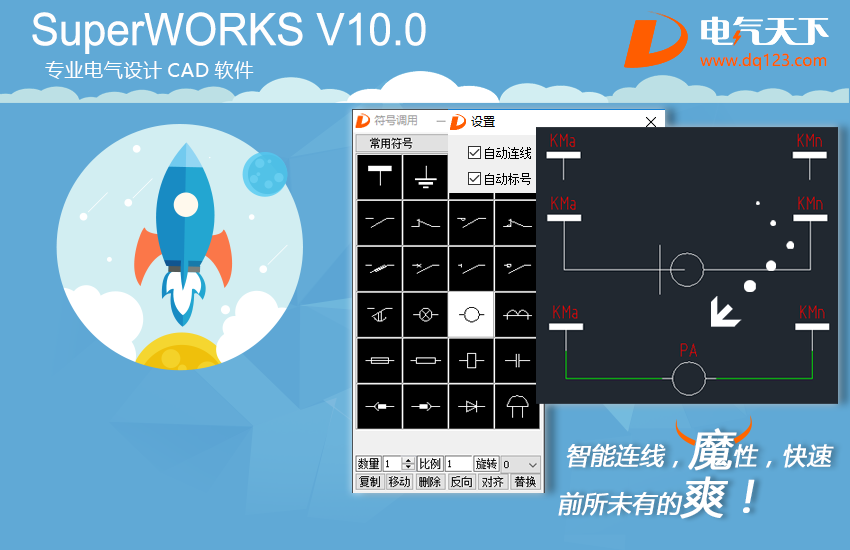

便捷電路繪制：采用更高效的拖拽式繪圖方法，支持自動連線、斷線和標注。

數據驅動設計：不僅是繪圖工具，還通過數據庫驅動設計，提供靈活、實時和智能的設計方案。

IEC標準支持：符合國際電氣標準，支持IEC標準電氣設計。

項目導航器：包括頁、元件、端子、PLC等項目導航器，可快速定位和預設計。

云端數據庫：全球范圍內的各大電氣制造商(如菲尼克斯、西門子、ABB、羅克韋爾)元件數據可在線訪問。

D-Hub設計中心：通過D-Hub與利馳選型、報價、線束及母排軟件無縫集成。

行業模板庫：提供自動化行業常見設計模板，支持快速套用與修改。

自動生成報表：自動生成多種格式的報表，涵蓋明細、端子、電纜、接線等。

與SuperHarness無縫集成：通過SuperWORKS的數據設計，直接在SuperHarness中進行三維線束設計，并自動計算準確的線束長度。
