ST-LINK Utility_v3.1.0英文版安裝包及漢化補丁。STM32 ST-LINK Utility是用于與“ST-LINK”下載工具配套使用的上位機軟件。因此，要使用STM32 ST-LINK Utility，必須有一個ST-LINK工具。它的功能類似于J-Link對應工具，用于程序的燒錄。歡迎需要使用此STM32 ST-LINK Utility進行測試和開發的用戶！

STM32 ST-LINK Utility使用說明

在安裝完成后，請不要立即啟動軟件，將STM32 ST-LINK Utility.exe直接覆蓋到程序的安裝目錄下。對于win7/8系統，請將安裝目錄的權限設置為Everyone，并賦予寫入權限后進行替換。

安裝步驟

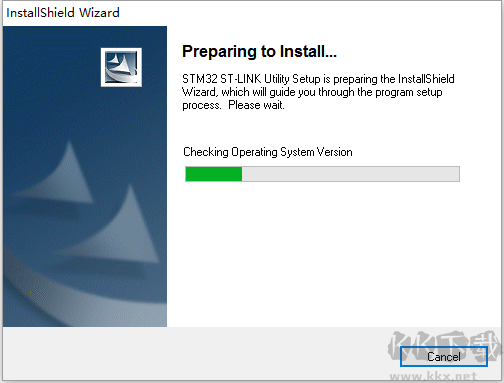

1、解壓軟件包，雙擊“STM32 ST-LINK Utility v4.0.0.exe”，開始安裝（解壓）過程。

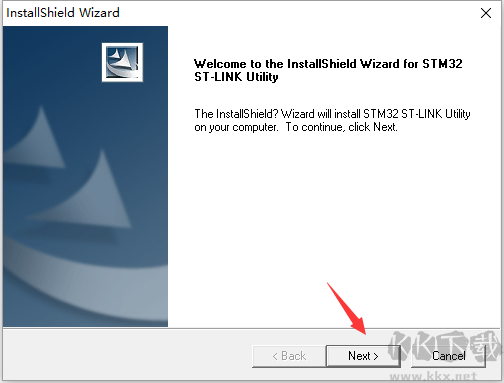

2、進入安裝向?qū)В琖elcome to the InstallShield Wizard for STM32 ST-LINK Utility。該向?qū)裇TM32 ST-LINK Utility安裝到您的計算機上。繼續請點擊“Next”。
點擊“Next”。

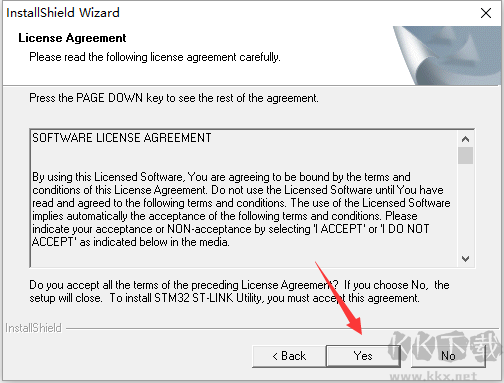

3、同意許可協議，點擊“Yes”。

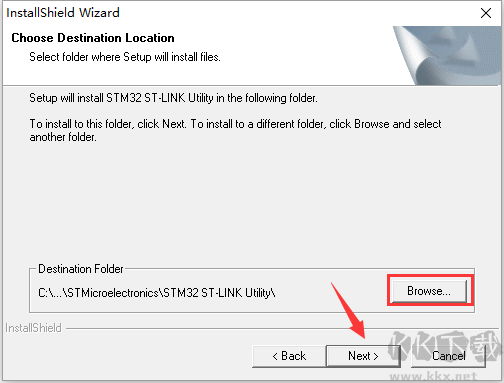

4、選擇默認的安裝路徑，點擊“Next”。

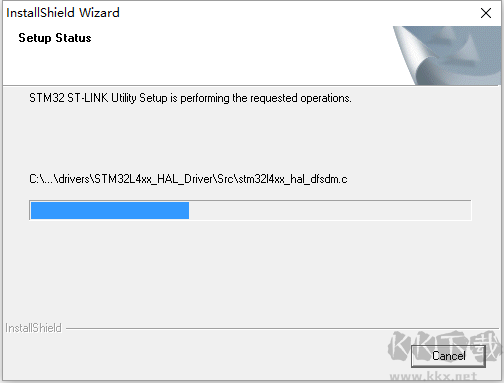

5、耐心等待安裝完成；

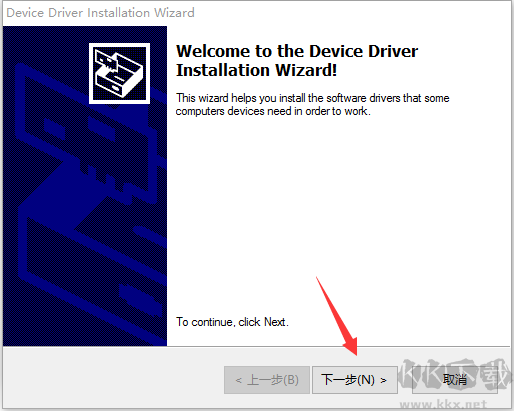

6、出現“安裝驅動”提示時，點擊“下一步”，最后點擊“完成”以完成安裝。



7、點擊“Finish”完成軟件及ST-LINK驅動的安裝。

使用指南

1. Keil和IAR生成hex文件的設置

STM32 ST-LINK Utility主要用于下載程序（hex文件），因此需要通過編程工具生成hex文件。下面介紹如何在常用工具Keil和IAR中進行配置。

A. Keil生成hex文件的配置

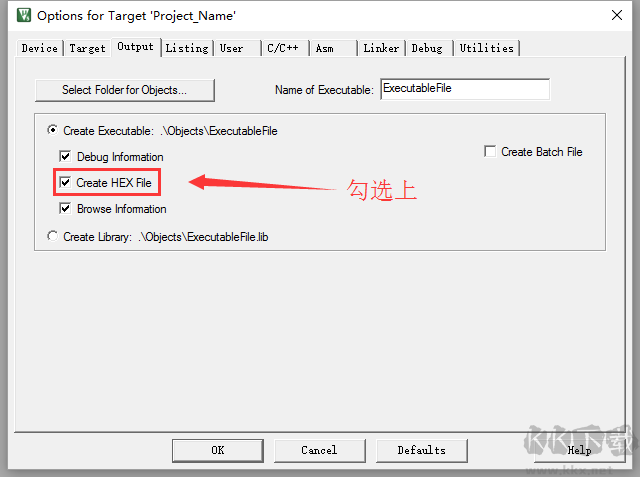

在Keil中，依次選擇Project -> Options for Target -> Output，勾選“Create HEX File”選項，如下圖所示：



B. IAR生成hex文件的配置

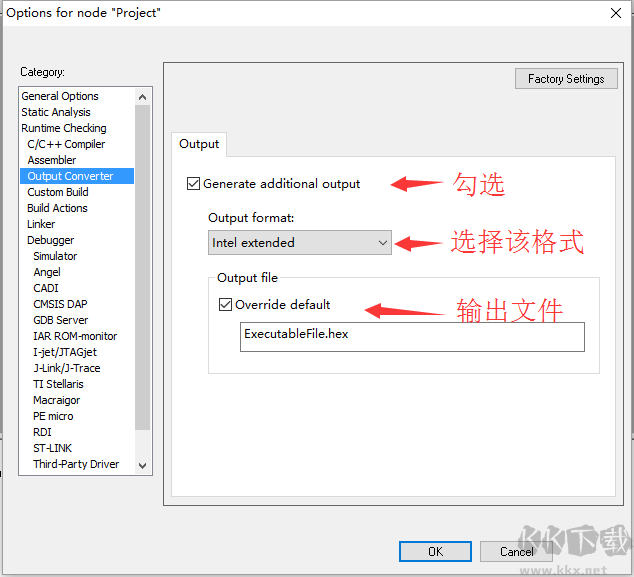

在IAR中，依次選擇Project -> Options -> Output Converter，勾選“Generate additional output”并選擇“Intel extended”作為輸出格式，然后設置輸出名稱即可，如下圖所示：



2. 讀取STM32內部FLASH及芯片信息

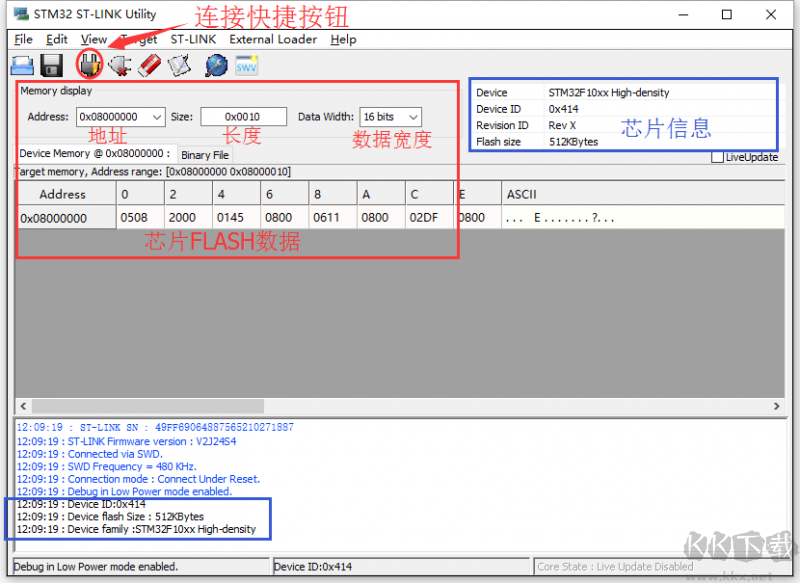

將ST-Link連接到硬件（STM32芯片），打開STM32 ST-LINK Utility軟件，連接芯片：選擇Target -> Connect或點擊連接按鈕，如下圖所示：



【注意：讀取FLASH信息的前提是未啟用讀保護】



在點擊“連接按鈕”之前，可以設置FLASH讀取的起始地址、長度和數據顯示寬度。





3. 打開程序（hex文件）

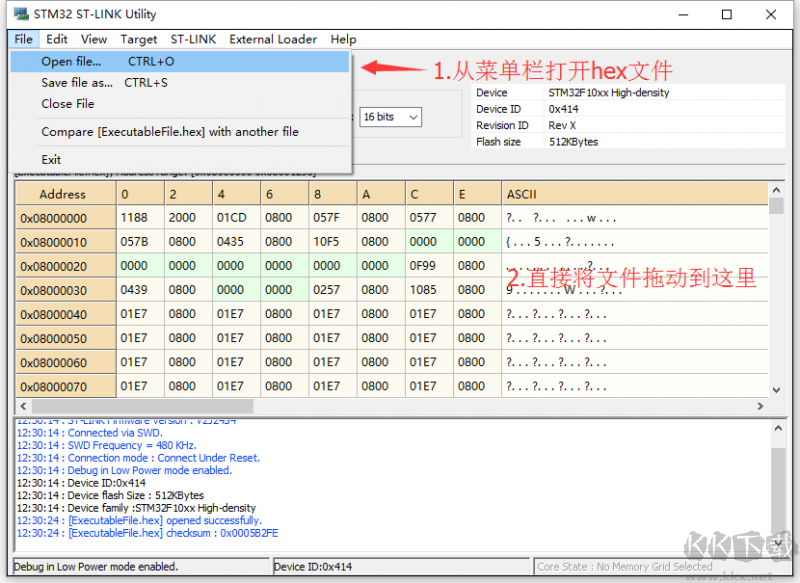

在成功連接并識別芯片后，打開需要下載的程序文件。可以通過菜單欄（File -> Open File）打開，也可以直接將hex文件拖入FLASH區域（類似將文件從電腦復制到U盤）。





4. 下載程序（hex文件）

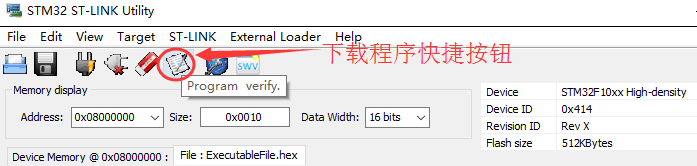

在完成hex文件的打開后，點擊“下載”（可以選擇Target -> Program，也可以直接點擊下載按鈕，如下圖所示）

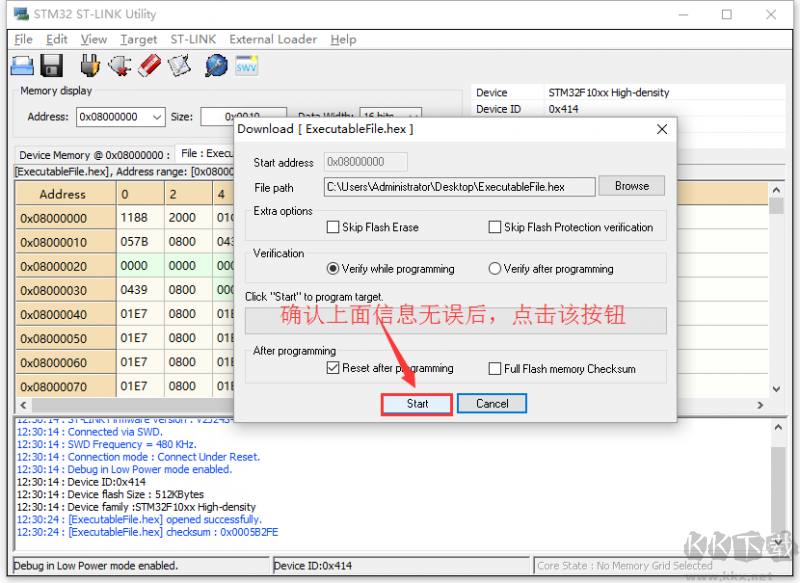

出現確認窗口，檢查hex文件路徑、驗證方式等信息，確認無誤后點擊“Start”開始下載。



【例如：我將hex文件命名為“ExecutableFile.hex”，位于桌面】

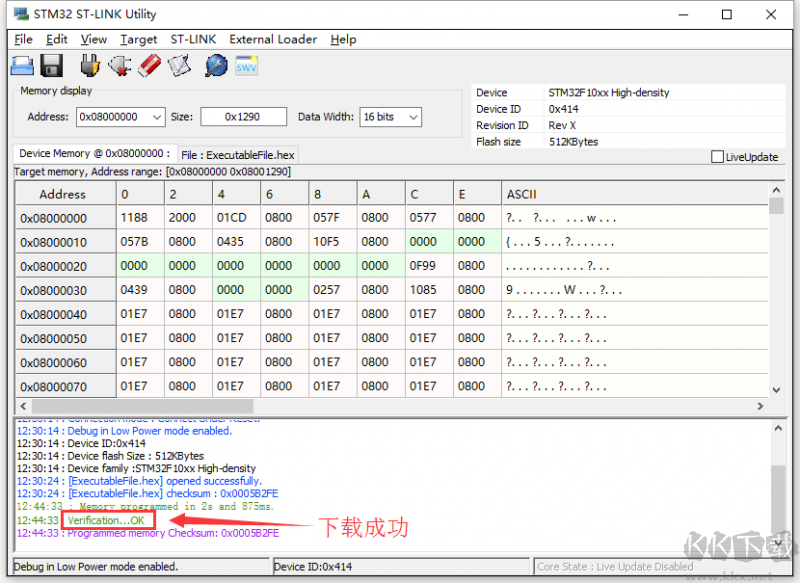

下載時間依賴于程序的大小，一般過程較快。出現“Verification...OK”提示即表示下載成功。
