STM32CubeMX官方版是由STMicroelectronics推出的一款強大的芯片配置工具，憑借其直觀的圖形化界面，能夠高效生成初始化代碼，極大地減少開發所需的時間和成本，并支持STM32系列芯片的幾乎所有型號。它是許多開發者的必備工具，我們也在本站提供了最新版本的下載。

STM32CubeMX軟件特點

1. 簡潔的STM32微控制器和微處理器選擇界面。
2. 豐富且易用的圖形化界面，支持多種配置：
3. 自動處理引腳沖突的引腳分配功能。
4. 動態驗證的外設和中間件功能模式，符合Arm?Cortex?-M內核的約束條件。
5. 時鐘樹配置帶動態驗證功能。
6. 電源序列功能，支持功耗估算。
7. 可為Arm?Cortex?-M內核生成符合IAR?、Keil?以及STM32CubeIDE（GCC編譯器）的初始化C代碼項目。
8. 為Arm?Cortex?-A內核生成部分Linux?設備樹（適用于STM32微處理器）。
9. 支持通過STM32PackCreator擴展開發STM32Cube軟件包。
10. 可將STM32Cube擴展軟件包集成到項目中。
11. 兼容Windows?、Linux?和macOS?操作系統，要求64位Java運行時環境。

STM32CubeMX使用流程

1. 創建新項目

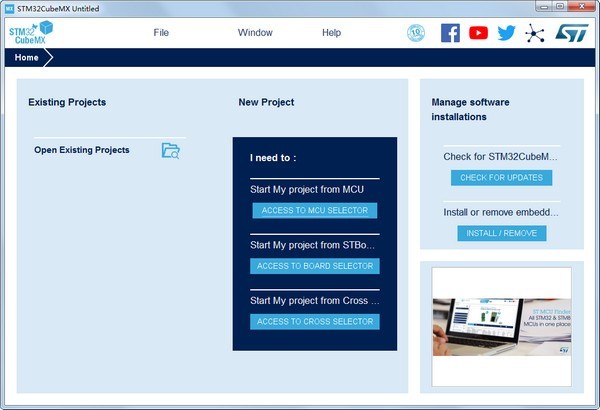

啟動STM32CubeMX軟件后，點擊“New Project”創建一個新項目，選擇對應的MCU（例如STM32F429IG LQFP）。

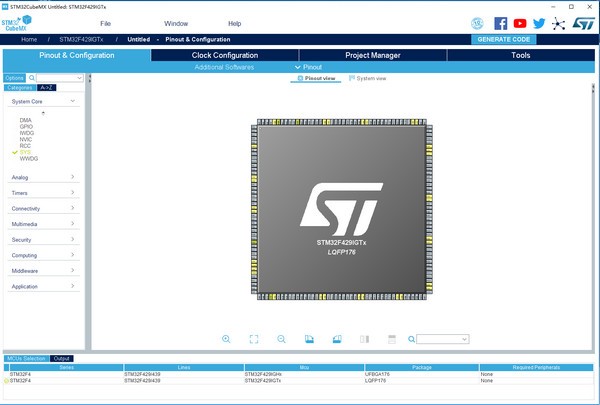

選定MCU后，進入項目配置界面，如下所示：

2. 配置外設

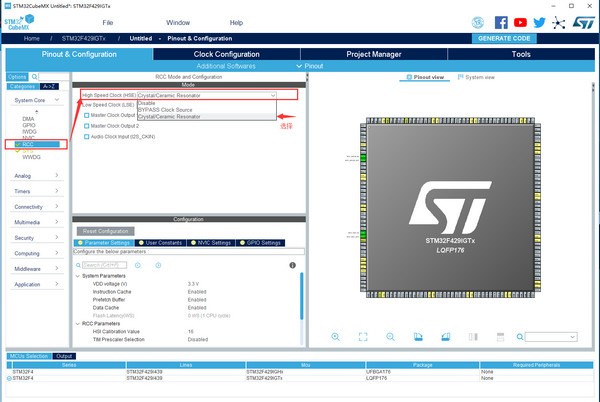

在RCC設置中，選擇HSE（外部高速時鐘），并設置為Crystal/Ceramic Resonator（晶振/陶瓷諧振器）。

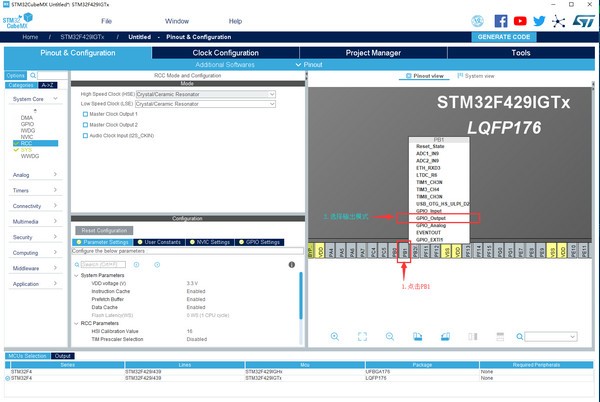

在GPIO配置中，將PB0和PB1配置為L(zhǎng)ED1-LED2，并將其設置為GPIO_Output模式。這時，相應的引腳會由灰色變?yōu)榫G色，表示該功能已經啟用（如果看到黃色的引腳，表示該GPIO被其他功能占用，可以忽略）。

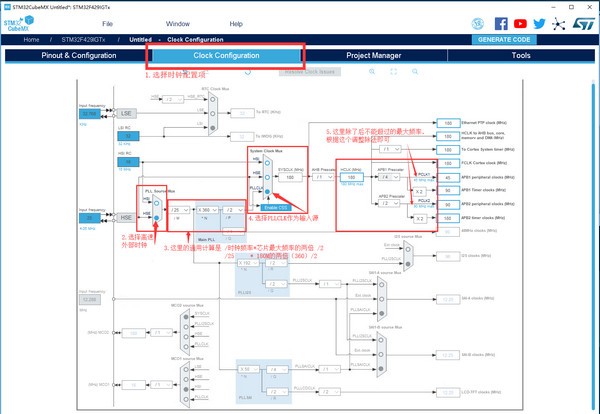

3. 時鐘配置

時鐘配置界面為圖形化設計，簡潔直觀?？梢郧逦榭锤魍庠O(shè)的時鐘配置。對于STM32F429，最高時鐘為180MHz，只需在HCLK輸入72，軟件會自動配置時鐘（RCC選擇外部高速時鐘）。

4. 配置外設功能

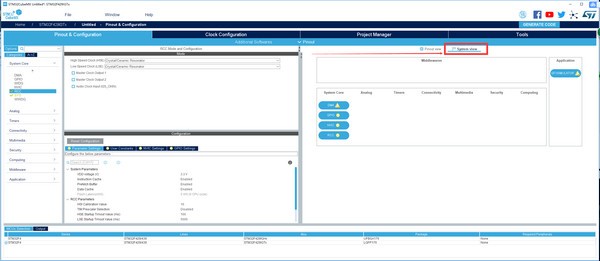

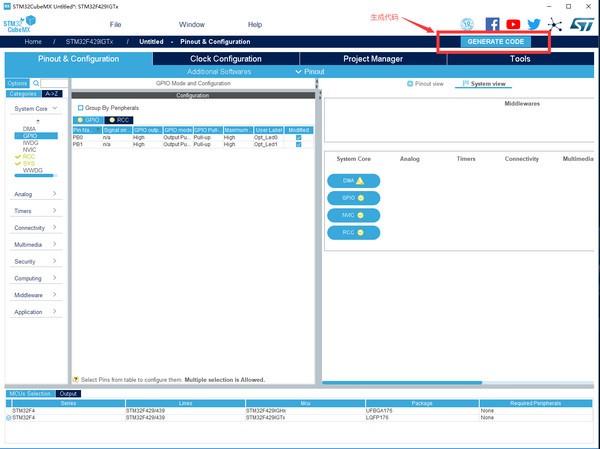

新版的功能設置界面相較于舊版有所調整，現在位于界面的右上角，命名為“System View”（系統視圖）。

在該界面中，可以看到以下不同的功能模塊：

Multimedia（多媒體）：音頻視頻、LCD
Timers（定時器）：定時器相關配置
Analog（模擬）：DAC、ADC配置
Connectivity（通信連接）：串口、SPI、I2C、USB、ETH等配置
System Core（系統核心）：DMA、GPIO、NVIC、RCC配置
Middleware（中間件）：FreeRTOS、FATFS、LwIP、USB等
Security（安全）：安全功能配置
Computing（計算）：計算相關功能

對于本項目，如果不涉及DMA，可以不做配置。對于NVIC（嵌套中斷向量控制器），可以設置中斷優先級。RCC設置可以忽略。

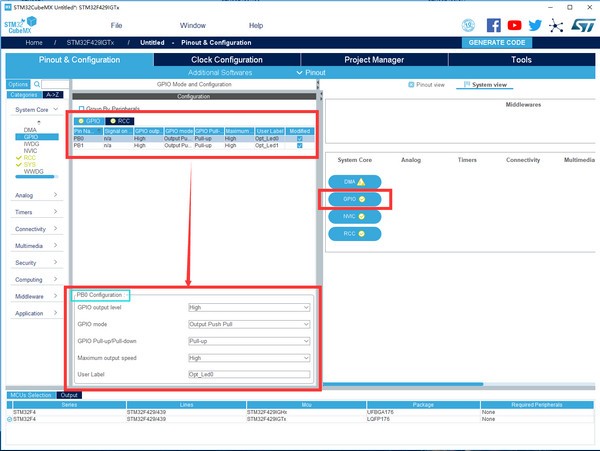

在GPIO配置中，可以設置管腳的電平狀態、模式和最大輸出速度。例如：

GPIO Pin Level（管腳狀態）：高電平
GPIO Mode（管腳模式）：推挽輸出
Maximum Output Speed（最大輸出速度）：高速
User Label（用戶標簽）：Opt_Led0

更改用戶標簽后，管腳配置圖中會顯示相應的標簽。

4. 功耗估算

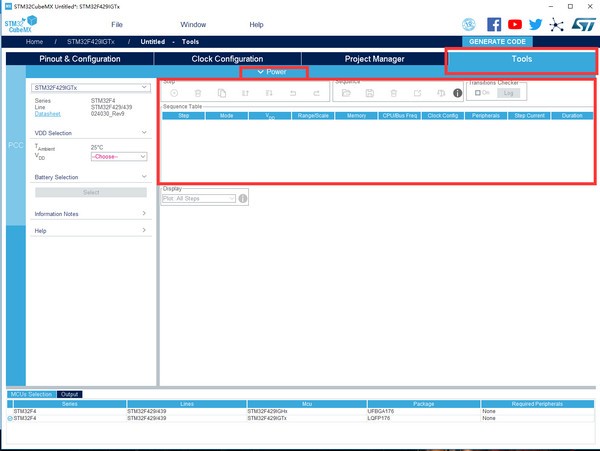

根據所配置的外設，STM32CubeMX可以計算功耗，但這一步可以忽略。

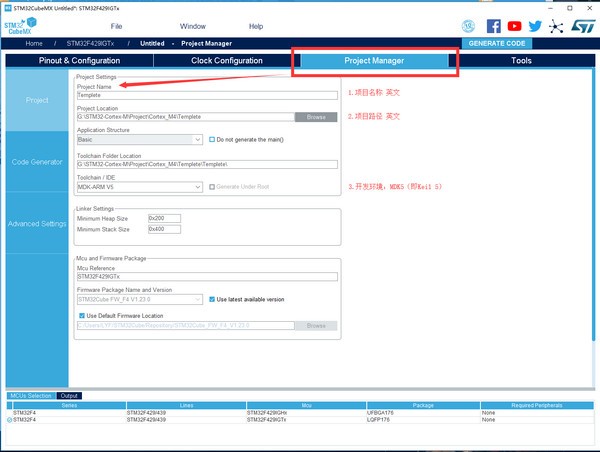

5. 生成工程報告

輸入項目名稱，選擇工程保存路徑（請避免使用中文路徑，以免出現問題）。選擇合適的工具鏈/IDE，如MDK-ARM V5。可以根據需要設置堆棧大小，默認情況下無需修改。

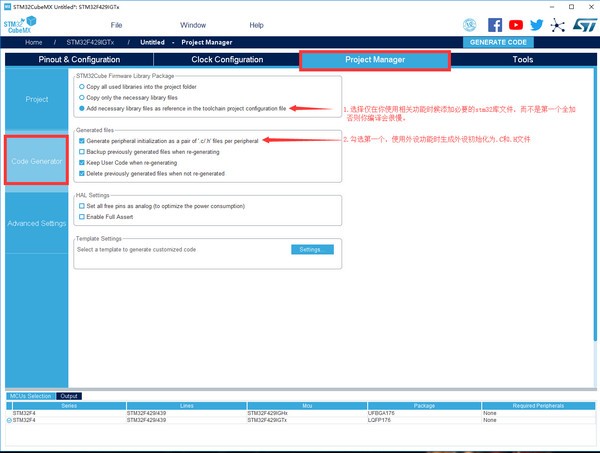

在“Code Generator”選項卡下，勾選“Generated periphera initialization as a pair of '.c/.h' files per IP”，這樣外設的初始化代碼將分別生成對應的C文件和頭文件。

點擊“Project”->“Generate Reports”或點擊快捷圖標生成報告。系統會提示你創建一個項目，點擊“Yes”進行設置。

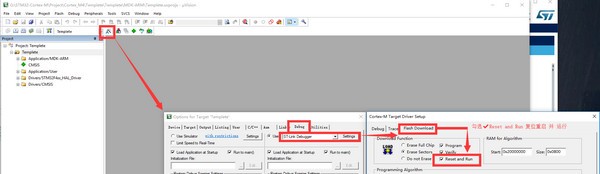

報告生成后，點擊“OpenProject”打開項目，進入“Option”設置，選擇Debugger分支，配置ST-LINK為下載器，并設置自動重啟選項。保存后重新打開項目，即可開始開發。

STM32CubeMX是一款圖形化工具，可以非常方便地配置STM32微控制器和微處理器，并生成適用于Arm?Cortex?-M內核或部分Arm?Cortex?-A內核的初始化C代碼。通過逐步引導，簡化了開發流程。
