Civil 3D是一款功能豐富的土木工程設計與建模軟件，專為土木工程師設計，提供了全面的工具集。該軟件能夠?qū)崿F(xiàn)地形建模、道路設計、管道設計、土方量計算等多項功能，幫助工程師高效開展基礎設施項目的設計與實施。通過Civil 3D，工程師能夠準確模擬和分析各種地形與工程要素，為公路、橋梁、建筑物及排水系統的設計提供強大的支持。

Civil 3D概述

Civil 3D由Autodesk公司開發，是一款專業的土木工程設計與建模軟件。它為土木工程師、設計師及規劃師提供了豐富的功能，使他們能夠在基礎設施項目的設計和建設過程中，創建、分析并記錄地形、道路、排水等關鍵要素。

Civil 3D的核心功能：

1. 地形建模：該軟件支持導入和編輯地形數據，使用戶可以精準重建實際地形。通過使用TIN（三角不規則網）或點云數據，用戶能生成精細的數字地形模型（DTM），從而為設計決策和工程分析提供數據支持。

2. 道路設計：Civil 3D提供全方位的道路設計工具，幫助用戶高效完成符合標準的道路設計。軟件能夠快速生成水平與垂直曲線、交通標志、道路標線以及剖面圖等元素，同時支持道路駕駛模擬，以評估設計的安全性和合理性。

3. 管道設計：該軟件為管道網絡和排水系統的設計與分析提供支持，用戶可以創建復雜的管道布局，設置管道的材料屬性和坡度要求，并進行流量計算和水力分析。通過這些功能，用戶可以優化排水系統的設計并驗證其性能。

4. 土方量計算：Civil 3D能夠根據地形模型和設計模板進行土方量的計算。它配備了強大的質量檢查和體積分析工具，確保設計的精確性，并自動生成詳細的土方量報告。

5. BIM集成：Civil 3D與建筑信息建模（BIM）平臺的無縫對接，使土木工程師和建筑師能夠更好地協同工作，分享項目數據。該軟件能夠與Autodesk的Revit和Navisworks等產品實現緊密集成，促進跨學科設計團隊的協作。

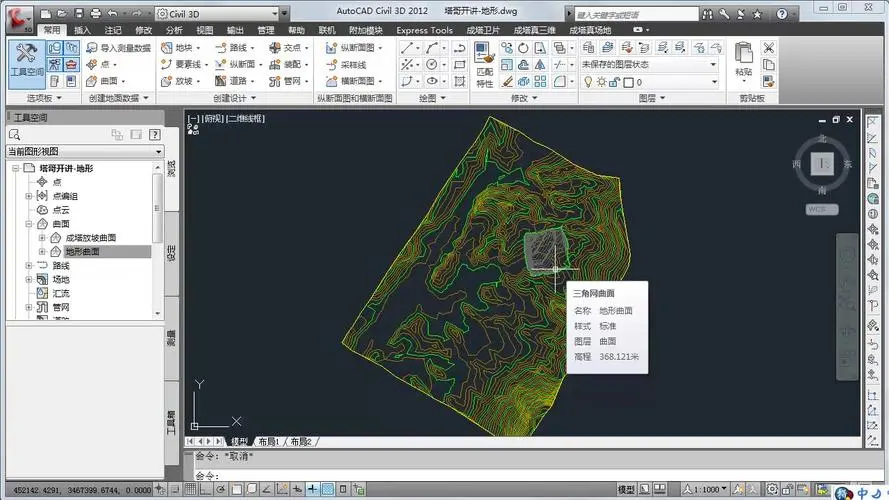

Civil 3D曲面功能與填挖方計算

在Civil 3D中，用戶可以輕松創建地形曲面與設計曲面。

首先，右鍵點擊曲面位置并選擇“創建曲面”。

在彈出的窗口中，選擇“類型”欄中的“網格體積曲面”，然后選擇基準曲面與對照曲面，并設置松散系數和壓實系數，最后點擊確認。

接著，右鍵點擊創建的三角網格曲面，選擇“曲面特性”。

在曲面特性界面中，進入“系統信息”選項卡，打開“體積”一欄，其中便包含了需要的填挖方量計算數據。
