源泉建筑CAD插件是一款專為建筑設計、裝飾設計及相關領域的專業人士開發的CAD輔助繪圖工具。該插件功能全面且易于操作，優化了文字處理、尺寸標注、圖層管理、編輯與繪圖等基本功能，提升了設計效率與準確度。使用過程中不會影響原有的AutoCAD或天正繪圖習慣，支持AutoCAD2004-2019及浩辰CAD8等多個版本，適合各類用戶的需求。

插件功能

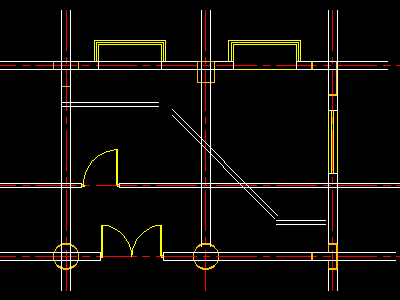

自動墻繪制

命令：ww

****通過自動繪制墻體，墻柱交匯時自動修剪墻體

當前墻體厚度為200，偏心距設置為：0

偏心距/墻厚/<墻體起始點>:

偏心距/墻厚/<墻體終止點>:

● 操作簡單，如同繪制直線一樣繪制墻體

● 墻柱交接處墻體會自動修剪

● 墻體相交處會自動修剪

● 按下“W”鍵可快速選擇墻體厚度

● 不影響其他圖層內容

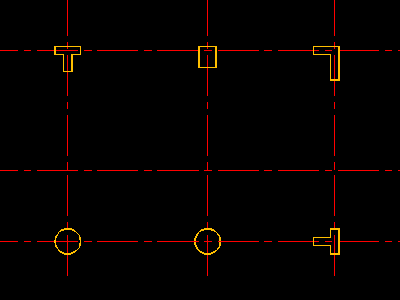

智能墻剪

命令：tw

****智能修剪功能，墻體與柱子交接處自動修剪

選擇修剪區域

拾取修剪范圍的第一點:

拾取修剪范圍的第二點:

● 只需一步操作，選擇需要修剪的墻柱范圍

● 墻柱內的墻體將被自動修剪

● 墻體相交部分也會自動修剪

● 不會影響其他圖層

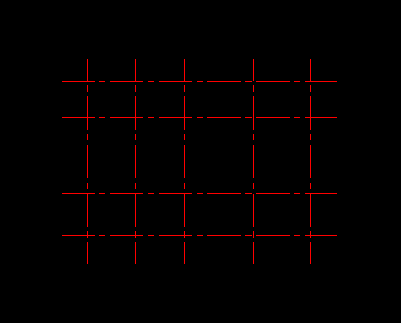

自動軸號與尺寸線

命令：azh

****自動為選定的軸線添加軸號和二道尺寸線

請選擇軸線圖層中的直線（最多支持兩種方向的軸線）:

● 只需選擇軸線，系統會自動布置軸號和尺寸線

● 自動生成的軸號與尺寸線不會影響其他圖層

安裝指南

1. 打開AutoCAD，點擊命令輸入框左下角，輸入命令“AP”并按空格鍵，打開“加載/卸載應用程序”。
2. 在彈出的窗口中，點擊“加載”，然后選擇需要加載的源泉插件文件。
3. 加載完成后，系統會提示“加載成功”，點擊“關閉”即可。

安裝注意事項

若以上安裝方式失敗，請嘗試將“sys\install.vlx”文件拖拽到AutoCAD繪圖區域進行安裝。
強烈建議安裝AutoCAD擴展工具（AutoCAD Express Tools）。AutoCAD 2005及以上版本已默認包含此工具，安裝時選擇安裝即可。
如啟動文件“sys\acad.lsp”與其他自定義程序發生沖突，安裝完成后可刪除此文件，并將源泉插件的啟動文件“yqstart.lsp”加入AutoCAD啟動組中。

在天正建筑（5.0-8.5）環境下，安裝過程與上述步驟相同。

插件特色

“源泉設計”插件是一款綠色免注冊、占用空間?。▔嚎s包僅7MB）且功能強大的工具，包含常用字庫與操作說明。

支持簡體中文、繁體中文與英文三種語言版本，請根據需求選擇下載。

提供多用戶支持，允許多個公司使用同一套設置進行繪圖。

支持不同單位的繪圖設置，包括毫米、厘米、分米、米以及英寸，墻厚、圖塊等設置項會根據單位自動調整。

插件界面簡潔、易于操作，完全不影響原有的AutoCAD或天正繪圖習慣。

門窗塊完全兼容天正3版本，可互相使用。

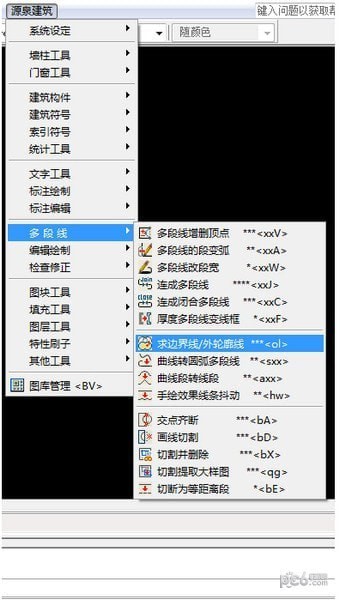

所有命令都整合在AutoCAD菜單的最后一項，便于查找。

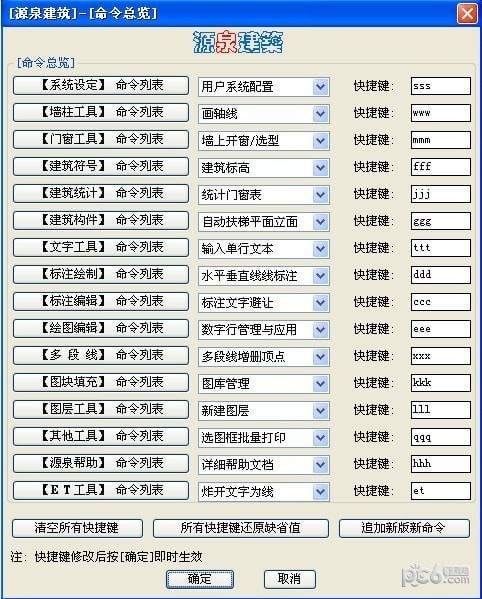

通過總覽命令可以自定義并即時生效所有命令的快捷鍵。

提供豐富的“裝飾構件”、“建筑構件”和“建筑符號”繪圖命令，門窗、墻體、柱子等構件支持自動修剪。

內置類似ACDSee的圖庫管理功能，操作簡便、維護便捷。

強化了AutoCAD的基本功能，包括文字處理、尺寸標注、圖層管理及編輯繪圖等。

還內置將圖元導入Google Earth（谷歌地球）的轉換工具。
