金林鈑金展開軟件高級版是一款功能極為強大的圖樣編輯工具，能夠幫助用戶輕松進行立體圖、構件圖和展開圖的編輯。操作界面簡潔明了，即使是新手也能快速上手。軟件還具備自動標注尺寸的功能，極大地方便了用戶的工作。如果你對此感興趣或有需要，不妨前來本站下載體驗一下。

金林鈑金展開軟件高級版安裝指南

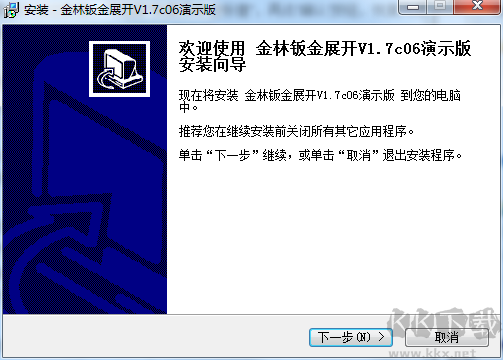

1、首先，在本站下載金林鈑金展開軟件，并解壓到當前文件夾。接著雙擊jlbjzkv1.7c06ysbsetup.exe應用程序，進入安裝向?qū)Ы缑?，點擊“下一步”繼續。

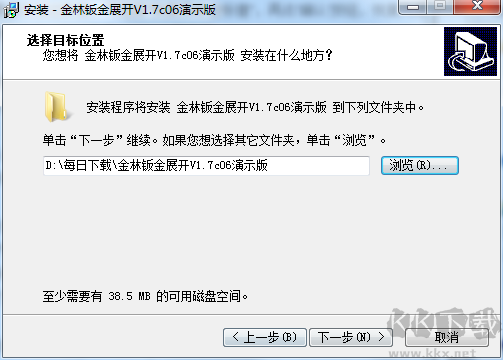

2、在選擇軟件安裝位置的界面，建議將軟件安裝在D盤，選擇好安裝路徑后點擊“下一步”。

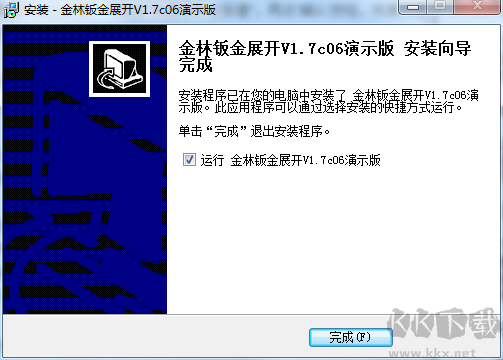

3、安裝完成后，點擊“完成”即可退出安裝向?qū)А?/p>

金林鈑金展開軟件高級版常見問題解答

問：如何將金林鈑金展開軟件與CAD連接?

答：1. 不需要手動連接，展開圖生成后，界面上會出現一個“cad圖”按鈕，點擊后會自動生成CAD圖（前提是已安裝CAD軟件）。

2. 金林鈑金展開軟件擁有領先的程序性能，能夠在1秒內同步展開，支持一萬等分的常見構件以及超過五萬種的程序變法?！朵摌?gòu)CAD》旗下的鈑金放樣系列提供了許多免費的實用程序，確保操作界面簡潔直觀，功能強大。在啟動程序時，它會自動提供常用的運算參數，只需點擊確認即可體驗流暢的放樣過程。每次啟動程序時，它還會記住上一次的設置，讓操作更加輕松便捷。

金林鈑金展開軟件高級版使用方法

適用場景

方法一：剪取一塊100mm寬的板料，使用折彎機進行折彎，記住板厚后，通過加減系數可以得到展開尺寸，進行三次試折，取中間值即可。這是最簡便的計算方法。

可以參考學習PROE和CAXA軟件，這些軟件提供了自動展開功能，但系數還是需要通過實驗得出。

公式也可以計算展開尺寸，雖然記憶較為困難，以下是一些常用的系數供參考：

板厚 系數（毫米）

1.0mm，系數1.6-1.8

1.5mm，系數2.4-2.6

2.0mm，系數3.3-3.5

2.5mm，系數4.2-4.5

3.0mm，系數5.0-5.3

(請注意，系數會根據折彎槽寬的不同有所變化，僅供參考)

更準確的計算公式為：L = pa / 2 * r + y * T

在使用CATIA三維建模軟件時，軟件自帶展開功能，可以直接使用。

展開尺寸 - L; 折彎角度 - β; 厚度 - T; 半徑 - R

1. 0° ≤ β ≤ 90°

L = A + B - 2(R + T) + (R + T / 3) * (180 - β) * π / 180

2. β = 90°

L = A + B - 0.429R - 1.47T

3. 90° ≤ β ≤ 150°

L = A + B - 2(R + T) * tan[(180 - β) / 2] + (R = T / 2) * (180 - β) * π / 180

4. 150° ≤ β ≤ 180°

L = A + B

金林鈑金展開軟件高級版用戶評價

牛油味：

金林鈑金展開軟件功能確實不錯，能夠自動標注各種尺寸，節省了很多時間。

業余愛好吃煎餅：

這款軟件很專業，使用起來方便快捷，非常適合我的需求。
