CAD夢想畫圖電腦版是一款非常實用的電腦繪圖軟件，它支持瀏覽和編輯所有版本的AutoCAD圖紙，并且兼容各個版本的天正CAD圖紙。軟件功能十分全面，提供批注、尺寸和面積測量、轉PDF、批量打印等多種實用工具，而且可以在手機上免費使用。對于需要這類工具的用戶來說，趕緊下載并體驗吧！

CAD夢想畫圖電腦版使用方法

如何在CAD軟件中使用圓弧方向繪制圖形：

在CAD繪圖軟件中，圖形的繪制主要依賴于圓弧命令中圓弧的方向和數值輸入，方向數值的不同會導致繪制出不同的圖形。

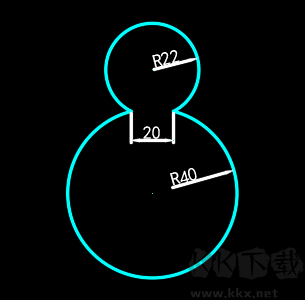

目標圖形

操作步驟

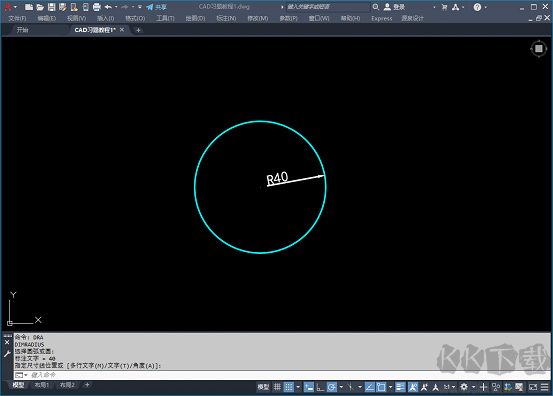

1. 先使用圓命令繪制一個半徑為40的圓，具體如下圖所示：

繪制圓

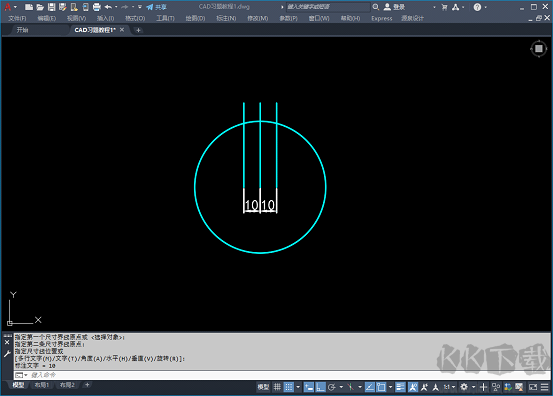

2. 接著，使用直線命令從圓心出發，繪制一條垂直向上的直線，長度超過圓的邊緣。然后對這條直線進行左右偏移，偏移值為10個單位，如下圖所示：

直線繪制

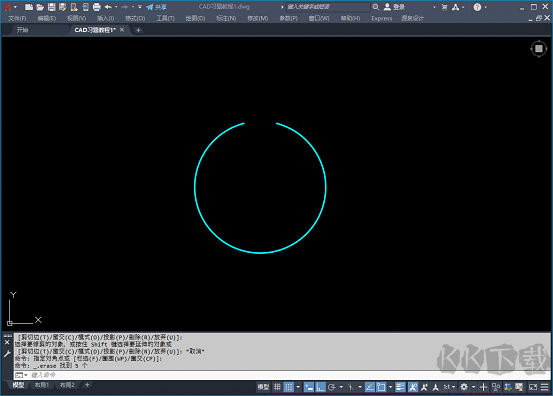

3. 將直線中的部分線段修剪并刪除多余的部分，最終得到一個圓弧，如下圖所示：

刪除直線

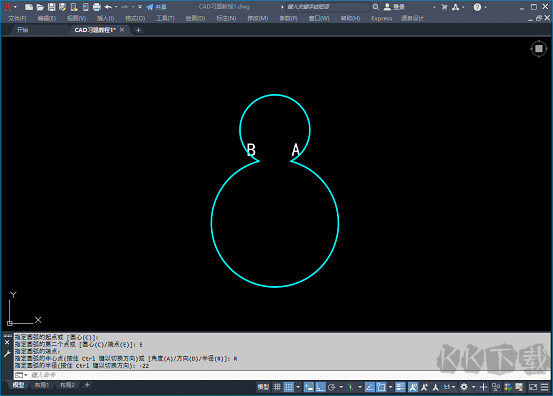

4. 使用圓弧命令，從A點開始，以B點為終點，繪制一個半徑為22的圓?。ù藭r半徑值需輸入為-22，表示優?。Ｈ缦聢D所示：

繪制圓弧

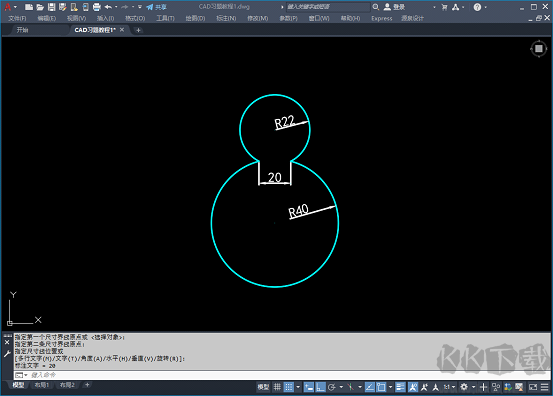

5. 最后，進行尺寸標注，效果如下圖所示：

繪制完成

CAD夢想畫圖電腦版軟件特色

操作簡單，快速上手

軟件支持的功能命令非常直觀，用戶無需額外學習，官網還提供了詳細的CAD文檔教程和視頻教程。

靈活切換兩種模式

用戶可以在圖紙分享模式下將CAD文件上傳至云圖，或直接分享到微信；在繪圖模式下，則可以進行圖紙繪制與編輯。

獨立運行，無需AutoCAD

該軟件能夠完美查看并編輯所有版本的AutoCAD二維圖紙，且無需依賴AutoCAD即可獨立運行。

界面熟悉，操作迅速

CAD夢想畫圖的界面設計與AutoCAD類似，用戶可以輕松上手，無需重新學習。

CAD夢想畫圖電腦版更新日志

 CAD夢想畫圖 6.3

1. 增加了打開CAD圖紙時的進度提示條。

2. 完善了分解（explode）、合并、打斷、倒角（chamfer）、倒圓角等命令。

3. 對剪切與延伸功能進行了優化。

4. 優化了樣條線繪制功能。

5. 完善了橢圓和橢圓弧的繪制功能。

6. 增加了直線繪制和遞伸點捕捉功能。

7. 完善了Circle命令的邏輯，并增加了預設參數功能。

8. 修復了部分圖紙導出為PDF時失敗的問題。

9. 修改了線型中形狀文件不存在時使用默認形態的問題。

10. 修復了圖塊中復雜線型的顯示比例問題。

11. 解決了文字寬度縮放為0時顯示不正確的問題。

12. 修改了圖塊中的對象捕捉不準確的問題。

13. 修復了0層被凍結時，0層上的塊引用對象不顯示的問題。

 CAD夢想畫圖 6.2

1. 完善了CAD PL線命令，增加了圓弧繪制，支持兩點、角度、圓心和半徑的多種繪制方式。

2. 修正了4K顯示屏下命令行字體過小的問題。

3. 修復了DrawDimAngular函數在繪制極小角度時不準確的問題。

4. 修改了三維空間圓弧顯示位置不對的問題。

5. 修復了繪制帶形虛線時，形狀在線的結束位置顯示不正確的問題。

6. 修復了Wblock顯示順序丟失的問題。
